Tlačná pružina VD-429 Nerezová ocel Ø 10 x 80 x 540 mm

Cenová stupnice - Tlačná pružina VD-429

Množství Jedn. cena [EUR]
1 56,6900 EUR
2 45,1600 EUR
3 43,4800 EUR
7 39,3200 EUR
17 36,2500 EUR
37 33,7800 EUR
75 33,0100 EUR
125 33,0100 EUR
175 33,0100 EUR
250 33,0100 EUR
350 33,0100 EUR

Tlačná pružina Nakoupit

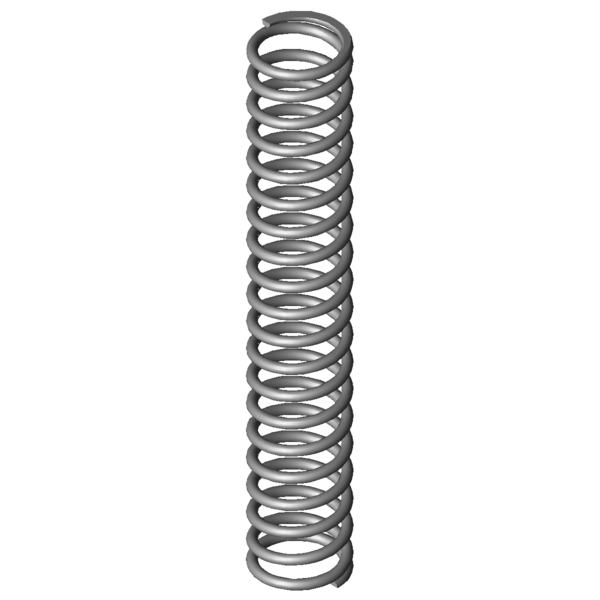

Obrázek produktu Tlačná pružina VD-429
Obrázek produktu Tlačná pružina VD-429
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-429

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 10 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 80 mm Střední průměr vinutí
De 90 mm Vnější průměr vinutí
Dd 68 mm Největší průměr trnu
Dh 93 mm Nejmenší průměr dutinky
L0 540 mm Délka nenapnuté pružiny
Lk 381,16 mm Vzpěrná délka
Fn 2759,686 N Maximální síla při statickém zatížení
Ln 241,26 mm Nejmenší délka při statickém zatížení
sn 298,74 mm Největší dráha pružiny při statickém zatížení
Fndyn 2592,206 N Maximální síla při dynamickém zatížení
Lndyn 259,39 mm Nejmenší délka při dynamickém zatížení
shdyn 35,4 mm Největší dráha pružiny při dynamickém zatížení
S 28,649 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 18,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 9,238 N/mm Tuhost pružiny
Gew 3198,6303 g Hmotnost výrobku
Fntol 139 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 136 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 1 mm (+/-) Tolerance průměru vinutí
L0tol 8,51 mm (+/-) Tolerance délky nenapnuté pružiny
PG #BG - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-429 Nerezová ocel Ø 10 x 80 x 540 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-429 Nerezová ocel Ø 10 x 80 x 540 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-429 Nerezová ocel Ø 10 x 80 x 540 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-429 Nerezová ocel Ø 10 x 80 x 540 mm

síla-dráha-výpočet Tlačná pružina VD-429

Formulář dotazu Tlačná pružina VD-429 Nerezová ocel Ø 10 x 80 x 540 mm

Formulář dotazu Tlačná pružina VD-429

Podobné tlačné pružiny pro Tlačná pružina VD-429 Nerezová ocel Ø 10 x 80 x 540 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
VD-429 1.4310 10 90 540 2759,686 241,26 298,74 18,5 9,238 58,1 | 86,0 | 57,4 | 31,0
D-429 EN 10270-1 10 90 540 3213,064 241,26 298,74 18,5 10,755 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
VD-389E-16 105 500 1,786 1.4310 649,643 136,2 363,8 83,9 | 90,1 | 80,1 | 81,5
VD-367A 86,3 365 1,994 1.4310 475,163 126,73 238,27 83,6 | 91,5 | 86,3 | 73,0
VD-368 86,3 490 2,154 1.4310 800,599 118,27 371,73 80,0 | 100,0 | 72,4 | 67,6
VD-374A 69,3 500 2,45 1.4310 760,021 189,79 310,21 77,1 | 92,8 | 79,1 | 59,4
VD-393A 108 630 2,655 1.4310 1247,464 160,11 469,89 94,2 | 96,8 | 93,1 | 92,6
VD-393 108 570 2,867 1.4310 1205,837 149,44 420,56 100,0 | 100,0 | 100,0 | 100,0
VD-374 69,3 500 2,98 1.4310 1018,211 158,29 341,71 74,7 | 85,3 | 78,9 | 59,9
VD-389E-26 89 390 3,048 1.4310 797,571 128,35 261,65 74,3 | 87,6 | 76,7 | 58,6
VD-367 86,3 355 3,167 1.4310 837,102 90,7 264,3 68,6 | 90,8 | 69,1 | 45,9
VD-399 88 600 3,784 1.4310 1509,73 201 399 66,4 | 84,9 | 67,1 | 47,2
VD-394D 98 400 3,933 1.4310 1002,93 145 255 66,6 | 86,9 | 67,4 | 45,4
VD-414H 100 531 4,915 1.4310 1662,039 192,84 338,16 63,8 | 89,1 | 66,0 | 36,3
VD-398 88 410 5,6 1.4310 1506,4 141 269 56,7 | 86,8 | 57,4 | 26,0
VD-423 110 500 7 1.4310 2266,25 176,25 323,75 64,9 | 88,6 | 65,1 | 41,0
VD-429 90 540 9,238 1.4310 2759,686 241,26 298,74 58,1 | 86,0 | 57,4 | 31,0
VD-428 90 370 13,672 1.4310 2741,211 169,5 200,5 80,1 | 89,5 | 83,2 | 67,6
Počet podobných kovových pružin: 15

Číslo celního sazebníku: 73202081; Tlačná pružina VD-429

Země původu: DE, German; Tlačná pružina VD-429
