Tlačná pružina VD-434 Nerezová ocel Ø 10 x 63 x 410 mm

Name: VD-434 - Tlacné pružiny
SKU: VD-434
Availability: InStock

Cenová stupnice - Tlačná pružina VD-434

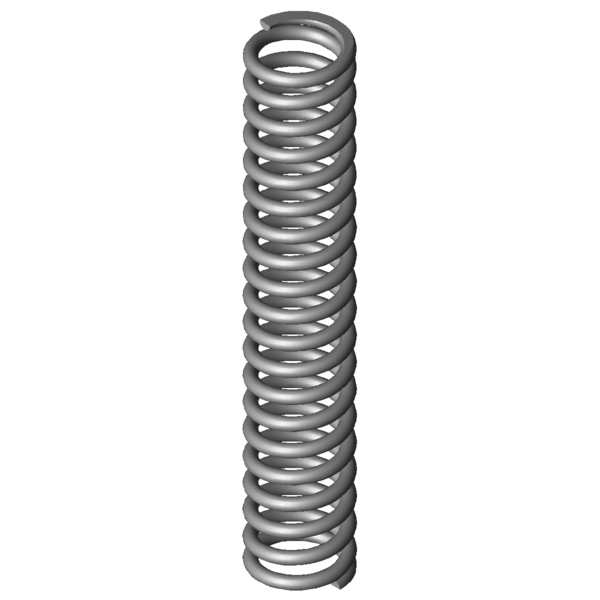

Obrázek produktu Tlačná pružina VD-434

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	10	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	63	mm	Střední průměr vinutí
De	73	mm	Vnější průměr vinutí
Dd	51	mm	Největší průměr trnu
Dh	75	mm	Nejmenší průměr dutinky
L0	410	mm	Délka nenapnuté pružiny
Lk	277,41	mm	Vzpěrná délka
Fn	3319,382	N	Maximální síla při statickém zatížení
Ln	234,51	mm	Nejmenší délka při statickém zatížení
sn	175,49	mm	Největší dráha pružiny při statickém zatížení
Fndyn	3040,266	N	Maximální síla při dynamickém zatížení
Lndyn	249,27	mm	Nejmenší délka při dynamickém zatížení
shdyn	23,91	mm	Největší dráha pružiny při dynamickém zatížení
S	21,622	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	18,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	18,915	N/mm	Tuhost pružiny
Gew	2518,9214	g	Hmotnost výrobku
Fntol	195	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	190	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,8	mm	(+/-) Tolerance průměru vinutí
L0tol	6,25	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#BF	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-434	1.4310	10	73	410	3319,382	234,51	175,49	18,5	18,915	50,8 \| 80,3 \| 56,4 \| 15,8
D-434	EN 10270-1	10	73	410	3864,709	234,51	175,49	18,5	22,023	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	90,0 \| 92,8 \| 89,2 \| 87,9
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	95,3 \| 93,2 \| 93,5 \| 99,1
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	100,0 \| 100,0 \| 100,0 \| 100,0
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	83,4 \| 92,8 \| 85,3 \| 72,3
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	81,5 \| 88,9 \| 85,0 \| 70,7
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	84,3 \| 92,0 \| 66,7 \| 94,1
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	72,6 \| 88,8 \| 60,0 \| 69,1
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	78,0 \| 100,0 \| 66,5 \| 67,6
VD-398	88	410	5,6	1.4310	1506,4	141	269	62,7 \| 86,8 \| 62,8 \| 38,5
VD-379	56,3	365	5,961	1.4310	1270,695	151,82	213,18	68,5 \| 91,5 \| 63,9 \| 50,0
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	65,9 \| 87,6 \| 66,4 \| 43,7
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	58,4 \| 84,8 \| 51,9 \| 38,5
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	57,9 \| 88,2 \| 59,7 \| 26,0
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	58,9 \| 81,5 \| 62,3 \| 32,8
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	50,8 \| 80,3 \| 56,4 \| 15,8
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	44,1 \| 80,6 \| 41,1 \| 10,6

Počet podobných kovových pružin: 15
