Tlačná pružina VD-435 Nerezová ocel Ø 10 x 50 x 75 mm

Name: VD-435 - Tlacné pružiny
SKU: VD-435
Availability: InStock

Cenová stupnice - Tlačná pružina VD-435

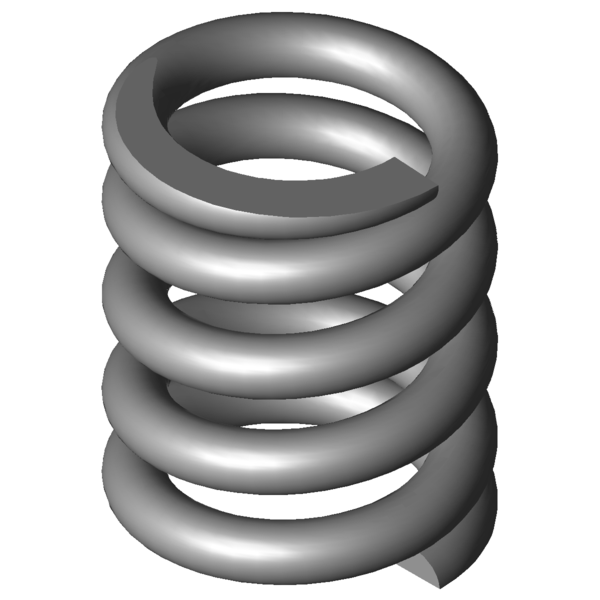

Obrázek produktu Tlačná pružina VD-435

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	10	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	50	mm	Střední průměr vinutí
De	60	mm	Vnější průměr vinutí
Dd	38	mm	Největší průměr trnu
Dh	62	mm	Nejmenší průměr dutinky
L0	75	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	4870,833	N	Maximální síla při statickém zatížení
Ln	54,13	mm	Nejmenší délka při statickém zatížení
sn	20,88	mm	Největší dráha pružiny při statickém zatížení
Fndyn	2982	N	Maximální síla při dynamickém zatížení
Lndyn	62,22	mm	Nejmenší délka při dynamickém zatížení
shdyn	3,9	mm	Největší dráha pružiny při dynamickém zatížení
S	21,667	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	233,333	N/mm	Tuhost pružiny
Gew	487,5961	g	Hmotnost výrobku
Fntol	360	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	352	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,6	mm	(+/-) Tolerance průměru vinutí
L0tol	1,32	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	#AO	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-435	1.4310	10	60	75	4870,833	54,13	20,88	3	233,333	100,0 \| 100,0 \| 100,0 \| 100,0
D-435	EN 10270-1	10	60	75	3536,518	59,81	15,19	3,5	232,857	90,8 \| 100,0 \| 72,7 \| 99,8

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	37,9 \| 72,9 \| 34,1 \| 6,7
VD-369B	78,3	75	16,413	1.4310	722,176	31	44	39,4 \| 79,9 \| 31,1 \| 7,0
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	40,6 \| 81,9 \| 32,4 \| 7,6
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	40,7 \| 82,2 \| 31,6 \| 8,3
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	40,6 \| 78,9 \| 34,3 \| 8,6
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	45,2 \| 83,5 \| 38,7 \| 13,5
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	48,0 \| 80,7 \| 49,8 \| 13,5
VD-380A	46,3	68	39,159	1.4310	594,81	52,81	15,19	45,4 \| 76,9 \| 42,5 \| 16,8
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	63,0 \| 92,2 \| 61,6 \| 35,1
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	62,5 \| 89,1 \| 63,3 \| 35,1
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	62,3 \| 86,9 \| 63,8 \| 36,2
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	68,3 \| 89,1 \| 71,4 \| 44,5
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	69,6 \| 94,1 \| 70,0 \| 44,7
VD-414AB	42	76	165,794	1.4310	1725,562	65,59	10,41	65,5 \| 82,9 \| 42,6 \| 71,1
VD-435	60	75	233,333	1.4310	4870,833	54,13	20,88	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 14
