Tlačná pružina VD-414M-01 Nerezová ocel Ø 9 x 48 x 91 mm

Cenová stupnice - Tlačná pružina VD-414M-01

Množství Jedn. cena [EUR]
1 16,0400 EUR
2 12,7700 EUR
3 8,7800 EUR
7 6,9200 EUR
17 5,3000 EUR
37 4,5500 EUR
75 4,4900 EUR
125 4,4900 EUR
175 4,4900 EUR
250 4,4900 EUR
350 4,4900 EUR

Tlačná pružina Nakoupit

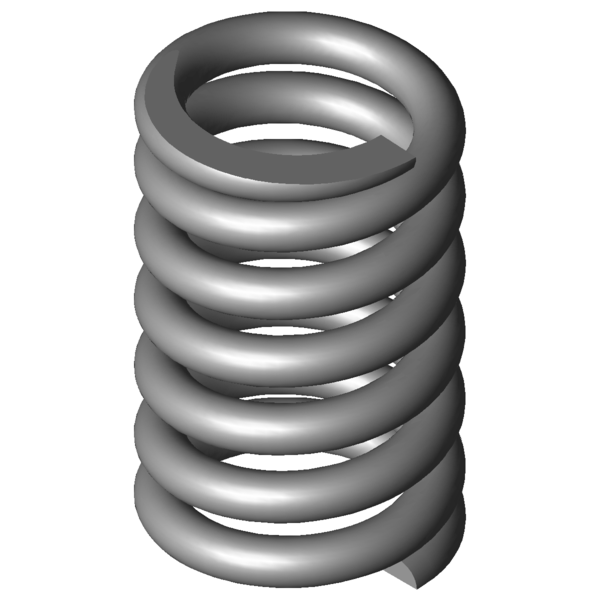

Obrázek produktu Tlačná pružina VD-414M-01
Obrázek produktu Tlačná pružina VD-414M-01
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-414M-01

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 9 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 48 mm Střední průměr vinutí
De 57 mm Vnější průměr vinutí
Dd 37,8 mm Největší průměr trnu
Dh 58,4 mm Nejmenší průměr dutinky
L0 91 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 2240,453 N Maximální síla při statickém zatížení
Ln 69,42 mm Nejmenší délka při statickém zatížení
sn 21,58 mm Největší dráha pružiny při statickém zatížení
Fndyn 1907,188 N Maximální síla při dynamickém zatížení
Lndyn 72,63 mm Nejmenší délka při dynamickém zatížení
shdyn 9,51 mm Největší dráha pružiny při dynamickém zatížení
S 16,4 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 103,821 N/mm Tuhost pružiny
Gew 530,8166 g Hmotnost výrobku
Fntol 249 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 243 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,6 mm (+/-) Tolerance průměru vinutí
L0tol 1,67 mm (+/-) Tolerance délky nenapnuté pružiny
PG #AQ - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-414M-01 Nerezová ocel Ø 9 x 48 x 91 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-414M-01 Nerezová ocel Ø 9 x 48 x 91 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-414M-01 Nerezová ocel Ø 9 x 48 x 91 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-414M-01 Nerezová ocel Ø 9 x 48 x 91 mm

síla-dráha-výpočet Tlačná pružina VD-414M-01

Formulář dotazu Tlačná pružina VD-414M-01 Nerezová ocel Ø 9 x 48 x 91 mm

Formulář dotazu Tlačná pružina VD-414M-01

Podobné tlačné pružiny pro Tlačná pružina VD-414M-01 Nerezová ocel Ø 9 x 48 x 91 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
VD-414M-01 1.4310 9 57 91 2240,453 69,42 21,58 5 103,821 100,0 | 100,0 | 100,0 | 100,0
D-414M-01 EN 10270-1 9 57 91 2608,527 69,42 21,58 5 120,877 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
VD-351 45 95,5 15,536 1.4310 817,361 42,89 52,61 43,4 | 76,6 | 38,8 | 15,0
VD-364J-02 56 77 17,763 1.4310 752,264 34,65 42,35 46,9 | 81,3 | 42,3 | 17,1
VD-364J-22 48 92 18,964 1.4310 853,379 47 45 47,6 | 81,4 | 43,0 | 18,3
VD-364R-70 61 85 19,474 1.4310 919,177 37,8 47,2 48,9 | 84,5 | 43,4 | 18,8
VD-375A 56,3 94 20,049 1.4310 802,193 53,99 40,01 50,9 | 88,5 | 44,9 | 19,3
VD-375 56,3 80 31,506 1.4310 1293,686 38,94 41,06 57,0 | 85,6 | 55,1 | 30,3
VD-381 46,3 90 39,159 1.4310 1456,3 52,81 37,19 60,9 | 83,4 | 61,5 | 37,7
VD-389L 50 89 48,043 1.4310 1463,917 58,53 30,47 67,4 | 87,8 | 68,1 | 46,3
VD-405A 58 98 52,131 1.4310 1617,199 66,98 31,02 71,5 | 93,3 | 70,9 | 50,2
VD-406 58 110 52,131 1.4310 2242,769 66,98 43,02 71,7 | 90,0 | 75,0 | 50,2
VD-405 58 75 81,92 1.4310 2175,744 48,44 26,56 86,0 | 89,9 | 89,2 | 78,9
VD-404A 58 68 81,92 1.4310 1602,304 48,44 19,56 82,4 | 87,3 | 81,1 | 78,9
VD-409A 53,5 82 84,551 1.4310 2084,467 57,35 24,65 87,6 | 91,0 | 90,3 | 81,5
VD-411 48 90 101,818 1.4310 2438,545 66,05 23,95 93,2 | 90,7 | 91,0 | 98,1
VD-414M-01 57 91 103,821 1.4310 2240,453 69,42 21,58 100,0 | 100,0 | 100,0 | 100,0
VD-414J 63 77,3 104,167 1.4310 2390,521 54,35 22,95 95,1 | 91,8 | 93,9 | 99,7
VD-436 60 110 127,273 1.4310 3492,045 82,56 27,44 80,7 | 89,2 | 71,4 | 81,6
VD-435 60 75 233,333 1.4310 4870,833 54,13 20,88 68,3 | 89,1 | 71,4 | 44,5
Počet podobných kovových pružin: 17

Číslo celního sazebníku: 73202081; Tlačná pružina VD-414M-01

Země původu: DE, German; Tlačná pružina VD-414M-01
