Tlačná pružina VD-406 Nerezová ocel Ø 8 x 50 x 110 mm

Cenová stupnice - Tlačná pružina VD-406

Množství Jedn. cena [EUR]
1 15,4300 EUR
2 12,3000 EUR
3 8,1000 EUR
7 6,2800 EUR
17 4,6900 EUR
37 4,0400 EUR
75 3,9700 EUR
125 3,9700 EUR
175 3,9700 EUR
250 3,9700 EUR
350 3,9700 EUR

Tlačná pružina Nakoupit

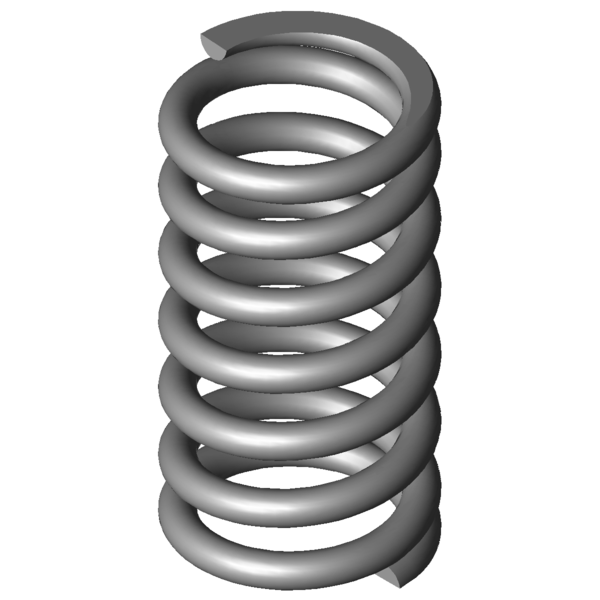

Obrázek produktu Tlačná pružina VD-406
Obrázek produktu Tlačná pružina VD-406
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina VD-406

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 8 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 50 mm Střední průměr vinutí
De 58 mm Vnější průměr vinutí
Dd 40,8 mm Největší průměr trnu
Dh 59,5 mm Nejmenší průměr dutinky
L0 110 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 2242,769 N Maximální síla při statickém zatížení
Ln 66,98 mm Nejmenší délka při statickém zatížení
sn 43,02 mm Největší dráha pružiny při statickém zatížení
Fndyn 2060,735 N Maximální síla při dynamickém zatížení
Lndyn 70,47 mm Nejmenší délka při dynamickém zatížení
shdyn 8,16 mm Největší dráha pružiny při dynamickém zatížení
S 18,545 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 5,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 52,131 N/mm Tuhost pružiny
Gew 468,0922 g Hmotnost výrobku
Fntol 155 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 152 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,6 mm (+/-) Tolerance průměru vinutí
L0tol 1,92 mm (+/-) Tolerance délky nenapnuté pružiny
PG #AO - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina VD-406 Nerezová ocel Ø 8 x 50 x 110 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina VD-406 Nerezová ocel Ø 8 x 50 x 110 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina VD-406 Nerezová ocel Ø 8 x 50 x 110 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina VD-406 Nerezová ocel Ø 8 x 50 x 110 mm

síla-dráha-výpočet Tlačná pružina VD-406

Formulář dotazu Tlačná pružina VD-406 Nerezová ocel Ø 8 x 50 x 110 mm

Formulář dotazu Tlačná pružina VD-406

Podobné tlačné pružiny pro Tlačná pružina VD-406 Nerezová ocel Ø 8 x 50 x 110 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
VD-406 1.4310 8 58 110 2242,769 66,98 43,02 5,5 52,131 100,0 | 100,0 | 100,0 | 100,0
D-406 EN 10270-1 8 58 110 2611,224 66,98 43,02 5,5 60,695 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
VD-340 68 120 6,249 1.4310 541,039 33,42 86,58 42,9 | 79,8 | 36,9 | 12,0
VD-339L 50 112 6,926 1.4310 498,506 40,02 71,98 44,8 | 80,2 | 41,0 | 13,3
VD-345A 55 100 7,955 1.4310 442,472 44,38 55,63 48,8 | 82,7 | 48,5 | 15,3
VD-346 55 130 7,955 1.4310 681,108 44,38 85,63 45,4 | 80,6 | 40,3 | 15,3
VD-364R-42 54 92 8,929 1.4310 206,319 68,89 23,11 44,5 | 81,0 | 30,9 | 21,8
VD-364G 60 128 8,993 1.4310 712,875 48,73 79,27 48,0 | 83,8 | 43,0 | 17,3
VD-364J-03 56 117 11,304 1.4310 778,262 48,15 68,85 52,2 | 86,4 | 48,6 | 21,7
VD-351A 45 110 11,393 1.4310 628,337 54,85 55,15 51,6 | 80,0 | 53,0 | 21,9
VD-364R-71 61 120 12,393 1.4310 836,5 52,5 67,5 53,8 | 87,2 | 50,5 | 23,8
VD-364F 60 85,4 14,132 1.4310 712,104 35,01 50,39 60,0 | 81,1 | 64,3 | 34,5
VD-370 69,3 105 15,75 1.4310 1021,191 40,16 64,84 63,3 | 88,9 | 62,5 | 38,5
VD-376 56,3 115 20,049 1.4310 1223,227 53,99 61,01 63,8 | 90,5 | 62,5 | 38,5
VD-375A 56,3 94 20,049 1.4310 802,193 53,99 40,01 66,7 | 85,7 | 65,4 | 49,0
VD-389N-02 46 110 50,595 1.4310 2014,62 70,18 39,82 92,4 | 88,9 | 91,2 | 97,0
VD-406 58 110 52,131 1.4310 2242,769 66,98 43,02 100,0 | 100,0 | 100,0 | 100,0
VD-414K 63 111 66,288 1.4310 2378,21 75,12 35,88 76,0 | 87,7 | 78,6 | 61,8
VD-409B 50 110 74,423 1.4310 2578,764 75,35 34,65 83,1 | 95,4 | 83,8 | 70,0
VD-414M-01 57 91 103,821 1.4310 2240,453 69,42 21,58 64,4 | 88,3 | 65,3 | 39,4
VD-436 60 110 127,273 1.4310 3492,045 82,56 27,44 57,5 | 83,6 | 56,8 | 32,2
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202081; Tlačná pružina VD-406

Země původu: DE, German; Tlačná pružina VD-406
