Torzní pružina T-16731R: Nerezová ocel Ø 1,4 x 12,6 x 55 mm / 270°

Cenová stupnice - Torzní pružina T-16731R

Množství Jedn. cena [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Torzní pružina Nakoupit

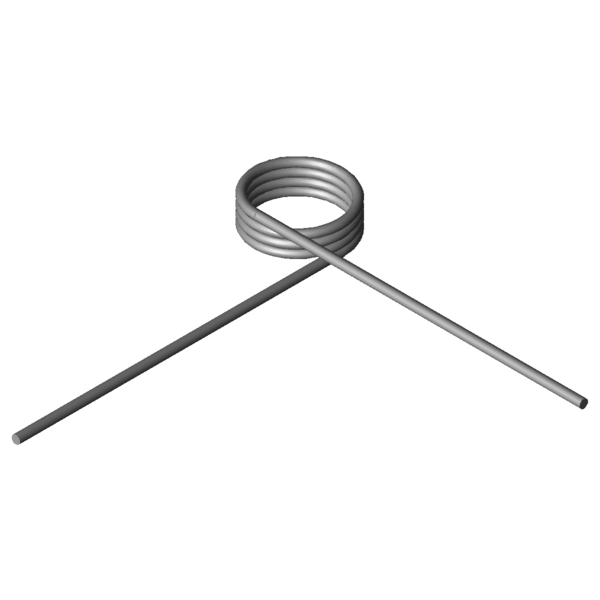

Obrázek produktu Torzní pružina T-16731R
Obrázek produktu Torzní pružina T-16731R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16731R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 1,4 mm Prumer drátu
Di 12,6 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 6,65 mm Délka tělesa pružiny
Ls 55 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 73,93 Nmm (+/-) Tolerance maximum torque
Mn 289,84 Nmm Největší točivý moment pružiny
alphan 78,51 Stupně Největší úhel otáčení pružiny
nt 3,75 Kus Počet vinutí
Ddmax 10,8 mm Největší možný průměr trnu
Ddmin 7 mm Menor diâmetro de mandril possível
Ditol 0,3 mm (+/-) tolerance of inner coil diameter
Gew 3,3366 g Hmotnost výrobku
PG J - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-16731R: Nerezová ocel Ø 1,4 x 12,6 x 55 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16731R: Nerezová ocel Ø 1,4 x 12,6 x 55 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16731R: Nerezová ocel Ø 1,4 x 12,6 x 55 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16731R: Nerezová ocel Ø 1,4 x 12,6 x 55 mm / 270°

síla-dráha-výpočet Torzní pružina T-16731R

Formulář dotazu Torzní pružina T-16731R: Nerezová ocel Ø 1,4 x 12,6 x 55 mm / 270°

Formulář dotazu Torzní pružina T-16731R

Podobné zkrutné pružiny pro Torzní pružina T-16731R: Nerezová ocel Ø 1,4 x 12,6 x 55 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-18461R 7,2 7 61,92 185,83 1.4310 36,9 | 69,8 | 31,8 | 9,0
T-18487R 9,2 7 63,01 236,41 1.4310 36,6 | 75,1 | 27,5 | 7,2
T-18582R 11,5 4,75 119,48 111,12 1.4310 54,4 | 78,0 | 55,9 | 29,1
T-18586R 11,5 8,75 119,48 229,48 1.4310 43,8 | 79,6 | 37,7 | 14,1
T-18682R 9,25 5,94 219,42 70,18 1.4310 83,7 | 84,0 | 82,5 | 84,7
T-18707R 11,25 5,94 223,16 84,97 1.4310 81,7 | 89,3 | 84,7 | 71,1
T-18703R 11,25 4,69 223,16 62,28 1.4310 86,1 | 83,0 | 78,2 | 97,1
T-18732R 14,25 5,94 226,96 107,16 1.4310 74,1 | 89,0 | 75,8 | 57,4
T-18728R 14,25 4,69 226,96 78,57 1.4310 83,4 | 82,7 | 89,1 | 78,2
T-16707R 7,5 6,65 275,27 47,4 1.4310 75,9 | 86,5 | 77,7 | 63,6
T-16719R 10,4 6,65 285,09 65,09 1.4310 89,7 | 94,2 | 90,6 | 84,3
T-16715R 10,4 5,25 285,09 47,78 1.4310 76,2 | 87,2 | 79,6 | 61,9
T-16731R 12,6 6,65 289,84 78,51 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16743R 16,2 6,65 295,06 100,48 1.4310 86,8 | 92,6 | 88,2 | 79,5
T-16739R 16,2 5,25 295,06 73,77 1.4310 91,3 | 85,6 | 96,1 | 92,3
T-18803R 8,9 6 429,24 37,51 1.4310 57,6 | 82,8 | 57,7 | 32,3
T-18807R 8,9 7,6 429,24 51,18 1.4310 64,1 | 81,9 | 66,4 | 44,0
T-18828R 11,9 6 442,58 49,7 1.4310 65,5 | 90,7 | 64,4 | 41,5
T-18832R 11,9 7,6 442,58 67,77 1.4310 74,1 | 89,8 | 75,9 | 56,5
T-18853R 14,4 6 449,91 59,89 1.4310 69,3 | 88,4 | 70,4 | 49,1
T-18857R 14,4 7,6 449,91 81,66 1.4310 78,3 | 87,5 | 80,3 | 67,0
T-18903R 10 6,76 554,97 34,04 1.4310 51,9 | 85,2 | 47,8 | 22,6
T-18907R 10 8,55 554,97 46,37 1.4310 54,9 | 78,3 | 55,6 | 30,8
T-18915R 13,5 6,76 572,76 45,55 1.4310 57,8 | 89,8 | 54,3 | 29,4
T-18919R 13,5 8,55 572,76 62,05 1.4310 62,6 | 83,0 | 64,8 | 40,0
T-18927R 16 6,76 581,21 53,78 1.4310 59,4 | 85,0 | 59,2 | 34,2
T-19103R 11 7,5 798,72 35,45 1.4310 46,4 | 82,0 | 40,7 | 16,4
T-19128R 15 7,5 825,31 47,84 1.4310 50,1 | 80,9 | 48,0 | 21,4
Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202089; Torzní pružina T-16731R

Země původu: DE, German; Torzní pružina T-16731R
