Torzní pružina T-18487R: Nerezová ocel Ø 0,8 x 9,2 x 45 mm / 270°

Cenová stupnice - Torzní pružina T-18487R

Množství Jedn. cena [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Torzní pružina Nakoupit

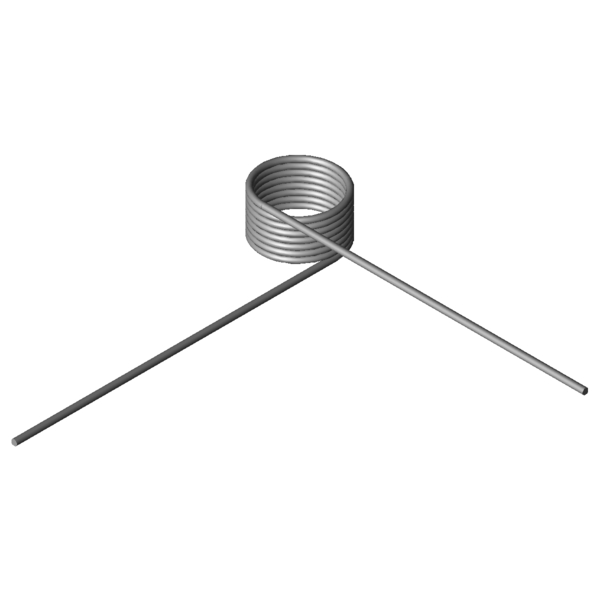

Obrázek produktu Torzní pružina T-18487R
Obrázek produktu Torzní pružina T-18487R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-18487R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 0,8 mm Prumer drátu
Di 9,2 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 7 mm Délka tělesa pružiny
Ls 45 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 10,36 Nmm (+/-) Tolerance maximum torque
Mn 63,01 Nmm Největší točivý moment pružiny
alphan 236,41 Stupně Největší úhel otáčení pružiny
nt 7,75 Kus Počet vinutí
Ddmax 8,3 mm Největší možný průměr trnu
Ddmin 7,4 mm Menor diâmetro de mandril possível
Ditol 0,26 mm (+/-) tolerance of inner coil diameter
Gew 1,3214 g Hmotnost výrobku
PG H - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-18487R: Nerezová ocel Ø 0,8 x 9,2 x 45 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-18487R: Nerezová ocel Ø 0,8 x 9,2 x 45 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-18487R: Nerezová ocel Ø 0,8 x 9,2 x 45 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-18487R: Nerezová ocel Ø 0,8 x 9,2 x 45 mm / 270°

síla-dráha-výpočet Torzní pružina T-18487R

Formulář dotazu Torzní pružina T-18487R: Nerezová ocel Ø 0,8 x 9,2 x 45 mm / 270°

Formulář dotazu Torzní pružina T-18487R

Podobné zkrutné pružiny pro Torzní pružina T-18487R: Nerezová ocel Ø 0,8 x 9,2 x 45 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-16247R 5,37 7,4 30,87 250,71 1.4310 65,0 | 77,2 | 71,6 | 46,2
T-16267R 6,37 7,4 31,27 296,25 1.4310 61,7 | 80,9 | 64,7 | 39,6
T-16347R 6,3 8,23 42,1 261,7 1.4310 73,1 | 80,3 | 78,6 | 60,4
T-16367R 7,3 8,23 42,56 302,29 1.4310 69,9 | 84,0 | 72,9 | 52,8
T-18436R 6 7 60,96 155,54 1.4310 79,2 | 88,4 | 81,3 | 68,0
T-18461R 7,2 7 61,92 185,83 1.4310 87,1 | 92,8 | 88,4 | 80,0
T-18487R 9,2 7 63,01 236,41 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18536R 7,5 8,75 115,59 151,02 1.4310 58,2 | 80,5 | 59,2 | 34,8
T-18561R 9 8,75 117,41 180,5 1.4310 64,0 | 85,9 | 65,0 | 41,0
T-18557R 9 4,75 117,41 87,36 1.4310 49,0 | 81,9 | 45,3 | 19,8
T-18553R 9 3,75 117,41 64,02 1.4310 44,0 | 77,1 | 40,4 | 14,5
T-18586R 11,5 8,75 119,48 229,48 1.4310 68,7 | 80,0 | 74,9 | 51,2
T-18657R 6,75 5,94 212,15 51,7 1.4310 35,5 | 74,1 | 25,8 | 6,5
T-18682R 9,25 5,94 219,42 70,18 1.4310 40,2 | 82,8 | 29,2 | 8,5
T-18678R 9,25 4,69 219,42 51,48 1.4310 36,1 | 76,8 | 25,2 | 6,3
T-18707R 11,25 5,94 223,16 84,97 1.4310 39,7 | 76,9 | 32,1 | 10,1
T-16707R 7,5 6,65 275,27 47,4 1.4310 34,6 | 77,9 | 21,5 | 4,6
T-16703R 7,5 5,25 275,27 34,8 1.4310 31,1 | 71,2 | 18,8 | 3,4
T-16719R 10,4 6,65 285,09 65,09 1.4310 37,0 | 80,2 | 24,8 | 6,1
T-16715R 10,4 5,25 285,09 47,78 1.4310 33,1 | 73,5 | 21,2 | 4,5
T-16731R 12,6 6,65 289,84 78,51 1.4310 36,6 | 75,1 | 27,5 | 7,2
T-18807R 8,9 7,6 429,24 51,18 1.4310 33,7 | 79,6 | 18,2 | 3,2
Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202089; Torzní pružina T-18487R

Země původu: DE, German; Torzní pružina T-18487R
