Torzní pružina T-16815R: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 90°

Cenová stupnice - Torzní pružina T-16815R

Množství	Jedn. cena [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Torzní pružina Nakoupit

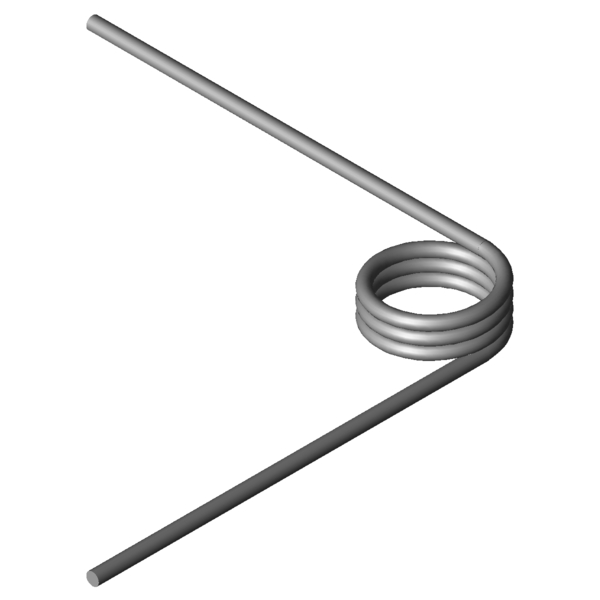

Obrázek produktu Torzní pružina T-16815R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16815R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	90	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,25	mm	Prumer drátu
Di	15,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	9,56	mm	Délka tělesa pružiny
Ls	70	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	357,58	Nmm	(+/-) Tolerance maximum torque
Mn	1076,95	Nmm	Největší točivý moment pružiny
alphan	48,05	Stupně	Největší úhel otáčení pružiny
nt	3,25	Kus	Počet vinutí
Ddmax	13,5	mm	Největší možný průměr trnu
Ddmin	8	mm	Menor diâmetro de mandril possível
Ditol	0,4	mm	(+/-) tolerance of inner coil diameter
Gew	10,0694	g	Hmotnost výrobku
PG	L	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-16815R: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16815R: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16815R: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16815R: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 90°

síla-dráha-výpočet Torzní pružina T-16815R

Formulář dotazu Torzní pružina T-16815R: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 90°

Formulář dotazu Torzní pružina T-16815R

Podobné zkrutné pružiny pro Torzní pružina T-16815R: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18859R	14,4	10	449,91	114,36	1.4310	48,7 \| 86,5 \| 41,9 \| 17,6
T-18855R	14,4	6,8	449,91	70,82	1.4310	53,8 \| 78,4 \| 54,8 \| 28,3
T-18884R	18,4	10	457,84	145,45	1.4310	45,2 \| 83,7 \| 37,8 \| 14,0
T-18921R	13,5	11,25	572,76	86,87	1.4310	55,9 \| 84,0 \| 54,2 \| 29,4
T-18917R	13,5	7,65	572,76	53,78	1.4310	67,1 \| 82,4 \| 71,3 \| 47,5
T-18933R	16	11,25	581,21	102,56	1.4310	54,3 \| 87,3 \| 50,4 \| 25,3
T-18929R	16	7,65	581,21	63,49	1.4310	63,8 \| 85,6 \| 64,8 \| 40,8
T-18925R	16	5,85	581,21	43,95	1.4310	70,4 \| 79,4 \| 72,7 \| 59,0
T-19105R	11	8,5	798,72	41,83	1.4310	82,9 \| 82,9 \| 80,6 \| 85,2
T-19130R	15	8,5	825,31	56,52	1.4310	79,2 \| 91,5 \| 80,8 \| 65,1
T-19134R	15	12,5	825,31	91,34	1.4310	64,1 \| 87,4 \| 64,6 \| 40,3
T-19126R	15	6,5	825,31	39,16	1.4310	85,9 \| 84,6 \| 79,1 \| 94,0
T-19155R	18	8,5	838,31	67,51	1.4310	72,6 \| 88,0 \| 74,5 \| 55,4
T-16805R	11,5	9,56	1041,37	35,99	1.4310	84,9 \| 91,4 \| 85,8 \| 77,5
T-16815R	15,5	9,56	1076,95	48,05	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16825R	18,5	9,56	1094,7	57,1	1.4310	90,5 \| 94,6 \| 91,3 \| 85,5
T-19221R	13,5	10,63	1481,57	39,12	1.4310	61,7 \| 79,1 \| 65,3 \| 40,6
T-19241R	17,5	10,63	1524,2	50,31	1.4310	58,3 \| 85,2 \| 57,2 \| 32,5
T-16901R	11,5	9,1	1888,38	19,59	1.4310	51,8 \| 83,2 \| 48,9 \| 23,3
T-16911R	15,5	9,1	1965,24	26,09	1.4310	79,4 \| 81,8 \| 75,6 \| 80,7
T-16915R	15,5	11,9	1965,24	37,69	1.4310	70,9 \| 81,8 \| 75,1 \| 55,9
T-16921R	19,5	9,1	2014,76	32,6	1.4310	78,9 \| 87,9 \| 82,5 \| 66,2
T-19321R	16	12,75	2459,2	37,23	1.4310	59,0 \| 82,3 \| 60,6 \| 33,9
T-17001R	12,5	10,4	2709,97	18,1	1.4310	74,5 \| 85,6 \| 75,6 \| 62,3
T-17011R	17	10,4	2827,78	24,3	1.4310	86,7 \| 92,4 \| 87,5 \| 80,2

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202089; Torzní pružina T-16815R

Země původu: DE, German; Torzní pružina T-16815R
