Torzní pružina T-16915R: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 90°

Cenová stupnice - Torzní pružina T-16915R

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

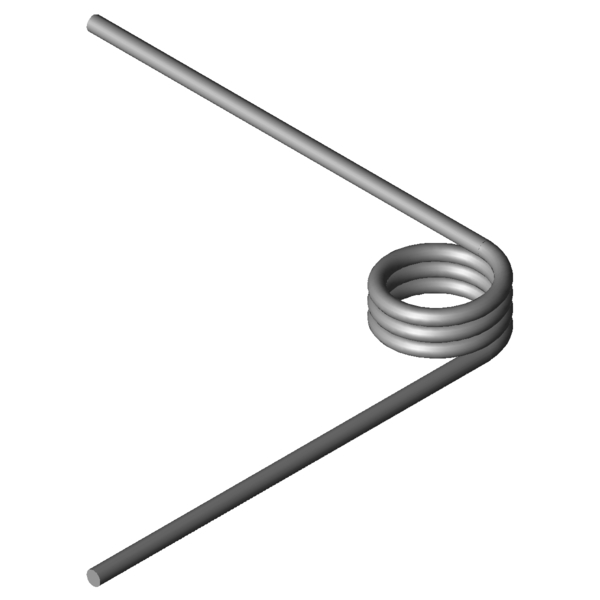

Obrázek produktu Torzní pružina T-16915R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16915R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	90	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,8	mm	Prumer drátu
Di	15,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	11,9	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	757,11	Nmm	(+/-) Tolerance maximum torque
Mn	1965,24	Nmm	Největší točivý moment pružiny
alphan	37,69	Stupně	Největší úhel otáčení pružiny
nt	3,25	Kus	Počet vinutí
Ddmax	13,6	mm	Největší možný průměr trnu
Ddmin	10	mm	Menor diâmetro de mandril possível
Ditol	0,4	mm	(+/-) tolerance of inner coil diameter
Gew	16,8376	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-16915R: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16915R: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16915R: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16915R: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 90°

síla-dráha-výpočet Torzní pružina T-16915R

Formulář dotazu Torzní pružina T-16915R: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 90°

Formulář dotazu Torzní pružina T-16915R

Podobné zkrutné pružiny pro Torzní pružina T-16915R: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18921R	13,5	11,25	572,76	86,87	1.4310	43,6 \| 82,0 \| 36,3 \| 12,6
T-18933R	16	11,25	581,21	102,56	1.4310	43,1 \| 85,2 \| 33,2 \| 10,9
T-18929R	16	7,65	581,21	63,49	1.4310	45,7 \| 75,1 \| 44,5 \| 17,6
T-18945R	20,5	11,25	591,67	130,8	1.4310	38,8 \| 78,1 \| 29,5 \| 8,7
T-19109R	11	12,5	798,72	67,65	1.4310	50,0 \| 79,2 \| 48,2 \| 22,6
T-19134R	15	12,5	825,31	91,34	1.4310	48,9 \| 87,8 \| 41,6 \| 17,3
T-19130R	15	8,5	825,31	56,52	1.4310	54,1 \| 79,9 \| 54,3 \| 28,0
T-19159R	18	12,5	838,31	109,13	1.4310	45,9 \| 84,2 \| 38,6 \| 14,7
T-16815R	15,5	9,56	1076,95	48,05	1.4310	65,5 \| 86,9 \| 66,6 \| 43,0
T-16811R	15,5	7,31	1076,95	33,26	1.4310	71,4 \| 80,6 \| 71,5 \| 62,1
T-16825R	18,5	9,56	1094,7	57,1	1.4310	59,7 \| 81,5 \| 60,9 \| 36,8
T-19221R	13,5	10,63	1481,57	39,12	1.4310	82,4 \| 88,6 \| 85,9 \| 72,6
T-19241R	17,5	10,63	1524,2	50,31	1.4310	74,5 \| 89,1 \| 76,2 \| 58,1
T-16905R	11,5	11,9	1888,38	28,3	1.4310	85,0 \| 91,4 \| 85,6 \| 78,1
T-16915R	15,5	11,9	1965,24	37,69	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16925R	19,5	11,9	2014,76	47,09	1.4310	88,0 \| 93,2 \| 88,8 \| 82,1
T-19301R	12	12,75	2364,22	28,25	1.4310	76,5 \| 88,0 \| 79,0 \| 62,3
T-19321R	16	12,75	2459,2	37,23	1.4310	87,6 \| 94,5 \| 89,3 \| 78,9
T-19341R	21	12,75	2533,79	48,42	1.4310	88,1 \| 86,8 \| 77,7 \| 99,6
T-17001R	12,5	10,4	2709,97	18,1	1.4310	60,1 \| 85,2 \| 60,3 \| 34,8
T-17005R	12,5	13,6	2709,97	26,14	1.4310	68,8 \| 85,2 \| 70,9 \| 50,3
T-17011R	17	10,4	2827,78	24,3	1.4310	66,8 \| 88,7 \| 67,0 \| 44,8
T-17015R	17	13,6	2827,78	35,09	1.4310	78,2 \| 88,7 \| 81,3 \| 64,7
T-19421R	17,4	15,3	4113,81	33,15	1.4310	63,8 \| 81,5 \| 67,9 \| 42,0

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202089; Torzní pružina T-16915R

Země původu: DE, German; Torzní pružina T-16915R
