Torzní pružina T-16900R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 0°

Name: T-16900R - Zkrutné pružiny
SKU: T-16900R
Availability: InStock

Cenová stupnice - Torzní pružina T-16900R

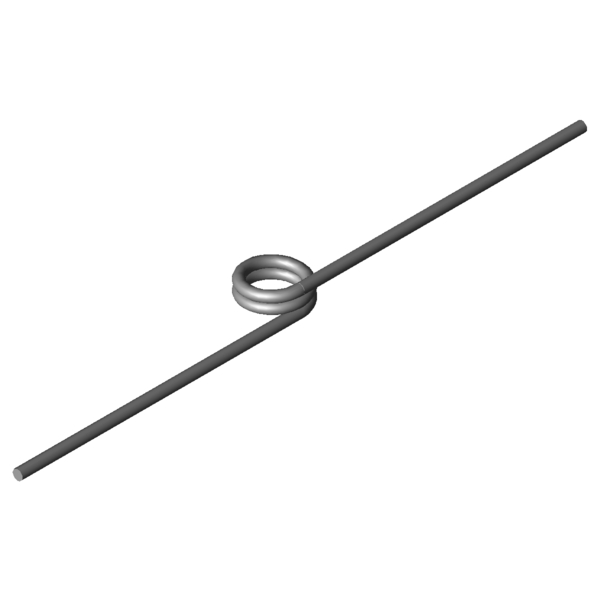

Obrázek produktu Torzní pružina T-16900R

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	0	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,8	mm	Prumer drátu
Di	11,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	8,4	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	962,33	Nmm	(+/-) Tolerance maximum torque
Mn	1888,38	Nmm	Největší točivý moment pružiny
alphan	17,42	Stupně	Největší úhel otáčení pružiny
nt	2	Kus	Počet vinutí
Ddmax	10,1	mm	Největší možný průměr trnu
Ddmin	8	mm	Menor diâmetro de mandril possível
Ditol	0,3	mm	(+/-) tolerance of inner coil diameter
Gew	12,13	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18858R	14,4	8	449,91	87,17	1.4310	34,7 \| 77,4 \| 21,9 \| 4,8
T-18908R	10	9	554,97	49,46	1.4310	41,4 \| 81,5 \| 32,3 \| 10,4
T-18904R	10	7,2	554,97	37,1	1.4310	43,7 \| 79,0 \| 38,2 \| 13,8
T-18920R	13,5	9	572,76	66,19	1.4310	39,1 \| 80,9 \| 28,3 \| 8,0
T-18916R	13,5	7,2	572,76	49,64	1.4310	40,6 \| 78,4 \| 32,7 \| 10,6
T-19104R	11	8	798,72	38,6	1.4310	50,1 \| 87,4 \| 43,7 \| 19,1
T-19108R	11	10	798,72	51,55	1.4310	52,9 \| 77,2 \| 54,1 \| 27,4
T-19100R	11	6	798,72	25,73	1.4310	54,4 \| 79,5 \| 55,0 \| 28,6
T-19129R	15	8	825,31	52,18	1.4310	54,1 \| 79,9 \| 54,3 \| 28,0
T-16804R	11,5	9	1041,37	33,22	1.4310	69,3 \| 78,3 \| 74,2 \| 55,5
T-16800R	11,5	6,75	1041,37	22,15	1.4310	65,7 \| 86,9 \| 66,9 \| 43,4
T-16814R	15,5	9	1076,95	44,35	1.4310	65,5 \| 86,9 \| 66,6 \| 43,0
T-19200R	10	7,5	1422,19	18,11	1.4310	82,2 \| 88,5 \| 85,8 \| 72,4
T-19220R	13,5	7,5	1481,57	24,1	1.4310	81,8 \| 81,1 \| 72,3 \| 91,9
T-16900R	11,5	8,4	1888,38	17,42	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16910R	15,5	8,4	1965,24	23,2	1.4310	85,0 \| 91,4 \| 85,6 \| 78,1
T-19300R	12	9	2364,22	17,35	1.4310	63,9 \| 83,7 \| 66,5 \| 41,5
T-17000R	12,5	9,6	2709,97	16,09	1.4310	59,2 \| 84,6 \| 59,4 \| 33,5
T-19400R	12,4	10,8	3909,65	14,81	1.4310	50,9 \| 84,7 \| 46,4 \| 21,4

Počet podobných kovových pružin: 18

QR-Code - Zkrutné pružiny - T-16900R | https://www.federnshop.com/cz/v%c3%bdrobek/zkrutn%c3%a9_pru%c5%beiny/t-16900r.html
