Torzní pružina T-16909R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 90°

Cenová stupnice - Torzní pružina T-16909R

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

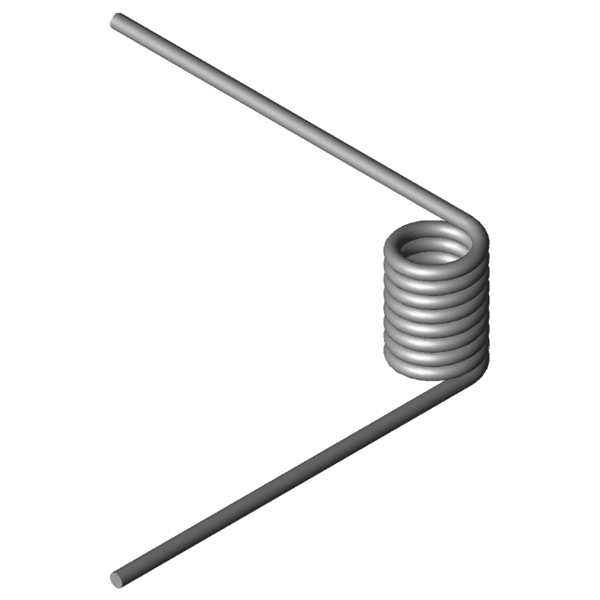

Obrázek produktu Torzní pružina T-16909R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16909R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	90	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,8	mm	Prumer drátu
Di	11,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	25,9	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	684,89	Nmm	(+/-) Tolerance maximum torque
Mn	1888,38	Nmm	Největší točivý moment pružiny
alphan	71,84	Stupně	Největší úhel otáčení pružiny
nt	8,25	Kus	Počet vinutí
Ddmax	10,1	mm	Největší možný průměr trnu
Ddmin	8	mm	Menor diâmetro de mandril possível
Ditol	0,3	mm	(+/-) tolerance of inner coil diameter
Gew	25,7573	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-16909R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16909R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16909R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16909R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 90°

síla-dráha-výpočet Torzní pružina T-16909R

Formulář dotazu Torzní pružina T-16909R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 90°

Formulář dotazu Torzní pružina T-16909R

Podobné zkrutné pružiny pro Torzní pružina T-16909R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-16733R	12,6	8,75	289,84	109,92	1.4310	36,2 \| 58,4 \| 40,4 \| 10,0
T-18834R	11,9	10	442,58	94,97	1.4310	43,8 \| 64,1 \| 49,5 \| 17,7
T-18909R	10	11,25	554,97	64,92	1.4310	52,4 \| 64,9 \| 59,9 \| 32,5
T-18921R	13,5	11,25	572,76	86,87	1.4310	48,6 \| 64,3 \| 56,5 \| 25,1
T-19109R	11	12,5	798,72	67,65	1.4310	61,6 \| 71,8 \| 68,2 \| 44,9
T-19105R	11	8,5	798,72	41,83	1.4310	63,2 \| 66,6 \| 50,3 \| 72,6
T-16809R	11,5	20,81	1041,37	91,36	1.4310	65,7 \| 86,9 \| 66,9 \| 43,4
T-16805R	11,5	9,56	1041,37	35,99	1.4310	72,0 \| 72,4 \| 52,6 \| 90,8
T-16801R	11,5	7,31	1041,37	24,92	1.4310	59,1 \| 69,5 \| 44,9 \| 62,9
T-16819R	15,5	20,81	1076,95	121,97	1.4310	56,6 \| 78,3 \| 58,0 \| 33,6
T-19205R	10	23,13	1422,19	74,61	1.4310	82,3 \| 88,5 \| 85,8 \| 72,5
T-19201R	10	10,63	1422,19	29,34	1.4310	61,6 \| 72,4 \| 58,1 \| 54,2
T-19225R	13,5	23,13	1481,57	99,12	1.4310	73,4 \| 87,9 \| 75,5 \| 56,9
T-19245R	17,5	23,13	1524,2	127,75	1.4310	65,1 \| 81,4 \| 68,5 \| 45,4
T-16909R	11,5	25,9	1888,38	71,84	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16919R	15,5	25,9	1965,24	95,68	1.4310	85,0 \| 91,4 \| 85,6 \| 78,1
T-16929R	19,5	25,9	2014,76	119,53	1.4310	75,8 \| 86,3 \| 76,9 \| 64,1
T-19305R	12	27,75	2364,22	71,76	1.4310	87,9 \| 94,2 \| 89,9 \| 79,8
T-19301R	12	12,75	2364,22	28,25	1.4310	56,8 \| 79,5 \| 59,6 \| 31,4
T-19325R	16	27,75	2459,2	94,43	1.4310	87,2 \| 86,2 \| 76,4 \| 99,1
T-17009R	12,5	29,6	2709,97	66,35	1.4310	78,1 \| 89,0 \| 81,0 \| 64,4
T-17005R	12,5	13,6	2709,97	26,14	1.4310	51,9 \| 77,3 \| 53,0 \| 25,4
T-17001R	12,5	10,4	2709,97	18,1	1.4310	46,1 \| 73,2 \| 47,4 \| 17,6
T-17019R	17	29,6	2827,78	89,08	1.4310	79,1 \| 80,9 \| 73,7 \| 82,8
T-19405R	12,4	33,3	3909,65	61,05	1.4310	63,5 \| 82,8 \| 66,6 \| 41,0
T-19401R	12,4	15,3	3909,65	24,06	1.4310	44,5 \| 76,5 \| 40,9 \| 16,2

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202089; Torzní pružina T-16909R

Země původu: DE, German; Torzní pružina T-16909R
