Torzní pružina T-19205R: Nerezová ocel Ø 2,5 x 10 x 75 mm / 90°

Cenová stupnice - Torzní pružina T-19205R

Množství	Jedn. cena [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Torzní pružina Nakoupit

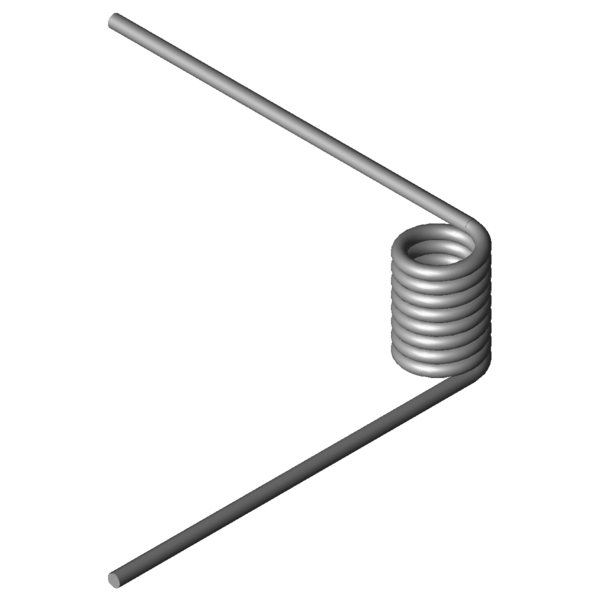

Obrázek produktu Torzní pružina T-19205R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19205R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	90	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,5	mm	Prumer drátu
Di	10	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	23,13	mm	Délka tělesa pružiny
Ls	75	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	492,69	Nmm	(+/-) Tolerance maximum torque
Mn	1422,19	Nmm	Největší točivý moment pružiny
alphan	74,61	Stupně	Největší úhel otáčení pružiny
nt	8,25	Kus	Počet vinutí
Ddmax	9	mm	Největší možný průměr trnu
Ddmin	8	mm	Menor diâmetro de mandril possível
Ditol	0,27	mm	(+/-) tolerance of inner coil diameter
Gew	18,3414	g	Hmotnost výrobku
PG	L	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-19205R: Nerezová ocel Ø 2,5 x 10 x 75 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19205R: Nerezová ocel Ø 2,5 x 10 x 75 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19205R: Nerezová ocel Ø 2,5 x 10 x 75 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19205R: Nerezová ocel Ø 2,5 x 10 x 75 mm / 90°

síla-dráha-výpočet Torzní pružina T-19205R

Formulář dotazu Torzní pružina T-19205R: Nerezová ocel Ø 2,5 x 10 x 75 mm / 90°

Formulář dotazu Torzní pružina T-19205R

Podobné zkrutné pružiny pro Torzní pružina T-19205R: Nerezová ocel Ø 2,5 x 10 x 75 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18709R	11,25	7,81	223,16	118,95	1.4310	35,5 \| 57,6 \| 39,2 \| 9,8
T-16721R	10,4	8,75	285,09	91,13	1.4310	43,6 \| 63,3 \| 51,0 \| 16,4
T-16717R	10,4	5,95	285,09	56,41	1.4310	44,5 \| 59,3 \| 47,8 \| 26,5
T-18809R	8,9	10	429,24	71,69	1.4310	53,3 \| 65,4 \| 63,1 \| 31,4
T-18805R	8,9	6,8	429,24	44,34	1.4310	52,1 \| 60,8 \| 44,8 \| 50,8
T-18834R	11,9	10	442,58	94,97	1.4310	47,7 \| 63,8 \| 54,8 \| 24,4
T-18909R	10	11,25	554,97	64,92	1.4310	60,5 \| 73,5 \| 63,0 \| 44,8
T-18905R	10	7,65	554,97	40,19	1.4310	62,4 \| 68,4 \| 46,4 \| 72,4
T-18901R	10	5,85	554,97	27,82	1.4310	66,5 \| 65,8 \| 38,2 \| 95,6
T-19109R	11	12,5	798,72	67,65	1.4310	70,1 \| 75,0 \| 73,4 \| 61,9
T-19105R	11	8,5	798,72	41,83	1.4310	75,1 \| 69,2 \| 56,1 \| 99,8
T-16809R	11,5	20,81	1041,37	91,36	1.4310	75,4 \| 89,0 \| 77,4 \| 59,8
T-16805R	11,5	9,56	1041,37	35,99	1.4310	66,5 \| 72,8 \| 60,7 \| 65,9
T-16819R	15,5	20,81	1076,95	121,97	1.4310	65,4 \| 81,5 \| 68,4 \| 46,3
T-19205R	10	23,13	1422,19	74,61	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19225R	13,5	23,13	1481,57	99,12	1.4310	85,1 \| 91,4 \| 85,6 \| 78,4
T-19245R	17,5	23,13	1524,2	127,75	1.4310	74,7 \| 85,7 \| 75,9 \| 62,6
T-16909R	11,5	25,9	1888,38	71,84	1.4310	82,3 \| 88,5 \| 85,8 \| 72,5
T-16905R	11,5	11,9	1888,38	28,3	1.4310	53,7 \| 75,9 \| 56,6 \| 28,6
T-16901R	11,5	9,1	1888,38	19,59	1.4310	47,5 \| 71,9 \| 50,8 \| 19,8
T-16919R	15,5	25,9	1965,24	95,68	1.4310	83,0 \| 81,0 \| 75,2 \| 92,8
T-19305R	12	27,75	2364,22	71,76	1.4310	73,1 \| 83,3 \| 78,2 \| 57,9
T-19301R	12	12,75	2364,22	28,25	1.4310	48,6 \| 73,9 \| 49,0 \| 22,8
T-19325R	16	27,75	2459,2	94,43	1.4310	72,7 \| 76,4 \| 68,4 \| 73,2
T-17009R	12,5	29,6	2709,97	66,35	1.4310	65,4 \| 78,8 \| 70,7 \| 46,7
T-17005R	12,5	13,6	2709,97	26,14	1.4310	44,8 \| 72,3 \| 43,8 \| 18,4
T-17001R	12,5	10,4	2709,97	18,1	1.4310	39,6 \| 67,7 \| 38,4 \| 12,7
T-19401R	12,4	15,3	3909,65	24,06	1.4310	39,4 \| 72,1 \| 34,3 \| 11,7
T-19405R	12,4	33,3	3909,65	61,05	1.4310	54,0 \| 73,2 \| 59,1 \| 29,8

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202089; Torzní pružina T-19205R

Země původu: DE, German; Torzní pružina T-19205R
