Torzní pružina T-17006R: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 180°

Cenová stupnice - Torzní pružina T-17006R

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

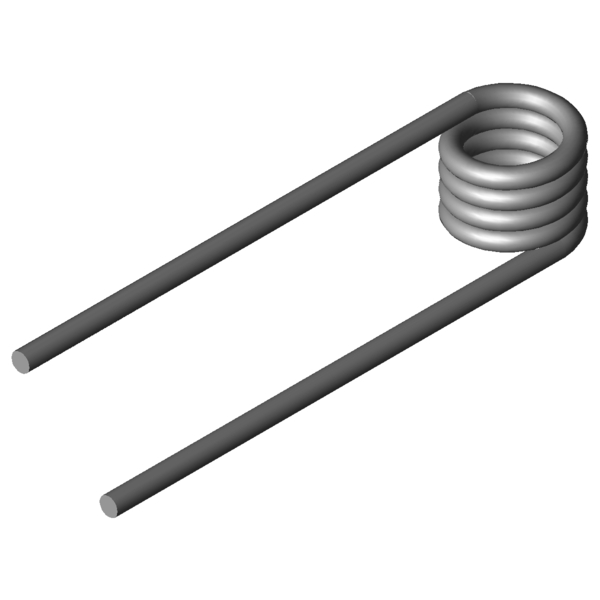

Obrázek produktu Torzní pružina T-17006R
Obrázek produktu Torzní pružina T-17006R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-17006R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 180 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 3,2 mm Prumer drátu
Di 12,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 17,6 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 1206,4 Nmm (+/-) Tolerance maximum torque
Mn 2709,97 Nmm Největší točivý moment pružiny
alphan 36,19 Stupně Největší úhel otáčení pružiny
nt 4,5 Kus Počet vinutí
Ddmax 11,1 mm Největší možný průměr trnu
Ddmin 8 mm Menor diâmetro de mandril possível
Ditol 0,3 mm (+/-) tolerance of inner coil diameter
Gew 24,2175 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-17006R: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-17006R: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-17006R: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-17006R: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 180°

síla-dráha-výpočet Torzní pružina T-17006R

Formulář dotazu Torzní pružina T-17006R: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 180°

Formulář dotazu Torzní pružina T-17006R

Podobné zkrutné pružiny pro Torzní pružina T-17006R: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19110R 11 15 798,72 83,67 1.4310 42,6 | 78,6 | 36,4 | 12,7
T-19135R 15 15 825,31 113,04 1.4310 39,3 | 77,0 | 31,2 | 9,8
T-19160R 18 15 838,31 135,12 1.4310 36,5 | 72,4 | 28,9 | 8,3
T-16806R 11,5 12,38 1041,37 49,83 1.4310 53,7 | 77,6 | 55,5 | 27,9
T-16816R 15,5 12,38 1076,95 66,53 1.4310 47,5 | 73,8 | 47,1 | 21,6
T-19202R 10 13,75 1422,19 40,66 1.4310 65,4 | 78,8 | 70,7 | 46,7
T-19222R 13,5 13,75 1481,57 54,23 1.4310 60,0 | 82,9 | 60,7 | 36,5
T-19226R 13,5 26,25 1481,57 105,66 1.4310 47,5 | 79,3 | 44,5 | 18,7
T-19242R 17,5 13,75 1524,2 69,63 1.4310 53,1 | 75,9 | 54,1 | 29,2
T-16906R 11,5 15,4 1888,38 39,19 1.4310 78,1 | 89,0 | 81,0 | 64,3
T-16902R 11,5 9,8 1888,38 21,77 1.4310 76,5 | 78,4 | 64,9 | 86,3
T-16916R 15,5 15,4 1965,24 52,19 1.4310 68,8 | 85,2 | 70,9 | 50,3
T-19302R 12 16,5 2364,22 39,15 1.4310 88,3 | 94,5 | 89,8 | 80,6
T-19322R 16 16,5 2459,2 51,53 1.4310 77,6 | 88,5 | 80,5 | 63,7
T-17006R 12,5 17,6 2709,97 36,19 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-17016R 17 17,6 2827,78 48,59 1.4310 84,7 | 91,2 | 85,2 | 77,7
T-19402R 12,4 19,8 3909,65 33,31 1.4310 78,9 | 92,3 | 80,7 | 63,8
T-19422R 17,4 19,8 4113,81 45,98 1.4310 79,7 | 83,2 | 72,3 | 83,7
T-19803R 20 17,5 9706,06 19,24 1.4310 43,6 | 75,3 | 40,5 | 14,8
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202089; Torzní pružina T-17006R
