Torzní pružina T-19222R: Nerezová ocel Ø 2,5 x 13,5 x 75 mm / 180°

Cenová stupnice - Torzní pružina T-19222R

Množství	Jedn. cena [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Torzní pružina Nakoupit

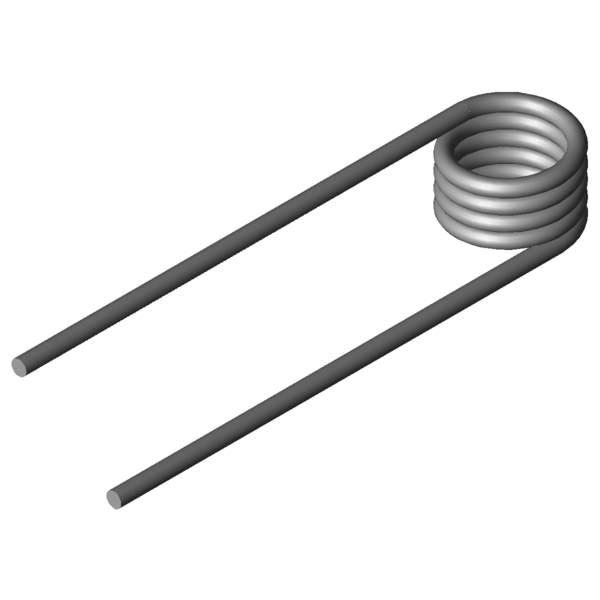

Obrázek produktu Torzní pružina T-19222R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19222R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	180	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,5	mm	Prumer drátu
Di	13,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	13,75	mm	Délka tělesa pružiny
Ls	75	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	503,67	Nmm	(+/-) Tolerance maximum torque
Mn	1481,57	Nmm	Největší točivý moment pružiny
alphan	54,23	Stupně	Největší úhel otáčení pružiny
nt	4,5	Kus	Počet vinutí
Ddmax	12,1	mm	Největší možný průměr trnu
Ddmin	10,8	mm	Menor diâmetro de mandril possível
Ditol	0,34	mm	(+/-) tolerance of inner coil diameter
Gew	14,5582	g	Hmotnost výrobku
PG	L	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-19222R: Nerezová ocel Ø 2,5 x 13,5 x 75 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19222R: Nerezová ocel Ø 2,5 x 13,5 x 75 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19222R: Nerezová ocel Ø 2,5 x 13,5 x 75 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19222R: Nerezová ocel Ø 2,5 x 13,5 x 75 mm / 180°

síla-dráha-výpočet Torzní pružina T-19222R

Formulář dotazu Torzní pružina T-19222R: Nerezová ocel Ø 2,5 x 13,5 x 75 mm / 180°

Formulář dotazu Torzní pružina T-19222R

Podobné zkrutné pružiny pro Torzní pružina T-19222R: Nerezová ocel Ø 2,5 x 13,5 x 75 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18835R	11,9	12	441,52	117,28	1.4310	43,9 \| 79,8 \| 38,0 \| 13,8
T-18860R	14,4	12	449,91	141,55	1.4310	42,5 \| 81,7 \| 34,3 \| 11,6
T-18910R	10	13,5	554,97	80,37	1.4310	53,1 \| 81,4 \| 52,5 \| 25,3
T-18922R	13,5	13,5	572,76	107,55	1.4310	51,4 \| 90,1 \| 44,5 \| 19,5
T-18918R	13,5	8,1	572,76	57,91	1.4310	59,8 \| 77,0 \| 66,2 \| 36,2
T-18934R	16	13,5	581,21	126,97	1.4310	47,5 \| 84,9 \| 41,0 \| 16,8
T-19110R	11	15	798,72	83,67	1.4310	59,6 \| 84,4 \| 59,4 \| 34,9
T-19135R	15	15	825,31	113,04	1.4310	55,3 \| 87,2 \| 51,8 \| 26,7
T-19131R	15	9	825,31	60,86	1.4310	66,8 \| 78,5 \| 72,4 \| 49,6
T-19160R	18	15	838,31	135,12	1.4310	51,1 \| 82,2 \| 48,4 \| 22,7
T-16806R	11,5	12,38	1041,37	49,83	1.4310	82,0 \| 88,4 \| 81,1 \| 76,5
T-16816R	15,5	12,38	1076,95	66,53	1.4310	75,1 \| 89,0 \| 77,1 \| 59,3
T-16826R	18,5	12,38	1094,7	79,06	1.4310	68,8 \| 84,3 \| 71,2 \| 50,7
T-19202R	10	13,75	1422,19	40,66	1.4310	85,0 \| 91,4 \| 85,5 \| 78,1
T-19222R	13,5	13,75	1481,57	54,23	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19242R	17,5	13,75	1524,2	69,63	1.4310	86,7 \| 92,4 \| 87,5 \| 80,1
T-16906R	11,5	15,4	1888,38	39,19	1.4310	73,3 \| 87,9 \| 75,4 \| 56,7
T-16902R	11,5	9,8	1888,38	21,77	1.4310	57,6 \| 81,9 \| 59,3 \| 31,5
T-16916R	15,5	15,4	1965,24	52,19	1.4310	82,3 \| 88,6 \| 85,8 \| 72,6
T-16912R	15,5	9,8	1965,24	28,99	1.4310	62,4 \| 82,6 \| 64,4 \| 40,3
T-19302R	12	16,5	2364,22	39,15	1.4310	66,0 \| 85,2 \| 67,4 \| 45,2
T-19322R	16	16,5	2459,2	51,53	1.4310	72,9 \| 83,7 \| 77,6 \| 57,2
T-17002R	12,5	11,2	2709,97	20,11	1.4310	50,1 \| 84,1 \| 45,9 \| 20,3
T-17006R	12,5	17,6	2709,97	36,19	1.4310	60,0 \| 82,9 \| 60,7 \| 36,5
T-17012R	17	11,2	2827,78	26,99	1.4310	52,3 \| 79,7 \| 51,1 \| 26,1

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202089; Torzní pružina T-19222R

Země původu: DE, German; Torzní pružina T-19222R
