Torzní pružina T-17009L: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 90°

Cenová stupnice - Torzní pružina T-17009L

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

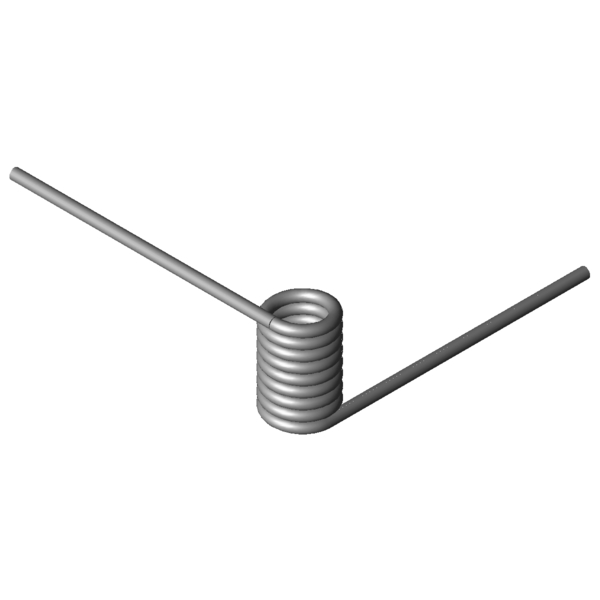

Obrázek produktu Torzní pružina T-17009L
Obrázek produktu Torzní pružina T-17009L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-17009L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 90 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 3,2 mm Prumer drátu
Di 12,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 29,6 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 1043,07 Nmm (+/-) Tolerance maximum torque
Mn 2709,97 Nmm Největší točivý moment pružiny
alphan 66,35 Stupně Největší úhel otáčení pružiny
nt 8,25 Kus Počet vinutí
Ddmax 11,1 mm Největší možný průměr trnu
Ddmin 8 mm Menor diâmetro de mandril possível
Ditol 0,3 mm (+/-) tolerance of inner coil diameter
Gew 35,9423 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-17009L: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-17009L: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-17009L: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-17009L: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 90°

síla-dráha-výpočet Torzní pružina T-17009L

Formulář dotazu Torzní pružina T-17009L: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 90°

Formulář dotazu Torzní pružina T-17009L

Podobné zkrutné pružiny pro Torzní pružina T-17009L: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-16829L 18,5 20,81 1094,7 144,94 1.4310 43,7 | 69,4 | 43,1 | 18,5
T-19205L 10 23,13 1422,19 74,61 1.4310 65,4 | 78,8 | 70,7 | 46,7
T-19225L 13,5 23,13 1481,57 99,12 1.4310 60,1 | 83,0 | 60,8 | 36,6
T-19221L 13,5 10,63 1481,57 39,12 1.4310 72,8 | 68,9 | 56,8 | 92,7
T-19245L 17,5 23,13 1524,2 127,75 1.4310 53,1 | 75,9 | 54,1 | 29,2
T-16909L 11,5 25,9 1888,38 71,84 1.4310 78,1 | 89,0 | 81,0 | 64,4
T-16905L 11,5 11,9 1888,38 28,3 1.4310 63,5 | 73,2 | 56,2 | 61,2
T-16901L 11,5 9,1 1888,38 19,59 1.4310 54,0 | 70,1 | 49,6 | 42,4
T-16919L 15,5 25,9 1965,24 95,68 1.4310 68,8 | 85,2 | 70,9 | 50,3
T-16929L 19,5 25,9 2014,76 119,53 1.4310 62,0 | 79,7 | 64,9 | 41,3
T-19305L 12 27,75 2364,22 71,76 1.4310 88,3 | 94,5 | 89,9 | 80,7
T-19301L 12 12,75 2364,22 28,25 1.4310 63,8 | 77,6 | 64,9 | 48,8
T-19325L 16 27,75 2459,2 94,43 1.4310 77,6 | 88,5 | 80,5 | 63,8
T-19345L 21 27,75 2533,79 122,9 1.4310 68,9 | 82,3 | 73,7 | 50,5
T-17009L 12,5 29,6 2709,97 66,35 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-17019L 17 29,6 2827,78 89,08 1.4310 84,7 | 91,2 | 85,2 | 77,7
T-17029L 22 29,6 2909,76 114,35 1.4310 74,5 | 85,6 | 75,6 | 62,3
T-19405L 12,4 33,3 3909,65 61,05 1.4310 78,9 | 92,3 | 80,7 | 63,8
T-19401L 12,4 15,3 3909,65 24,06 1.4310 53,7 | 76,1 | 56,1 | 29,0
T-19425L 17,4 33,3 4113,81 84,22 1.4310 79,7 | 83,2 | 72,3 | 83,6
T-19505L 17,5 37 5491,74 75,51 1.4310 67,3 | 77,1 | 68,6 | 56,2
Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202089; Torzní pružina T-17009L

Země původu: DE, German; Torzní pružina T-17009L
