Torzní pružina T-19325L: Nerezová ocel Ø 3 x 16 x 80 mm / 90°

Cenová stupnice - Torzní pružina T-19325L

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

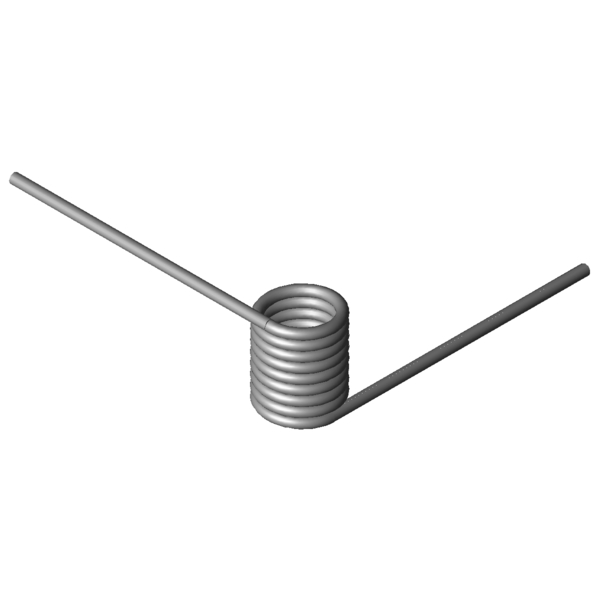

Obrázek produktu Torzní pružina T-19325L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19325L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	90	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	3	mm	Prumer drátu
Di	16	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	27,75	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	756,46	Nmm	(+/-) Tolerance maximum torque
Mn	2459,2	Nmm	Největší točivý moment pružiny
alphan	94,43	Stupně	Největší úhel otáčení pružiny
nt	8,25	Kus	Počet vinutí
Ddmax	14,4	mm	Největší možný průměr trnu
Ddmin	12,8	mm	Menor diâmetro de mandril possível
Ditol	0,39	mm	(+/-) tolerance of inner coil diameter
Gew	36,3552	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-19325L: Nerezová ocel Ø 3 x 16 x 80 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19325L: Nerezová ocel Ø 3 x 16 x 80 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19325L: Nerezová ocel Ø 3 x 16 x 80 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19325L: Nerezová ocel Ø 3 x 16 x 80 mm / 90°

síla-dráha-výpočet Torzní pružina T-19325L

Formulář dotazu Torzní pružina T-19325L: Nerezová ocel Ø 3 x 16 x 80 mm / 90°

Formulář dotazu Torzní pružina T-19325L

Podobné zkrutné pružiny pro Torzní pružina T-19325L: Nerezová ocel Ø 3 x 16 x 80 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-19134L	15	12,5	825,31	91,34	1.4310	41,8 \| 81,6 \| 32,9 \| 10,8
T-16809L	11,5	20,81	1041,37	91,36	1.4310	59,3 \| 81,9 \| 61,3 \| 34,6
T-16819L	15,5	20,81	1076,95	121,97	1.4310	51,6 \| 75,8 \| 52,2 \| 26,8
T-16829L	18,5	20,81	1094,7	144,94	1.4310	54,2 \| 78,8 \| 54,8 \| 29,0
T-19205L	10	23,13	1422,19	74,61	1.4310	73,1 \| 83,3 \| 78,2 \| 57,9
T-19225L	13,5	23,13	1481,57	99,12	1.4310	66,0 \| 85,2 \| 67,5 \| 45,4
T-19245L	17,5	23,13	1524,2	127,75	1.4310	58,3 \| 78,4 \| 60,3 \| 36,2
T-19265L	22,5	23,13	1558,44	163,14	1.4310	58,9 \| 79,3 \| 60,6 \| 36,7
T-16909L	11,5	25,9	1888,38	71,84	1.4310	87,9 \| 94,2 \| 89,9 \| 79,8
T-16919L	15,5	25,9	1965,24	95,68	1.4310	76,5 \| 88,0 \| 79,1 \| 62,3
T-16915L	15,5	11,9	1965,24	37,69	1.4310	76,5 \| 88,0 \| 79,0 \| 62,3
T-16929L	19,5	25,9	2014,76	119,53	1.4310	68,8 \| 82,7 \| 72,6 \| 51,2
T-16939L	24	25,9	2052,94	146,38	1.4310	70,8 \| 84,4 \| 74,0 \| 53,9
T-19305L	12	27,75	2364,22	71,76	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19325L	16	27,75	2459,2	94,43	1.4310	85,6 \| 91,7 \| 86,1 \| 79,0
T-19345L	21	27,75	2533,79	122,9	1.4310	74,7 \| 85,7 \| 75,8 \| 62,6
T-19365L	26	27,75	2582,84	151,29	1.4310	77,2 \| 87,2 \| 78,8 \| 65,6
T-17009L	12,5	29,6	2709,97	66,35	1.4310	88,3 \| 94,5 \| 89,9 \| 80,7
T-17019L	17	29,6	2827,78	89,08	1.4310	88,2 \| 86,0 \| 82,1 \| 96,4
T-17015L	17	13,6	2827,78	35,09	1.4310	88,1 \| 86,0 \| 82,1 \| 96,3
T-17029L	22	29,6	2909,76	114,35	1.4310	89,3 \| 86,7 \| 83,5 \| 97,7
T-19405L	12,4	33,3	3909,65	61,05	1.4310	70,7 \| 87,8 \| 72,8 \| 51,4
T-19425L	17,4	33,3	4113,81	84,22	1.4310	72,4 \| 78,5 \| 71,3 \| 67,4
T-19421L	17,4	15,3	4113,81	33,15	1.4310	48,4 \| 76,8 \| 47,4 \| 21,0
T-19445L	22,4	33,3	4240,2	107,39	1.4310	72,8 \| 79,4 \| 73,0 \| 66,0
T-19505L	17,5	37	5491,74	75,51	1.4310	59,6 \| 80,5 \| 62,4 \| 35,8
T-19501L	17,5	17	5491,74	29,73	1.4310	42,7 \| 75,9 \| 38,1 \| 14,1
T-19705L	20,5	19,13	7210,54	28,32	1.4310	37,8 \| 71,2 \| 32,0 \| 10,2
T-19806L	20	21,25	9706,06	25,01	1.4310	34,9 \| 72,2 \| 25,9 \| 6,7

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202089; Torzní pružina T-19325L

Země původu: DE, German; Torzní pružina T-19325L
