Torzní pružina T-16819L: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 90°

Cenová stupnice - Torzní pružina T-16819L

Množství Jedn. cena [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Torzní pružina Nakoupit

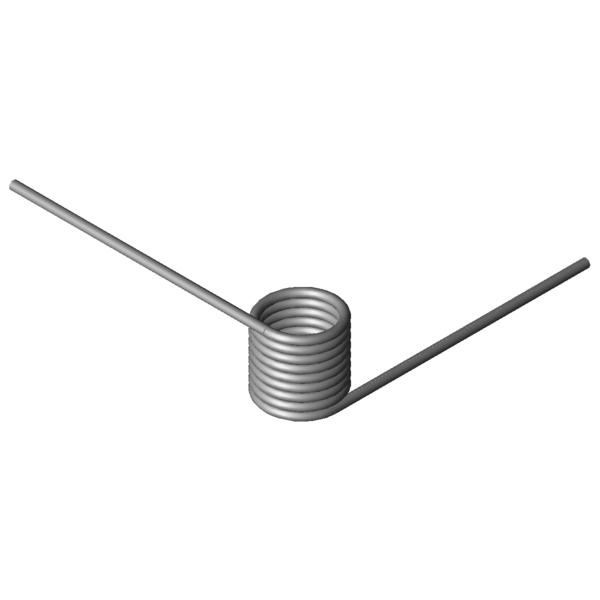

Obrázek produktu Torzní pružina T-16819L
Obrázek produktu Torzní pružina T-16819L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16819L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 90 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2,25 mm Prumer drátu
Di 15,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 20,81 mm Délka tělesa pružiny
Ls 70 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 285,94 Nmm (+/-) Tolerance maximum torque
Mn 1076,95 Nmm Největší točivý moment pružiny
alphan 121,97 Stupně Největší úhel otáčení pružiny
nt 8,25 Kus Počet vinutí
Ddmax 13,5 mm Největší možný průměr trnu
Ddmin 8 mm Menor diâmetro de mandril possível
Ditol 0,4 mm (+/-) tolerance of inner coil diameter
Gew 18,8074 g Hmotnost výrobku
PG L - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-16819L: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16819L: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16819L: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16819L: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 90°

síla-dráha-výpočet Torzní pružina T-16819L

Formulář dotazu Torzní pružina T-16819L: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 90°

Formulář dotazu Torzní pružina T-16819L

Podobné zkrutné pružiny pro Torzní pružina T-16819L: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-18859L 14,4 10 449,91 114,36 1.4310 61,0 | 70,7 | 67,8 | 44,6
T-18921L 13,5 11,25 572,76 86,87 1.4310 70,2 | 73,7 | 62,2 | 74,7
T-18933L 16 11,25 581,21 102,56 1.4310 70,1 | 77,0 | 69,0 | 64,2
T-19134L 15 12,5 825,31 91,34 1.4310 85,1 | 81,9 | 75,8 | 97,7
T-19159L 18 12,5 838,31 109,13 1.4310 83,0 | 78,4 | 83,7 | 87,0
T-16809L 11,5 20,81 1041,37 91,36 1.4310 84,9 | 91,4 | 85,8 | 77,5
T-16819L 15,5 20,81 1076,95 121,97 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16829L 18,5 20,81 1094,7 144,94 1.4310 90,5 | 94,6 | 91,3 | 85,5
T-16839L 23,5 20,81 1115,14 183,22 1.4310 79,7 | 88,7 | 81,6 | 68,9
T-19205L 10 23,13 1422,19 74,61 1.4310 65,4 | 81,5 | 68,4 | 46,3
T-19225L 13,5 23,13 1481,57 99,12 1.4310 75,0 | 89,0 | 77,0 | 59,1
T-19245L 17,5 23,13 1524,2 127,75 1.4310 82,2 | 89,5 | 83,1 | 74,0
T-19265L 22,5 23,13 1558,44 163,14 1.4310 82,4 | 83,0 | 71,9 | 92,4
T-16909L 11,5 25,9 1888,38 71,84 1.4310 56,6 | 78,3 | 58,0 | 33,6
T-16919L 15,5 25,9 1965,24 95,68 1.4310 65,5 | 86,9 | 66,6 | 43,0
T-16915L 15,5 11,9 1965,24 37,69 1.4310 46,3 | 79,2 | 42,9 | 16,9
T-16911L 15,5 9,1 1965,24 26,09 1.4310 41,5 | 74,7 | 38,1 | 11,7
T-16929L 19,5 25,9 2014,76 119,53 1.4310 69,4 | 80,1 | 75,7 | 52,4
T-19305L 12 27,75 2364,22 71,76 1.4310 51,6 | 75,8 | 52,2 | 26,8
T-19325L 16 27,75 2459,2 94,43 1.4310 58,9 | 82,3 | 60,6 | 33,9
T-19321L 16 12,75 2459,2 37,23 1.4310 42,7 | 77,7 | 37,2 | 13,4
T-17005L 12,5 13,6 2709,97 26,14 1.4310 37,1 | 72,1 | 30,6 | 8,5
Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202089; Torzní pružina T-16819L

Země původu: DE, German; Torzní pružina T-16819L
