Torzní pružina T-18933L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 90°

Cenová stupnice - Torzní pružina T-18933L

Množství Jedn. cena [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Torzní pružina Nakoupit

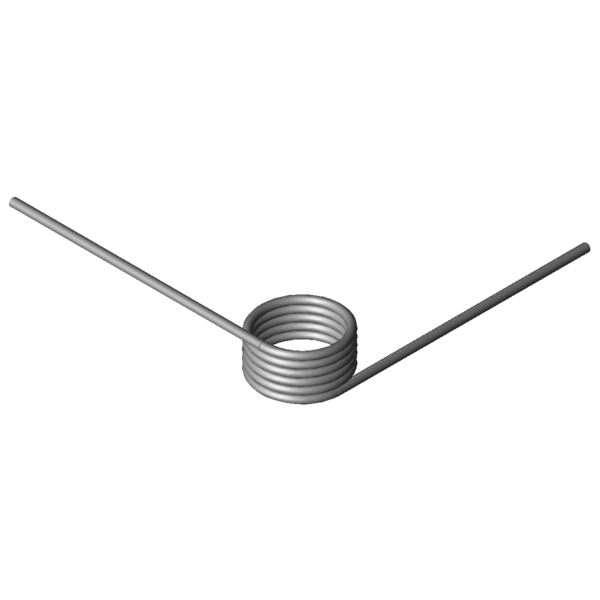

Obrázek produktu Torzní pružina T-18933L
Obrázek produktu Torzní pružina T-18933L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-18933L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 90 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 1,8 mm Prumer drátu
Di 16 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 11,25 mm Délka tělesa pružiny
Ls 60 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 145,74 Nmm (+/-) Tolerance maximum torque
Mn 581,21 Nmm Největší točivý moment pružiny
alphan 102,56 Stupně Největší úhel otáčení pružiny
nt 5,25 Kus Počet vinutí
Ddmax 13,8 mm Největší možný průměr trnu
Ddmin 10 mm Menor diâmetro de mandril possível
Ditol 0,4 mm (+/-) tolerance of inner coil diameter
Gew 8,2965 g Hmotnost výrobku
PG K - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-18933L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-18933L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-18933L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-18933L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 90°

síla-dráha-výpočet Torzní pružina T-18933L

Formulář dotazu Torzní pružina T-18933L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 90°

Formulář dotazu Torzní pružina T-18933L

Podobné zkrutné pružiny pro Torzní pružina T-18933L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-18734L 14,25 7,81 226,96 150,04 1.4310 47,6 | 85,5 | 40,7 | 16,5
T-16745L 16,2 8,75 295,06 140,67 1.4310 53,0 | 88,0 | 48,0 | 22,9
T-18834L 11,9 10 442,58 94,97 1.4310 83,6 | 84,1 | 84,4 | 82,2
T-18859L 14,4 10 449,91 114,36 1.4310 83,8 | 82,7 | 81,7 | 87,0
T-18884L 18,4 10 457,84 145,45 1.4310 80,8 | 89,2 | 83,7 | 69,6
T-18909L 10 11,25 554,97 64,92 1.4310 77,7 | 87,5 | 79,4 | 66,3
T-18921L 13,5 11,25 572,76 86,87 1.4310 79,6 | 88,6 | 81,6 | 68,6
T-18933L 16 11,25 581,21 102,56 1.4310 86,9 | 92,7 | 88,3 | 79,8
T-18945L 20,5 11,25 591,67 130,8 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19109L 11 12,5 798,72 67,65 1.4310 66,8 | 82,9 | 69,4 | 48,0
T-19134L 15 12,5 825,31 91,34 1.4310 68,4 | 84,4 | 70,8 | 50,1
T-19130L 15 8,5 825,31 56,52 1.4310 77,9 | 91,3 | 79,7 | 62,7
T-19159L 18 12,5 838,31 109,13 1.4310 75,1 | 89,3 | 77,0 | 58,9
T-19155L 18 8,5 838,31 67,51 1.4310 60,7 | 84,5 | 61,1 | 36,4
T-16815L 15,5 9,56 1076,95 48,05 1.4310 48,7 | 80,2 | 45,8 | 20,2
T-16811L 15,5 7,31 1076,95 33,26 1.4310 57,4 | 90,8 | 53,2 | 28,3
T-16825L 18,5 9,56 1094,7 57,1 1.4310 52,5 | 85,1 | 48,9 | 23,6
T-19221L 13,5 10,63 1481,57 39,12 1.4310 41,4 | 77,4 | 34,9 | 11,9
T-19241L 17,5 10,63 1524,2 50,31 1.4310 45,8 | 84,0 | 38,6 | 14,9
T-16905L 11,5 11,9 1888,38 28,3 1.4310 38,2 | 76,9 | 29,2 | 8,5
T-16915L 15,5 11,9 1965,24 37,69 1.4310 38,8 | 78,1 | 29,5 | 8,7
T-16911L 15,5 9,1 1965,24 26,09 1.4310 43,1 | 81,7 | 35,3 | 12,2
T-16925L 19,5 11,9 2014,76 47,09 1.4310 42,6 | 84,6 | 32,7 | 10,6
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202089; Torzní pružina T-18933L

Země původu: DE, German; Torzní pružina T-18933L
