Torzní pružina T-19130L: Nerezová ocel Ø 2 x 15 x 65 mm / 90°

Cenová stupnice - Torzní pružina T-19130L

Množství	Jedn. cena [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Torzní pružina Nakoupit

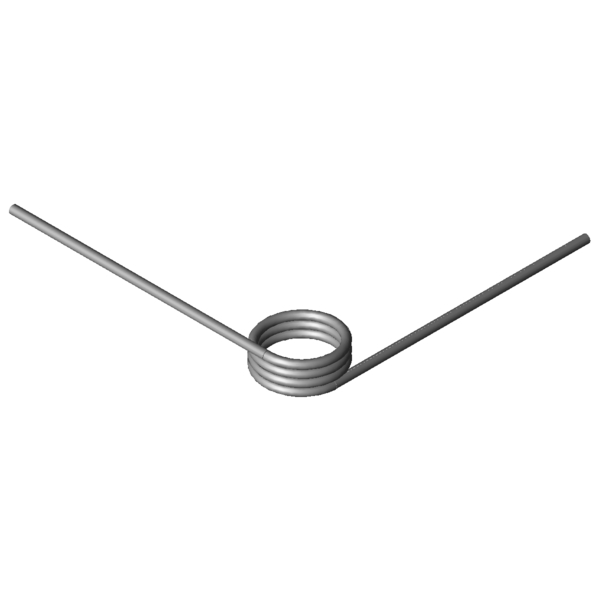

Obrázek produktu Torzní pružina T-19130L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19130L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	90	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2	mm	Prumer drátu
Di	15	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	8,5	mm	Délka tělesa pružiny
Ls	65	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	241,94	Nmm	(+/-) Tolerance maximum torque
Mn	825,31	Nmm	Největší točivý moment pružiny
alphan	56,52	Stupně	Největší úhel otáčení pružiny
nt	3,25	Kus	Počet vinutí
Ddmax	13,5	mm	Největší možný průměr trnu
Ddmin	12	mm	Menor diâmetro de mandril possível
Ditol	0,38	mm	(+/-) tolerance of inner coil diameter
Gew	7,5187	g	Hmotnost výrobku
PG	K	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-19130L: Nerezová ocel Ø 2 x 15 x 65 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19130L: Nerezová ocel Ø 2 x 15 x 65 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19130L: Nerezová ocel Ø 2 x 15 x 65 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19130L: Nerezová ocel Ø 2 x 15 x 65 mm / 90°

síla-dráha-výpočet Torzní pružina T-19130L

Formulář dotazu Torzní pružina T-19130L: Nerezová ocel Ø 2 x 15 x 65 mm / 90°

Formulář dotazu Torzní pružina T-19130L

Podobné zkrutné pružiny pro Torzní pružina T-19130L: Nerezová ocel Ø 2 x 15 x 65 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-16721L	10,4	8,75	285,09	91,13	1.4310	49,5 \| 78,8 \| 48,3 \| 21,4
T-16733L	12,6	8,75	289,84	109,92	1.4310	48,3 \| 83,7 \| 43,3 \| 18,1
T-16745L	16,2	8,75	295,06	140,67	1.4310	46,3 \| 86,6 \| 38,0 \| 14,4
T-16741L	16,2	5,95	295,06	87,08	1.4310	50,4 \| 77,5 \| 50,3 \| 23,2
T-18834L	11,9	10	442,58	94,97	1.4310	56,6 \| 81,4 \| 56,6 \| 31,9
T-18830L	11,9	6,8	442,58	58,73	1.4310	68,8 \| 79,8 \| 74,9 \| 51,6
T-18859L	14,4	10	449,91	114,36	1.4310	55,3 \| 87,0 \| 52,0 \| 26,9
T-18855L	14,4	6,8	449,91	70,82	1.4310	65,3 \| 85,3 \| 67,2 \| 43,5
T-18884L	18,4	10	457,84	145,45	1.4310	50,3 \| 82,2 \| 47,2 \| 21,6
T-18917L	13,5	7,65	572,76	53,78	1.4310	81,7 \| 90,0 \| 82,3 \| 72,9
T-18929L	16	7,65	581,21	63,49	1.4310	77,9 \| 91,3 \| 79,7 \| 62,7
T-18925L	16	5,85	581,21	43,95	1.4310	82,9 \| 84,2 \| 74,1 \| 90,6
T-18933L	16	11,25	581,21	102,56	1.4310	62,7 \| 86,4 \| 62,8 \| 38,8
T-19105L	11	8,5	798,72	41,83	1.4310	84,3 \| 91,1 \| 85,4 \| 76,5
T-19130L	15	8,5	825,31	56,52	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19155L	18	8,5	838,31	67,51	1.4310	90,2 \| 94,4 \| 91,1 \| 85,0
T-16805L	11,5	9,56	1041,37	35,99	1.4310	68,9 \| 84,8 \| 71,5 \| 50,5
T-16801L	11,5	7,31	1041,37	24,92	1.4310	60,2 \| 83,9 \| 61,7 \| 34,9
T-16815L	15,5	9,56	1076,95	48,05	1.4310	79,2 \| 91,5 \| 80,8 \| 65,1
T-16811L	15,5	7,31	1076,95	33,26	1.4310	67,8 \| 90,6 \| 67,7 \| 45,1
T-16825L	18,5	9,56	1094,7	57,1	1.4310	83,2 \| 86,3 \| 87,2 \| 76,2
T-16821L	18,5	7,31	1094,7	39,53	1.4310	70,2 \| 85,3 \| 72,7 \| 52,7
T-19221L	13,5	10,63	1481,57	39,12	1.4310	61,4 \| 83,3 \| 62,5 \| 38,6
T-16901L	11,5	9,1	1888,38	19,59	1.4310	44,9 \| 80,5 \| 39,2 \| 15,1
T-16911L	15,5	9,1	1965,24	26,09	1.4310	50,2 \| 87,2 \| 44,1 \| 19,4
T-16921L	19,5	9,1	2014,76	32,6	1.4310	51,2 \| 80,6 \| 49,3 \| 23,6
T-17001L	12,5	10,4	2709,97	18,1	1.4310	38,9 \| 75,9 \| 31,2 \| 9,8
T-17011L	17	10,4	2827,78	24,3	1.4310	42,0 \| 77,5 \| 36,1 \| 12,5

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202089; Torzní pružina T-19130L

Země původu: DE, German; Torzní pružina T-19130L
