Torzní pružina T-17001L: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 90°

Cenová stupnice - Torzní pružina T-17001L

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

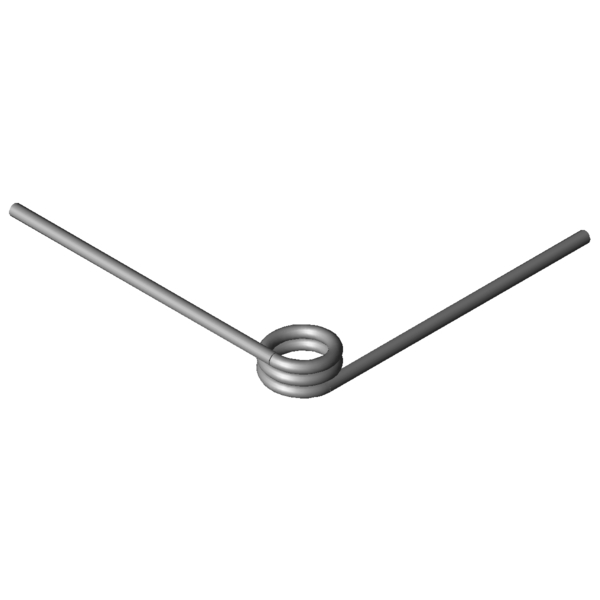

Obrázek produktu Torzní pružina T-17001L
Obrázek produktu Torzní pružina T-17001L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-17001L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 90 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 3,2 mm Prumer drátu
Di 12,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 10,4 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 1424,75 Nmm (+/-) Tolerance maximum torque
Mn 2709,97 Nmm Největší točivý moment pružiny
alphan 18,1 Stupně Největší úhel otáčení pružiny
nt 2,25 Kus Počet vinutí
Ddmax 11,1 mm Největší možný průměr trnu
Ddmin 8 mm Menor diâmetro de mandril possível
Ditol 0,3 mm (+/-) tolerance of inner coil diameter
Gew 17,1826 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-17001L: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-17001L: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-17001L: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-17001L: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 90°

síla-dráha-výpočet Torzní pružina T-17001L

Formulář dotazu Torzní pružina T-17001L: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 90°

Formulář dotazu Torzní pružina T-17001L

Podobné zkrutné pružiny pro Torzní pružina T-17001L: Nerezová ocel Ø 3,2 x 12,5 x 80 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19105L 11 8,5 798,72 41,83 1.4310 42,2 | 77,4 | 36,4 | 12,8
T-19130L 15 8,5 825,31 56,52 1.4310 38,9 | 75,9 | 31,2 | 9,8
T-19134L 15 12,5 825,31 91,34 1.4310 35,8 | 76,3 | 25,1 | 6,0
T-16805L 11,5 9,56 1041,37 35,99 1.4310 49,5 | 84,7 | 44,4 | 19,3
T-16801L 11,5 7,31 1041,37 24,92 1.4310 53,7 | 77,5 | 55,5 | 27,9
T-16815L 15,5 9,56 1076,95 48,05 1.4310 44,9 | 81,0 | 38,7 | 15,0
T-19201L 10 10,63 1422,19 29,34 1.4310 58,3 | 85,3 | 57,1 | 32,4
T-19221L 13,5 10,63 1481,57 39,12 1.4310 55,1 | 89,5 | 50,5 | 25,3
T-19241L 17,5 10,63 1524,2 50,31 1.4310 49,6 | 82,5 | 46,1 | 20,2
T-16901L 11,5 9,1 1888,38 19,59 1.4310 78,1 | 89,0 | 81,0 | 64,4
T-16905L 11,5 11,9 1888,38 28,3 1.4310 66,8 | 89,0 | 66,8 | 44,6
T-16911L 15,5 9,1 1965,24 26,09 1.4310 68,8 | 85,2 | 70,9 | 50,3
T-16915L 15,5 11,9 1965,24 37,69 1.4310 60,1 | 85,2 | 60,3 | 34,8
T-19301L 12 12,75 2364,22 28,25 1.4310 74,0 | 90,4 | 75,7 | 55,9
T-17001L 12,5 10,4 2709,97 18,1 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-17011L 17 10,4 2827,78 24,3 1.4310 84,7 | 91,2 | 85,2 | 77,7
Počet podobných kovových pružin: 15

Číslo celního sazebníku: 73202089; Torzní pružina T-17001L

Země původu: DE, German; Torzní pružina T-17001L
