Torzní pružina T-19241L: Nerezová ocel Ø 2,5 x 17,5 x 75 mm / 90°

Cenová stupnice - Torzní pružina T-19241L

Množství	Jedn. cena [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Torzní pružina Nakoupit

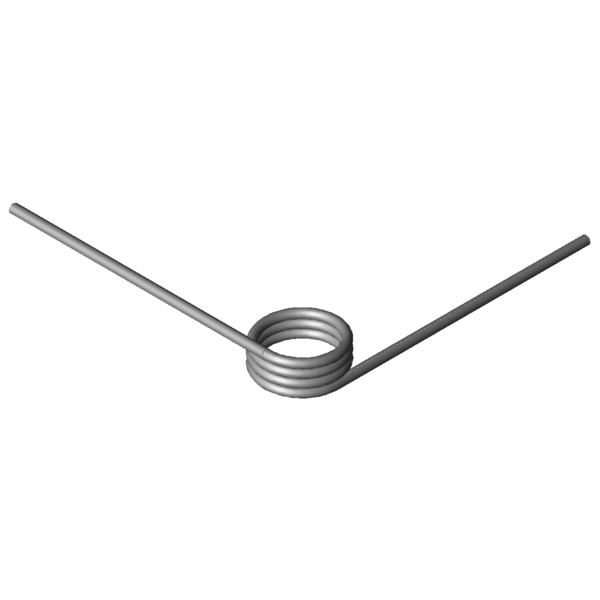

Obrázek produktu Torzní pružina T-19241L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19241L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	90	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,5	mm	Prumer drátu
Di	17,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	10,63	mm	Délka tělesa pružiny
Ls	75	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	487,09	Nmm	(+/-) Tolerance maximum torque
Mn	1524,2	Nmm	Největší točivý moment pružiny
alphan	50,31	Stupně	Největší úhel otáčení pružiny
nt	3,25	Kus	Počet vinutí
Ddmax	15,7	mm	Největší možný průměr trnu
Ddmin	14	mm	Menor diâmetro de mandril possível
Ditol	0,43	mm	(+/-) tolerance of inner coil diameter
Gew	13,7073	g	Hmotnost výrobku
PG	L	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-19241L: Nerezová ocel Ø 2,5 x 17,5 x 75 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19241L: Nerezová ocel Ø 2,5 x 17,5 x 75 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19241L: Nerezová ocel Ø 2,5 x 17,5 x 75 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19241L: Nerezová ocel Ø 2,5 x 17,5 x 75 mm / 90°

síla-dráha-výpočet Torzní pružina T-19241L

Formulář dotazu Torzní pružina T-19241L: Nerezová ocel Ø 2,5 x 17,5 x 75 mm / 90°

Formulář dotazu Torzní pružina T-19241L

Podobné zkrutné pružiny pro Torzní pružina T-19241L: Nerezová ocel Ø 2,5 x 17,5 x 75 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18921L	13,5	11,25	572,76	86,87	1.4310	50,2 \| 81,2 \| 47,7 \| 21,8
T-18933L	16	11,25	581,21	102,56	1.4310	49,4 \| 86,0 \| 43,6 \| 18,7
T-18929L	16	7,65	581,21	63,49	1.4310	55,8 \| 78,5 \| 58,7 \| 30,2
T-18945L	20,5	11,25	591,67	130,8	1.4310	45,8 \| 84,0 \| 38,6 \| 14,9
T-19134L	15	12,5	825,31	91,34	1.4310	56,0 \| 83,6 \| 54,6 \| 29,8
T-19130L	15	8,5	825,31	56,52	1.4310	67,2 \| 81,9 \| 71,6 \| 48,2
T-19159L	18	12,5	838,31	109,13	1.4310	54,4 \| 87,4 \| 50,6 \| 25,4
T-19155L	18	8,5	838,31	67,51	1.4310	63,8 \| 85,7 \| 64,8 \| 41,0
T-19151L	18	6,5	838,31	46,76	1.4310	70,9 \| 79,5 \| 74,0 \| 59,2
T-16815L	15,5	9,56	1076,95	48,05	1.4310	82,2 \| 89,5 \| 83,1 \| 74,0
T-16811L	15,5	7,31	1076,95	33,26	1.4310	81,5 \| 82,4 \| 68,4 \| 93,6
T-16825L	18,5	9,56	1094,7	57,1	1.4310	78,3 \| 91,5 \| 80,0 \| 63,3
T-16821L	18,5	7,31	1094,7	39,53	1.4310	83,7 \| 84,5 \| 75,2 \| 91,4
T-19221L	13,5	10,63	1481,57	39,12	1.4310	86,6 \| 92,4 \| 87,5 \| 80,0
T-19241L	17,5	10,63	1524,2	50,31	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19261L	22,5	10,63	1558,44	64,3	1.4310	86,9 \| 92,6 \| 88,0 \| 80,0
T-16915L	15,5	11,9	1965,24	37,69	1.4310	74,5 \| 89,1 \| 76,2 \| 58,1
T-16911L	15,5	9,1	1965,24	26,09	1.4310	64,2 \| 87,8 \| 64,7 \| 40,2
T-16925L	19,5	11,9	2014,76	47,09	1.4310	81,6 \| 89,5 \| 84,6 \| 70,8
T-16921L	19,5	9,1	2014,76	32,6	1.4310	69,2 \| 88,2 \| 70,2 \| 49,0
T-19321L	16	12,75	2459,2	37,23	1.4310	66,6 \| 86,0 \| 68,0 \| 45,9
T-19341L	21	12,75	2533,79	48,42	1.4310	73,1 \| 83,3 \| 78,2 \| 57,9
T-17001L	12,5	10,4	2709,97	18,1	1.4310	49,6 \| 82,5 \| 46,1 \| 20,2
T-17011L	17	10,4	2827,78	24,3	1.4310	56,1 \| 91,0 \| 51,1 \| 26,0
T-17015L	17	13,6	2827,78	35,09	1.4310	61,3 \| 84,5 \| 61,8 \| 37,6
T-17021L	22	10,4	2909,76	31,19	1.4310	58,3 \| 85,2 \| 57,2 \| 32,5

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202089; Torzní pružina T-19241L

Země původu: DE, German; Torzní pružina T-19241L
