Torzní pružina T-17029R: Nerezová ocel Ø 3,2 x 22 x 80 mm / 90°

Cenová stupnice - Torzní pružina T-17029R

Množství	Jedn. cena [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torzní pružina Nakoupit

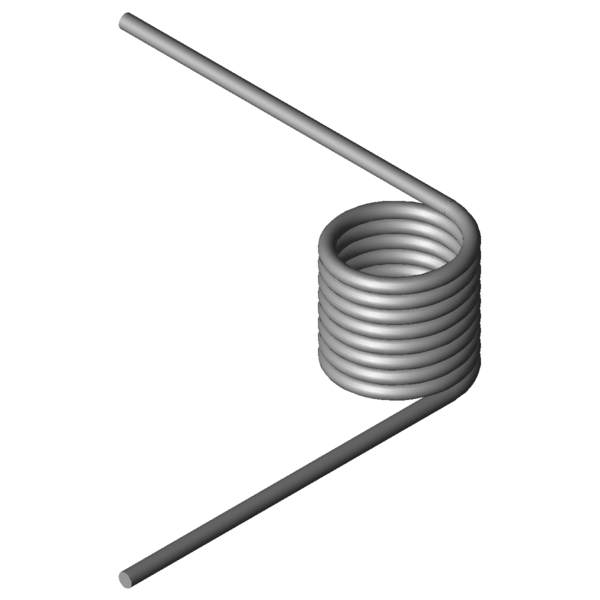

Obrázek produktu Torzní pružina T-17029R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-17029R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	90	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	3,2	mm	Prumer drátu
Di	22	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	29,6	mm	Délka tělesa pružiny
Ls	80	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	823,31	Nmm	(+/-) Tolerance maximum torque
Mn	2909,76	Nmm	Největší točivý moment pružiny
alphan	114,35	Stupně	Největší úhel otáčení pružiny
nt	8,25	Kus	Počet vinutí
Ddmax	19,3	mm	Největší možný průměr trnu
Ddmin	13	mm	Menor diâmetro de mandril possível
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	51,5506	g	Hmotnost výrobku
PG	M	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-17029R: Nerezová ocel Ø 3,2 x 22 x 80 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-17029R: Nerezová ocel Ø 3,2 x 22 x 80 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-17029R: Nerezová ocel Ø 3,2 x 22 x 80 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-17029R: Nerezová ocel Ø 3,2 x 22 x 80 mm / 90°

síla-dráha-výpočet Torzní pružina T-17029R

Formulář dotazu Torzní pružina T-17029R: Nerezová ocel Ø 3,2 x 22 x 80 mm / 90°

Formulář dotazu Torzní pružina T-17029R

Podobné zkrutné pružiny pro Torzní pružina T-17029R: Nerezová ocel Ø 3,2 x 22 x 80 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-16829R	18,5	20,81	1094,7	144,94	1.4310	54,3 \| 74,9 \| 58,3 \| 29,7
T-16839R	23,5	20,81	1115,14	183,22	1.4310	50,8 \| 78,1 \| 50,4 \| 23,9
T-19245R	17,5	23,13	1524,2	127,75	1.4310	65,5 \| 78,6 \| 70,9 \| 46,9
T-19265R	22,5	23,13	1558,44	163,14	1.4310	61,3 \| 84,7 \| 61,8 \| 37,5
T-16919R	15,5	25,9	1965,24	95,68	1.4310	79,4 \| 81,8 \| 75,6 \| 80,7
T-16929R	19,5	25,9	2014,76	119,53	1.4310	78,9 \| 87,9 \| 82,5 \| 66,2
T-16939R	24	25,9	2052,94	146,38	1.4310	72,8 \| 88,9 \| 74,3 \| 55,1
T-19305R	12	27,75	2364,22	71,76	1.4310	76,6 \| 80,7 \| 72,0 \| 77,2
T-19325R	16	27,75	2459,2	94,43	1.4310	89,3 \| 86,7 \| 83,5 \| 97,7
T-19345R	21	27,75	2533,79	122,9	1.4310	88,5 \| 94,3 \| 90,1 \| 81,0
T-19365R	26	27,75	2582,84	151,29	1.4310	80,0 \| 90,7 \| 82,2 \| 67,1
T-17009R	12,5	29,6	2709,97	66,35	1.4310	74,5 \| 85,6 \| 75,6 \| 62,3
T-17019R	17	29,6	2827,78	89,08	1.4310	86,7 \| 92,4 \| 87,5 \| 80,2
T-17029R	22	29,6	2909,76	114,35	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-17039R	27	29,6	2964,79	139,64	1.4310	89,1 \| 93,8 \| 90,0 \| 83,4
T-19405R	12,4	33,3	3909,65	61,05	1.4310	60,6 \| 78,0 \| 63,9 \| 39,7
T-19425R	17,4	33,3	4113,81	84,22	1.4310	70,0 \| 85,6 \| 72,2 \| 52,1
T-19445R	22,4	33,3	4240,2	107,39	1.4310	79,2 \| 92,0 \| 81,3 \| 64,4
T-19441R	22,4	15,3	4240,2	42,34	1.4310	52,6 \| 79,6 \| 52,8 \| 25,4
T-19465R	27,4	33,3	4326,15	130,67	1.4310	80,1 \| 86,0 \| 77,4 \| 76,9
T-19505R	17,5	37	5491,74	75,51	1.4310	58,1 \| 79,8 \| 59,5 \| 35,0
T-19525R	22,5	37	5673,53	96,18	1.4310	65,6 \| 85,9 \| 67,7 \| 43,1
T-19521R	22,5	17	5673,53	37,91	1.4310	45,9 \| 78,4 \| 42,2 \| 17,0
T-19545R	27,5	37	5798,12	116,76	1.4310	68,4 \| 80,0 \| 74,1 \| 51,2
T-19740R	20,5	41,63	7210,5	71,89	1.4310	51,8 \| 78,5 \| 51,6 \| 25,4
T-19705R	20,5	19,13	7210,54	28,32	1.4310	39,6 \| 76,3 \| 32,6 \| 10,0
T-19714R	25,5	19,13	7413,47	34,94	1.4310	40,3 \| 74,0 \| 34,9 \| 12,0
T-19806R	20	21,25	9706,06	25,01	1.4310	36,0 \| 75,6 \| 25,9 \| 6,6
T-19802R	20	16,25	9706,06	17,32	1.4310	32,3 \| 69,9 \| 22,6 \| 4,5

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202089; Torzní pružina T-17029R

Země původu: DE, German; Torzní pružina T-17029R

Obrázek produktu - Zkrutné pružiny T-17029R

QR-Code: Torzní pružina T-17029R
