Torzní pružina T-19265R: Nerezová ocel Ø 2,5 x 22,5 x 75 mm / 90°

Cenová stupnice - Torzní pružina T-19265R

Množství Jedn. cena [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Torzní pružina Nakoupit

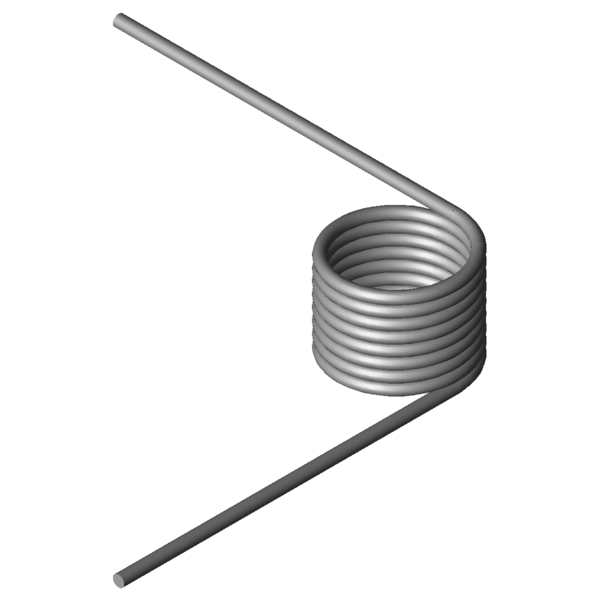

Obrázek produktu Torzní pružina T-19265R
Obrázek produktu Torzní pružina T-19265R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19265R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 90 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2,5 mm Prumer drátu
Di 22,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 23,13 mm Délka tělesa pružiny
Ls 75 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 348,38 Nmm (+/-) Tolerance maximum torque
Mn 1558,44 Nmm Největší točivý moment pružiny
alphan 163,14 Stupně Největší úhel otáčení pružiny
nt 8,25 Kus Počet vinutí
Ddmax 20,2 mm Největší možný průměr trnu
Ddmin 18 mm Menor diâmetro de mandril possível
Ditol 0,54 mm (+/-) tolerance of inner coil diameter
Gew 30,8763 g Hmotnost výrobku
PG L - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19265R: Nerezová ocel Ø 2,5 x 22,5 x 75 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19265R: Nerezová ocel Ø 2,5 x 22,5 x 75 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19265R: Nerezová ocel Ø 2,5 x 22,5 x 75 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19265R: Nerezová ocel Ø 2,5 x 22,5 x 75 mm / 90°

síla-dráha-výpočet Torzní pružina T-19265R

Formulář dotazu Torzní pružina T-19265R: Nerezová ocel Ø 2,5 x 22,5 x 75 mm / 90°

Formulář dotazu Torzní pružina T-19265R

Podobné zkrutné pružiny pro Torzní pružina T-19265R: Nerezová ocel Ø 2,5 x 22,5 x 75 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19184R 23 12,5 853,09 138,72 1.4310 70,5 | 77,3 | 69,9 | 64,4
T-16819R 15,5 20,81 1076,95 121,97 1.4310 82,4 | 83,0 | 71,9 | 92,4
T-16829R 18,5 20,81 1094,7 144,94 1.4310 82,0 | 87,4 | 79,5 | 79,1
T-16839R 23,5 20,81 1115,14 183,22 1.4310 78,6 | 91,9 | 80,3 | 63,7
T-19225R 13,5 23,13 1481,57 99,12 1.4310 76,2 | 86,7 | 77,9 | 63,9
T-19245R 17,5 23,13 1524,2 127,75 1.4310 86,9 | 92,6 | 88,1 | 80,1
T-19265R 22,5 23,13 1558,44 163,14 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16919R 15,5 25,9 1965,24 95,68 1.4310 66,0 | 82,5 | 69,0 | 46,5
T-16929R 19,5 25,9 2014,76 119,53 1.4310 73,5 | 88,4 | 75,3 | 56,7
T-16939R 24 25,9 2052,94 146,38 1.4310 80,6 | 90,8 | 82,8 | 68,1
T-19325R 16 27,75 2459,2 94,43 1.4310 58,9 | 79,3 | 60,6 | 36,7
T-19345R 21 27,75 2533,79 122,9 1.4310 67,1 | 86,7 | 68,4 | 46,3
T-19341R 21 12,75 2533,79 48,42 1.4310 47,0 | 77,3 | 45,6 | 18,3
T-19365R 26 27,75 2582,84 151,29 1.4310 72,3 | 84,4 | 76,5 | 56,0
T-17019R 17 29,6 2827,78 89,08 1.4310 54,1 | 77,3 | 54,9 | 30,1
T-17029R 22 29,6 2909,76 114,35 1.4310 61,3 | 84,7 | 61,8 | 37,5
T-17025R 22 13,6 2909,76 45,05 1.4310 44,5 | 78,2 | 40,6 | 14,8
T-17039R 27 29,6 2964,79 139,64 1.4310 64,6 | 79,9 | 69,1 | 45,0
T-19441R 22,4 15,3 4240,2 42,34 1.4310 39,8 | 78,4 | 31,4 | 9,5
T-19445R 22,4 33,3 4240,2 107,39 1.4310 51,7 | 79,5 | 51,3 | 24,2
T-19501R 17,5 17 5491,74 29,73 1.4310 33,2 | 71,3 | 23,3 | 5,2
T-19521R 22,5 17 5673,53 37,91 1.4310 36,8 | 78,7 | 25,4 | 6,4
Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202089; Torzní pružina T-19265R

Země původu: DE, German; Torzní pružina T-19265R

Obrázek produktu - Zkrutné pružiny T-19265R

Obrázek produktu - Zkrutné pružiny T-19265R

QR-Code: Torzní pružina T-19265R

QR-Code - Zkrutné pružiny - T-19265R | https://www.federnshop.com/cz/v%c3%bdrobek/zkrutn%c3%a9_pru%c5%beiny/t-19265r.html
