Torzní pružina T-18880R: Nerezová ocel Ø 1,6 x 18,4 x 60 mm / 90°

Cenová stupnice - Torzní pružina T-18880R

Množství	Jedn. cena [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Torzní pružina Nakoupit

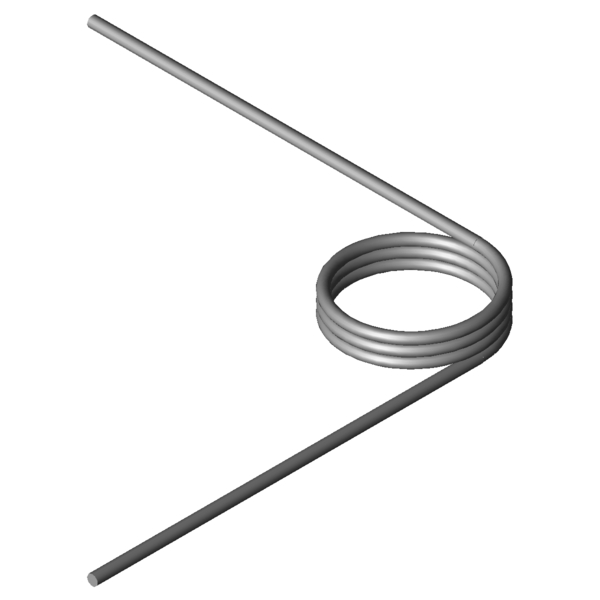

Obrázek produktu Torzní pružina T-18880R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-18880R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	90	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	1,6	mm	Prumer drátu
Di	18,4	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	6,8	mm	Délka tělesa pružiny
Ls	60	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	102,15	Nmm	(+/-) Tolerance maximum torque
Mn	457,84	Nmm	Největší točivý moment pružiny
alphan	90,02	Stupně	Největší úhel otáčení pružiny
nt	3,25	Kus	Počet vinutí
Ddmax	16,5	mm	Největší možný průměr trnu
Ddmin	14,7	mm	Menor diâmetro de mandril possível
Ditol	0,46	mm	(+/-) tolerance of inner coil diameter
Gew	5,1388	g	Hmotnost výrobku
PG	K	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-18880R: Nerezová ocel Ø 1,6 x 18,4 x 60 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-18880R: Nerezová ocel Ø 1,6 x 18,4 x 60 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-18880R: Nerezová ocel Ø 1,6 x 18,4 x 60 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-18880R: Nerezová ocel Ø 1,6 x 18,4 x 60 mm / 90°

síla-dráha-výpočet Torzní pružina T-18880R

Formulář dotazu Torzní pružina T-18880R: Nerezová ocel Ø 1,6 x 18,4 x 60 mm / 90°

Formulář dotazu Torzní pružina T-18880R

Podobné zkrutné pružiny pro Torzní pružina T-18880R: Nerezová ocel Ø 1,6 x 18,4 x 60 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18584R	11,5	6,25	119,48	155,45	1.4310	43,1 \| 72,3 \| 42,0 \| 15,1
T-18734R	14,25	7,81	226,96	150,04	1.4310	55,1 \| 80,9 \| 54,8 \| 29,7
T-18730R	14,25	5,31	226,96	92,86	1.4310	66,4 \| 77,9 \| 73,3 \| 48,1
T-16729R	12,6	5,95	289,84	68,04	1.4310	78,1 \| 81,2 \| 69,4 \| 83,8
T-16741R	16,2	5,95	295,06	87,08	1.4310	78,3 \| 87,7 \| 80,6 \| 66,6
T-16745R	16,2	8,75	295,06	140,67	1.4310	63,3 \| 84,4 \| 64,2 \| 41,2
T-16737R	16,2	4,55	295,06	60,29	1.4310	80,9 \| 80,8 \| 65,7 \| 96,2
T-18830R	11,9	6,8	442,58	58,73	1.4310	78,9 \| 88,2 \| 81,0 \| 67,5
T-18855R	14,4	6,8	449,91	70,82	1.4310	87,1 \| 92,8 \| 88,5 \| 80,1
T-18851R	14,4	5,2	449,91	49,05	1.4310	72,2 \| 84,9 \| 76,4 \| 55,4
T-18880R	18,4	6,8	457,84	90,02	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18917R	13,5	7,65	572,76	53,78	1.4310	67,1 \| 83,7 \| 69,8 \| 47,8
T-18913R	13,5	5,85	572,76	37,23	1.4310	58,8 \| 82,8 \| 60,6 \| 33,1
T-18929R	16	7,65	581,21	63,49	1.4310	72,8 \| 88,2 \| 74,7 \| 55,6
T-18925R	16	5,85	581,21	43,95	1.4310	63,2 \| 87,3 \| 63,8 \| 38,5
T-18941R	20,5	7,65	591,67	80,97	1.4310	80,8 \| 89,2 \| 83,7 \| 69,6
T-18937R	20,5	5,85	591,67	56,06	1.4310	68,7 \| 88,2 \| 69,8 \| 48,2
T-19101R	11	6,5	798,72	28,97	1.4310	47,2 \| 78,5 \| 44,8 \| 18,4
T-19126R	15	6,5	825,31	39,16	1.4310	53,1 \| 85,7 \| 49,5 \| 24,1
T-19130R	15	8,5	825,31	56,52	1.4310	58,2 \| 80,5 \| 59,1 \| 34,8
T-19151R	18	6,5	838,31	46,76	1.4310	57,6 \| 91,1 \| 53,3 \| 28,4
T-19155R	18	8,5	838,31	67,51	1.4310	63,9 \| 85,9 \| 64,8 \| 41,0
T-19176R	23	6,5	853,09	59,45	1.4310	60,2 \| 85,2 \| 59,9 \| 35,4
T-16801R	11,5	7,31	1041,37	24,92	1.4310	41,2 \| 75,5 \| 35,8 \| 12,2
T-16811R	15,5	7,31	1076,95	33,26	1.4310	46,1 \| 82,8 \| 39,7 \| 15,7
T-16821R	18,5	7,31	1094,7	39,53	1.4310	49,7 \| 87,9 \| 42,9 \| 18,4

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202089; Torzní pružina T-18880R

Země původu: DE, German; Torzní pružina T-18880R
