Torzní pružina T-18941R: Nerezová ocel Ø 1,8 x 20,5 x 60 mm / 90°

Cenová stupnice - Torzní pružina T-18941R

Množství	Jedn. cena [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Torzní pružina Nakoupit

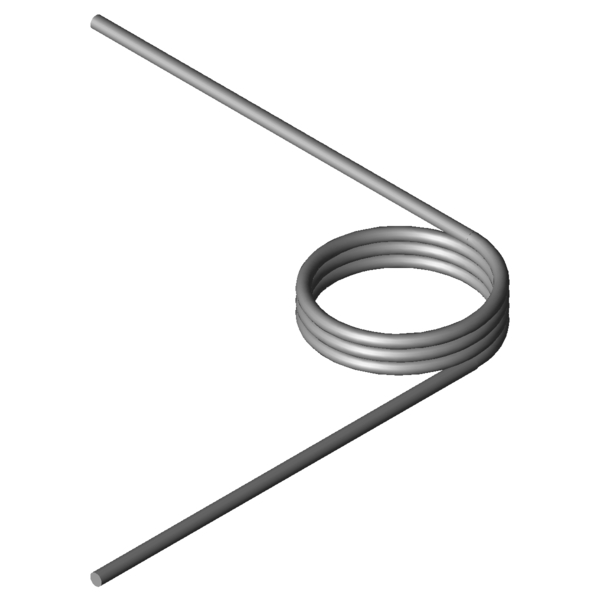

Obrázek produktu Torzní pružina T-18941R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-18941R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	90	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	1,8	mm	Prumer drátu
Di	20,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	7,65	mm	Délka tělesa pružiny
Ls	60	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	146,09	Nmm	(+/-) Tolerance maximum torque
Mn	591,67	Nmm	Největší točivý moment pružiny
alphan	80,97	Stupně	Největší úhel otáčení pružiny
nt	3,25	Kus	Počet vinutí
Ddmax	17,4	mm	Největší možný průměr trnu
Ddmin	12	mm	Menor diâmetro de mandril possível
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	6,9749	g	Hmotnost výrobku
PG	K	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-18941R: Nerezová ocel Ø 1,8 x 20,5 x 60 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-18941R: Nerezová ocel Ø 1,8 x 20,5 x 60 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-18941R: Nerezová ocel Ø 1,8 x 20,5 x 60 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-18941R: Nerezová ocel Ø 1,8 x 20,5 x 60 mm / 90°

síla-dráha-výpočet Torzní pružina T-18941R

Formulář dotazu Torzní pružina T-18941R: Nerezová ocel Ø 1,8 x 20,5 x 60 mm / 90°

Formulář dotazu Torzní pružina T-18941R

Podobné zkrutné pružiny pro Torzní pružina T-18941R: Nerezová ocel Ø 1,8 x 20,5 x 60 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18709R	11,25	7,81	223,16	118,95	1.4310	50,9 \| 74,1 \| 52,9 \| 25,7
T-18734R	14,25	7,81	226,96	150,04	1.4310	48,6 \| 79,0 \| 46,2 \| 20,7
T-16745R	16,2	8,75	295,06	140,67	1.4310	54,6 \| 81,4 \| 53,7 \| 28,7
T-16741R	16,2	5,95	295,06	87,08	1.4310	65,3 \| 78,2 \| 71,4 \| 46,4
T-18855R	14,4	6,8	449,91	70,82	1.4310	83,8 \| 82,7 \| 81,8 \| 86,9
T-18880R	18,4	6,8	457,84	90,02	1.4310	80,8 \| 89,2 \| 83,7 \| 69,6
T-18884R	18,4	10	457,84	145,45	1.4310	64,9 \| 85,0 \| 66,5 \| 43,1
T-18876R	18,4	5,2	457,84	62,35	1.4310	86,3 \| 82,2 \| 77,2 \| 99,5
T-18917R	13,5	7,65	572,76	53,78	1.4310	79,6 \| 88,6 \| 81,6 \| 68,6
T-18929R	16	7,65	581,21	63,49	1.4310	86,9 \| 92,7 \| 88,3 \| 79,8
T-18925R	16	5,85	581,21	43,95	1.4310	72,1 \| 84,8 \| 76,3 \| 55,3
T-18941R	20,5	7,65	591,67	80,97	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19130R	15	8,5	825,31	56,52	1.4310	68,4 \| 84,4 \| 70,7 \| 50,0
T-19126R	15	6,5	825,31	39,16	1.4310	59,1 \| 82,7 \| 60,0 \| 34,7
T-19155R	18	8,5	838,31	67,51	1.4310	75,0 \| 89,3 \| 77,0 \| 58,8
T-19151R	18	6,5	838,31	46,76	1.4310	64,2 \| 87,6 \| 64,2 \| 40,8
T-19180R	23	8,5	853,09	85,9	1.4310	81,7 \| 89,7 \| 81,8 \| 73,6
T-19176R	23	6,5	853,09	59,45	1.4310	70,1 \| 88,0 \| 71,4 \| 50,9
T-16801R	11,5	7,31	1041,37	24,92	1.4310	46,2 \| 77,2 \| 43,8 \| 17,5
T-16811R	15,5	7,31	1076,95	33,26	1.4310	51,4 \| 83,7 \| 48,0 \| 22,6
T-16821R	18,5	7,31	1094,7	39,53	1.4310	55,5 \| 88,6 \| 51,4 \| 26,4
T-16825R	18,5	9,56	1094,7	57,1	1.4310	61,3 \| 83,4 \| 62,3 \| 38,1
T-16831R	23,5	7,31	1115,14	49,97	1.4310	59,2 \| 87,6 \| 57,4 \| 32,7
T-16835R	23,5	9,56	1115,14	72,18	1.4310	66,9 \| 82,4 \| 71,1 \| 47,3
T-19261R	22,5	10,63	1558,44	64,3	1.4310	55,7 \| 78,4 \| 58,7 \| 30,1
T-16911R	15,5	9,1	1965,24	26,09	1.4310	38,5 \| 74,7 \| 31,2 \| 9,7
T-16921R	19,5	9,1	2014,76	32,6	1.4310	42,6 \| 81,2 \| 34,8 \| 11,8

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202089; Torzní pružina T-18941R

Země původu: DE, German; Torzní pružina T-18941R
