Torzní pružina T-16831R: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 90°

Cenová stupnice - Torzní pružina T-16831R

Množství Jedn. cena [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Torzní pružina Nakoupit

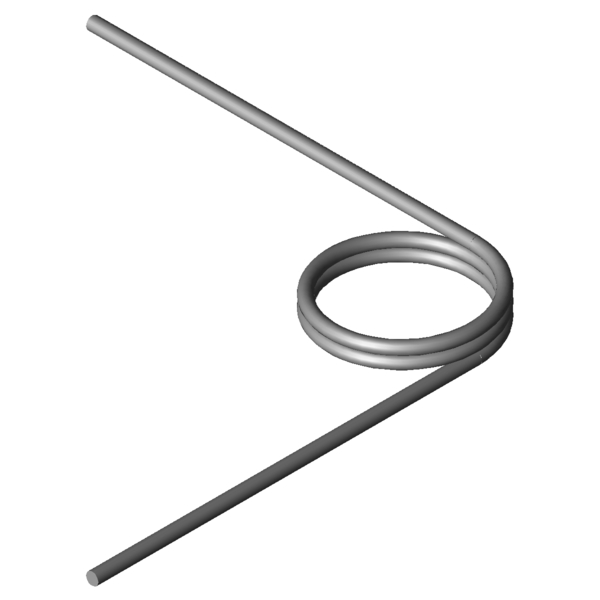

Obrázek produktu Torzní pružina T-16831R
Obrázek produktu Torzní pružina T-16831R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16831R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 90 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2,25 mm Prumer drátu
Di 23,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 7,31 mm Délka tělesa pružiny
Ls 70 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 324,27 Nmm (+/-) Tolerance maximum torque
Mn 1115,14 Nmm Největší točivý moment pružiny
alphan 49,97 Stupně Největší úhel otáčení pružiny
nt 2,25 Kus Počet vinutí
Ddmax 20,1 mm Největší možný průměr trnu
Ddmin 15 mm Menor diâmetro de mandril possível
Ditol 0,55 mm (+/-) tolerance of inner coil diameter
Gew 10,094 g Hmotnost výrobku
PG L - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-16831R: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16831R: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16831R: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16831R: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 90°

síla-dráha-výpočet Torzní pružina T-16831R

Formulář dotazu Torzní pružina T-16831R: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 90°

Formulář dotazu Torzní pružina T-16831R

Podobné zkrutné pružiny pro Torzní pružina T-16831R: Nerezová ocel Ø 2,25 x 23,5 x 70 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-18929R 16 7,65 581,21 63,49 1.4310 62,5 | 81,2 | 65,4 | 41,0
T-18925R 16 5,85 581,21 43,95 1.4310 68,4 | 76,0 | 70,0 | 59,3
T-18941R 20,5 7,65 591,67 80,97 1.4310 59,2 | 87,6 | 57,4 | 32,7
T-18937R 20,5 5,85 591,67 56,06 1.4310 66,9 | 82,4 | 71,1 | 47,3
T-19126R 15 6,5 825,31 39,16 1.4310 83,7 | 80,5 | 76,2 | 94,4
T-19130R 15 8,5 825,31 56,52 1.4310 75,4 | 79,6 | 81,2 | 65,4
T-19151R 18 6,5 838,31 46,76 1.4310 83,2 | 84,8 | 84,4 | 80,3
T-19155R 18 8,5 838,31 67,51 1.4310 71,4 | 83,8 | 74,6 | 55,6
T-19176R 23 6,5 853,09 59,45 1.4310 78,8 | 91,9 | 80,3 | 64,3
T-19180R 23 8,5 853,09 85,9 1.4310 67,6 | 90,9 | 67,3 | 44,5
T-16801R 11,5 7,31 1041,37 24,92 1.4310 69,3 | 83,0 | 71,6 | 53,4
T-16811R 15,5 7,31 1076,95 33,26 1.4310 79,7 | 88,7 | 81,6 | 68,9
T-16821R 18,5 7,31 1094,7 39,53 1.4310 87,4 | 92,9 | 88,6 | 80,6
T-16825R 18,5 9,56 1094,7 57,1 1.4310 87,9 | 85,1 | 92,8 | 85,9
T-16831R 23,5 7,31 1115,14 49,97 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19261R 22,5 10,63 1558,44 64,3 1.4310 83,8 | 84,8 | 74,6 | 92,1
T-16911R 15,5 9,1 1965,24 26,09 1.4310 53,2 | 75,5 | 54,5 | 29,6
T-16921R 19,5 9,1 2014,76 32,6 1.4310 59,2 | 81,2 | 60,3 | 36,1
T-16931R 24 9,1 2052,94 39,92 1.4310 65,6 | 86,2 | 67,1 | 43,4
T-17021R 22 10,4 2909,76 31,19 1.4310 50,8 | 78,1 | 50,4 | 23,9
T-17031R 27 10,4 2964,79 38,08 1.4310 53,8 | 75,9 | 56,9 | 28,7
Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202089; Torzní pružina T-16831R

Země původu: DE, German; Torzní pružina T-16831R
