Torzní pružina T-17031R: Nerezová ocel Ø 3,2 x 27 x 80 mm / 90°

Cenová stupnice - Torzní pružina T-17031R

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

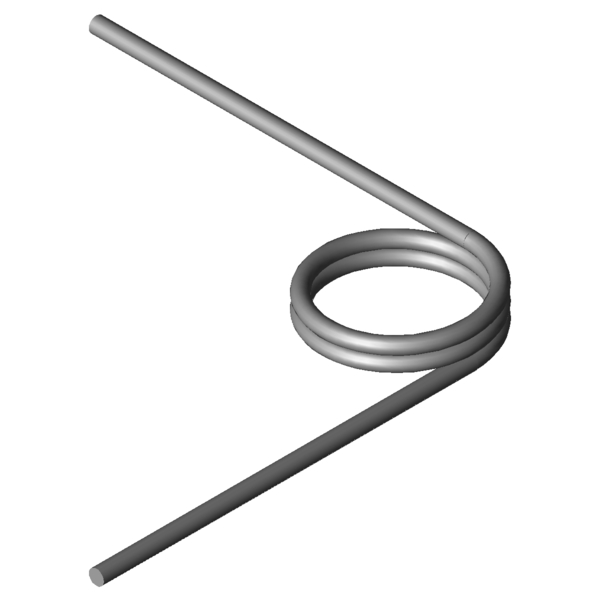

Obrázek produktu Torzní pružina T-17031R
Obrázek produktu Torzní pružina T-17031R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-17031R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 90 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 3,2 mm Prumer drátu
Di 27 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 10,4 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 1027,27 Nmm (+/-) Tolerance maximum torque
Mn 2964,79 Nmm Největší točivý moment pružiny
alphan 38,08 Stupně Největší úhel otáčení pružiny
nt 2,25 Kus Počet vinutí
Ddmax 23,5 mm Největší možný průměr trnu
Ddmin 18 mm Menor diâmetro de mandril possível
Ditol 0,6 mm (+/-) tolerance of inner coil diameter
Gew 23,6798 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-17031R: Nerezová ocel Ø 3,2 x 27 x 80 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-17031R: Nerezová ocel Ø 3,2 x 27 x 80 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-17031R: Nerezová ocel Ø 3,2 x 27 x 80 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-17031R: Nerezová ocel Ø 3,2 x 27 x 80 mm / 90°

síla-dráha-výpočet Torzní pružina T-17031R

Formulář dotazu Torzní pružina T-17031R: Nerezová ocel Ø 3,2 x 27 x 80 mm / 90°

Formulář dotazu Torzní pružina T-17031R

Podobné zkrutné pružiny pro Torzní pružina T-17031R: Nerezová ocel Ø 3,2 x 27 x 80 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-16835R 23,5 9,56 1115,14 72,18 1.4310 49,4 | 83,1 | 45,2 | 19,8
T-16831R 23,5 7,31 1115,14 49,97 1.4310 53,8 | 75,9 | 56,9 | 28,7
T-19221R 13,5 10,63 1481,57 39,12 1.4310 65,9 | 75,3 | 73,7 | 48,6
T-19241R 17,5 10,63 1524,2 50,31 1.4310 60,9 | 80,3 | 63,6 | 38,9
T-19261R 22,5 10,63 1558,44 64,3 1.4310 57,8 | 86,4 | 55,9 | 31,1
T-16921R 19,5 9,1 2014,76 32,6 1.4310 79,5 | 82,4 | 76,8 | 79,4
T-16925R 19,5 11,9 2014,76 47,09 1.4310 70,6 | 82,4 | 74,4 | 55,0
T-16931R 24 9,1 2052,94 39,92 1.4310 78,8 | 88,0 | 82,3 | 66,1
T-16935R 24 11,9 2052,94 57,66 1.4310 67,1 | 87,9 | 67,6 | 45,7
T-19341R 21 12,75 2533,79 48,42 1.4310 77,9 | 84,4 | 82,1 | 67,2
T-19361R 26 12,75 2582,84 59,62 1.4310 73,9 | 90,5 | 75,5 | 55,6
T-17011R 17 10,4 2827,78 24,3 1.4310 78,1 | 87,7 | 79,6 | 66,9
T-17021R 22 10,4 2909,76 31,19 1.4310 89,1 | 93,8 | 90,0 | 83,5
T-17025R 22 13,6 2909,76 45,05 1.4310 86,8 | 86,0 | 91,3 | 83,0
T-17031R 27 10,4 2964,79 38,08 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19461R 27,4 15,3 4326,15 51,43 1.4310 83,0 | 85,1 | 71,3 | 92,6
T-19710R 25,5 14,63 7413,47 24,19 1.4310 52,0 | 78,9 | 51,8 | 25,4
T-19719R 30,5 14,63 7558,94 28,77 1.4310 54,6 | 76,9 | 57,4 | 29,6
Počet podobných kovových pružin: 17

Číslo celního sazebníku: 73202089; Torzní pružina T-17031R

Země původu: DE, German; Torzní pružina T-17031R
