Torzní pružina T-19261R: Nerezová ocel Ø 2,5 x 22,5 x 75 mm / 90°

Cenová stupnice - Torzní pružina T-19261R

Množství	Jedn. cena [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Torzní pružina Nakoupit

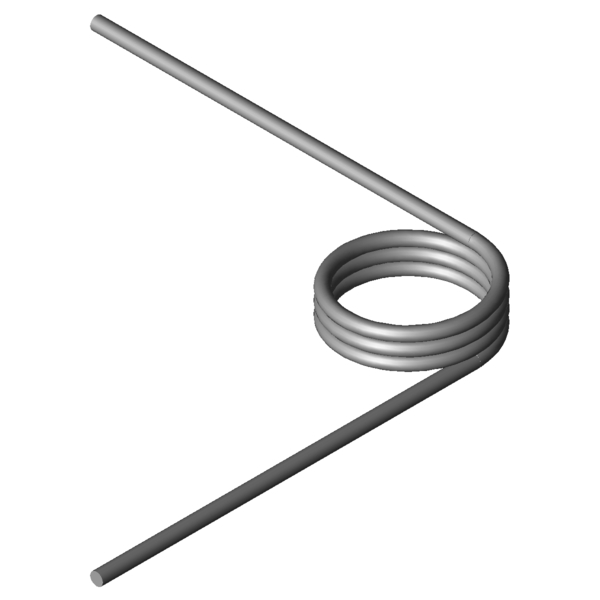

Obrázek produktu Torzní pružina T-19261R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19261R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	90	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,5	mm	Prumer drátu
Di	22,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	10,63	mm	Délka tělesa pružiny
Ls	75	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	435,67	Nmm	(+/-) Tolerance maximum torque
Mn	1558,44	Nmm	Největší točivý moment pružiny
alphan	64,3	Stupně	Největší úhel otáčení pružiny
nt	3,25	Kus	Počet vinutí
Ddmax	20,2	mm	Největší možný průměr trnu
Ddmin	18	mm	Menor diâmetro de mandril possível
Ditol	0,54	mm	(+/-) tolerance of inner coil diameter
Gew	15,6825	g	Hmotnost výrobku
PG	L	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-19261R: Nerezová ocel Ø 2,5 x 22,5 x 75 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19261R: Nerezová ocel Ø 2,5 x 22,5 x 75 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19261R: Nerezová ocel Ø 2,5 x 22,5 x 75 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19261R: Nerezová ocel Ø 2,5 x 22,5 x 75 mm / 90°

síla-dráha-výpočet Torzní pružina T-19261R

Formulář dotazu Torzní pružina T-19261R: Nerezová ocel Ø 2,5 x 22,5 x 75 mm / 90°

Formulář dotazu Torzní pružina T-19261R

Podobné zkrutné pružiny pro Torzní pružina T-19261R: Nerezová ocel Ø 2,5 x 22,5 x 75 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18933R	16	11,25	581,21	102,56	1.4310	50,9 \| 79,2 \| 50,0 \| 23,4
T-18945R	20,5	11,25	591,67	130,8	1.4310	49,4 \| 85,9 \| 43,6 \| 18,7
T-18941R	20,5	7,65	591,67	80,97	1.4310	55,7 \| 78,4 \| 58,7 \| 30,1
T-19159R	18	12,5	838,31	109,13	1.4310	56,6 \| 81,7 \| 56,4 \| 31,7
T-19155R	18	8,5	838,31	67,51	1.4310	68,6 \| 80,0 \| 74,5 \| 51,2
T-19184R	23	12,5	853,09	138,72	1.4310	54,5 \| 87,6 \| 50,5 \| 25,4
T-19180R	23	8,5	853,09	85,9	1.4310	63,9 \| 85,9 \| 64,8 \| 41,0
T-19176R	23	6,5	853,09	59,45	1.4310	70,8 \| 79,7 \| 73,6 \| 59,2
T-16815R	15,5	9,56	1076,95	48,05	1.4310	82,4 \| 82,9 \| 71,9 \| 92,5
T-16825R	18,5	9,56	1094,7	57,1	1.4310	82,0 \| 87,4 \| 79,5 \| 79,1
T-16835R	23,5	9,56	1115,14	72,18	1.4310	78,7 \| 91,9 \| 80,3 \| 63,7
T-16831R	23,5	7,31	1115,14	49,97	1.4310	83,8 \| 84,8 \| 74,6 \| 92,1
T-19221R	13,5	10,63	1481,57	39,12	1.4310	76,2 \| 86,7 \| 78,0 \| 64,0
T-19241R	17,5	10,63	1524,2	50,31	1.4310	86,9 \| 92,6 \| 88,0 \| 80,0
T-19261R	22,5	10,63	1558,44	64,3	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16915R	15,5	11,9	1965,24	37,69	1.4310	66,0 \| 82,5 \| 69,0 \| 46,5
T-16911R	15,5	9,1	1965,24	26,09	1.4310	57,8 \| 81,3 \| 59,9 \| 32,2
T-16925R	19,5	11,9	2014,76	47,09	1.4310	73,5 \| 88,4 \| 75,3 \| 56,6
T-16921R	19,5	9,1	2014,76	32,6	1.4310	63,5 \| 87,2 \| 64,0 \| 39,2
T-16935R	24	11,9	2052,94	57,66	1.4310	80,6 \| 90,8 \| 82,8 \| 68,1
T-16931R	24	9,1	2052,94	39,92	1.4310	68,6 \| 89,5 \| 69,0 \| 47,1
T-19341R	21	12,75	2533,79	48,42	1.4310	67,1 \| 86,7 \| 68,4 \| 46,3
T-19361R	26	12,75	2582,84	59,62	1.4310	72,3 \| 84,4 \| 76,5 \| 55,9
T-17011R	17	10,4	2827,78	24,3	1.4310	50,4 \| 83,8 \| 46,5 \| 20,8
T-17021R	22	10,4	2909,76	31,19	1.4310	56,1 \| 91,2 \| 51,0 \| 26,0
T-17025R	22	13,6	2909,76	45,05	1.4310	61,3 \| 84,7 \| 61,8 \| 37,5
T-17031R	27	10,4	2964,79	38,08	1.4310	57,8 \| 86,4 \| 55,9 \| 31,1
T-19441R	22,4	15,3	4240,2	42,34	1.4310	51,7 \| 79,5 \| 51,3 \| 24,2

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202089; Torzní pružina T-19261R

Země původu: DE, German; Torzní pružina T-19261R
