Torzní pružina T-19719R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 90°

Cenová stupnice - Torzní pružina T-19719R

Množství Jedn. cena [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Torzní pružina Nakoupit

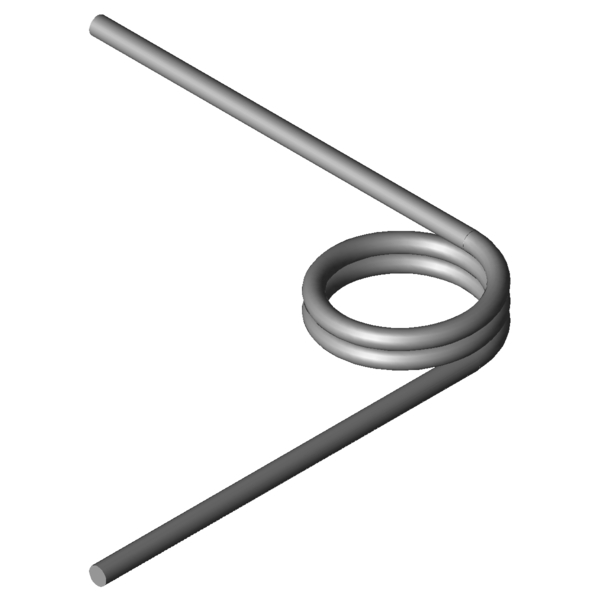

Obrázek produktu Torzní pružina T-19719R
Obrázek produktu Torzní pružina T-19719R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19719R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 90 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 4,5 mm Prumer drátu
Di 30,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 14,63 mm Délka tělesa pružiny
Ls 100 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 3146,82 Nmm (+/-) Tolerance maximum torque
Mn 7558,94 Nmm Největší točivý moment pružiny
alphan 28,77 Stupně Největší úhel otáčení pružiny
nt 2,25 Kus Počet vinutí
Ddmax 26,9 mm Největší možný průměr trnu
Ddmin 19 mm Menor diâmetro de mandril possível
Ditol 0,7 mm (+/-) tolerance of inner coil diameter
Gew 56,0979 g Hmotnost výrobku
PG S - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19719R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 90°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19719R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 90°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19719R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 90°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19719R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 90°

síla-dráha-výpočet Torzní pružina T-19719R

Formulář dotazu Torzní pružina T-19719R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 90°

Formulář dotazu Torzní pružina T-19719R

Podobné zkrutné pružiny pro Torzní pružina T-19719R: Nerezová ocel Ø 4,5 x 30,5 x 100 mm / 90°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-17015R 17 13,6 2827,78 35,09 1.4310 54,5 | 73,3 | 59,7 | 30,7
T-17025R 22 13,6 2909,76 45,05 1.4310 51,5 | 78,7 | 51,2 | 24,6
T-17021R 22 10,4 2909,76 31,19 1.4310 57,4 | 71,4 | 65,4 | 35,5
T-17035R 27 13,6 2964,79 55,01 1.4310 50,2 | 84,2 | 45,8 | 20,5
T-17031R 27 10,4 2964,79 38,08 1.4310 54,6 | 76,9 | 57,4 | 29,6
T-19421R 17,4 15,3 4113,81 33,15 1.4310 65,1 | 77,6 | 70,6 | 47,2
T-19441R 22,4 15,3 4240,2 42,34 1.4310 61,1 | 83,0 | 62,0 | 38,1
T-19461R 27,4 15,3 4326,15 51,43 1.4310 59,0 | 88,5 | 56,6 | 32,0
T-19521R 22,5 17 5673,53 37,91 1.4310 71,8 | 82,9 | 75,5 | 57,0
T-19561R 32,5 17 5888,83 54,1 1.4310 65,5 | 89,6 | 65,5 | 41,4
T-19541R 27,5 17 5960,44 46,01 1.4310 69,5 | 88,4 | 70,7 | 49,3
T-19701R 20,5 14,63 7210,54 19,61 1.4310 80,8 | 89,1 | 81,8 | 71,5
T-19710R 25,5 14,63 7413,47 24,19 1.4310 90,4 | 94,5 | 91,1 | 85,7
T-19714R 25,5 19,13 7413,47 34,94 1.4310 85,9 | 86,7 | 90,2 | 80,8
T-19719R 30,5 14,63 7558,94 28,77 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19728R 35,5 14,63 7668,33 33,36 1.4310 91,7 | 95,3 | 92,4 | 87,5
T-19732R 35,5 19,13 7668,33 48,19 1.4310 75,7 | 87,5 | 79,1 | 60,6
T-19802R 20 16,25 9706,06 17,32 1.4310 65,9 | 81,9 | 69,0 | 46,9
T-19816R 28 16,25 10155,28 23,91 1.4310 77,1 | 90,6 | 78,8 | 61,9
T-19820R 28 21,25 10155,28 34,54 1.4310 83,9 | 83,6 | 78,9 | 89,4
T-19831R 36 16,25 10430,68 30,52 1.4310 82,8 | 88,3 | 83,4 | 76,9
T-19846R 44 16,25 10616,8 37,12 1.4310 83,1 | 83,1 | 74,4 | 91,9
Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202089; Torzní pružina T-19719R

Země původu: DE, German; Torzní pružina T-19719R
