Torzní pružina T-19846R: Nerezová ocel Ø 5 x 44 x 150 mm / 90°

Name: T-19846R - Zkrutné pružiny
SKU: T-19846R
Availability: InStock

Cenová stupnice - Torzní pružina T-19846R

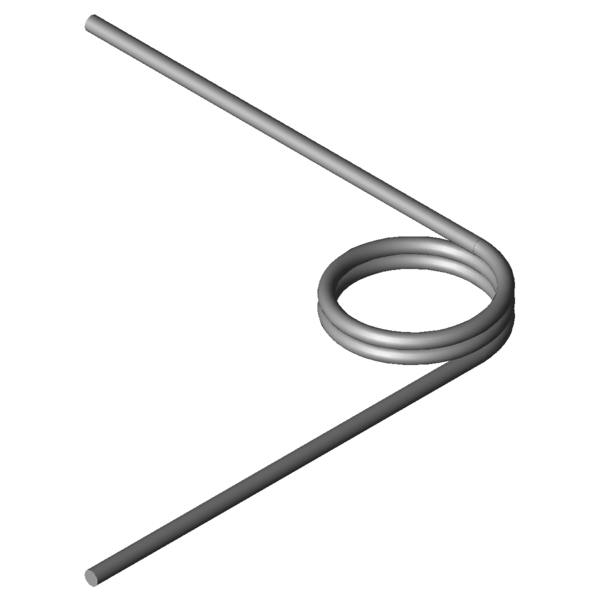

Obrázek produktu Torzní pružina T-19846R

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	90	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	5	mm	Prumer drátu
Di	44	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	16,25	mm	Délka tělesa pružiny
Ls	150	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	3845,56	Nmm	(+/-) Tolerance maximum torque
Mn	10616,8	Nmm	Největší točivý moment pružiny
alphan	37,12	Stupně	Největší úhel otáčení pružiny
nt	2,25	Kus	Počet vinutí
Ddmax	39	mm	Největší možný průměr trnu
Ddmin	32	mm	Menor diâmetro de mandril possível
Ditol	0,9	mm	(+/-) tolerance of inner coil diameter
Gew	100,3009	g	Hmotnost výrobku
PG	T	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-19541R	27,5	17	5960,44	46,01	1.4310	64,4 \| 79,4 \| 68,4 \| 45,3
T-19701R	20,5	14,63	7210,54	19,61	1.4310	71,2 \| 75,5 \| 60,4 \| 77,8
T-19705R	20,5	19,13	7210,54	28,32	1.4310	78,3 \| 73,8 \| 72,1 \| 89,0
T-19710R	25,5	14,63	7413,47	24,19	1.4310	80,1 \| 79,3 \| 67,5 \| 93,3
T-19714R	25,5	19,13	7413,47	34,94	1.4310	77,9 \| 77,6 \| 82,0 \| 74,2
T-19719R	30,5	14,63	7558,94	28,77	1.4310	83,1 \| 83,1 \| 74,4 \| 91,9
T-19723R	30,5	19,13	7558,94	41,56	1.4310	75,1 \| 81,4 \| 80,3 \| 63,6
T-19728R	35,5	14,63	7668,33	33,36	1.4310	82,8 \| 86,9 \| 81,0 \| 80,4
T-19732R	35,5	19,13	7668,33	48,19	1.4310	71,8 \| 85,2 \| 74,6 \| 55,6
T-19802R	20	16,25	9706,06	17,32	1.4310	67,3 \| 81,8 \| 69,0 \| 51,0
T-19816R	28	16,25	10155,28	23,91	1.4310	78,4 \| 87,9 \| 80,0 \| 67,3
T-19820R	28	21,25	10155,28	34,54	1.4310	90,6 \| 80,0 \| 94,4 \| 97,3
T-19831R	36	16,25	10430,68	30,52	1.4310	89,3 \| 93,9 \| 90,2 \| 83,7
T-19835R	36	21,25	10430,68	44,08	1.4310	86,7 \| 86,1 \| 91,2 \| 82,7
T-19846R	44	16,25	10616,8	37,12	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 14
