Torzní pružina T-18926R: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Cenová stupnice - Torzní pružina T-18926R

Množství Jedn. cena [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Torzní pružina Nakoupit

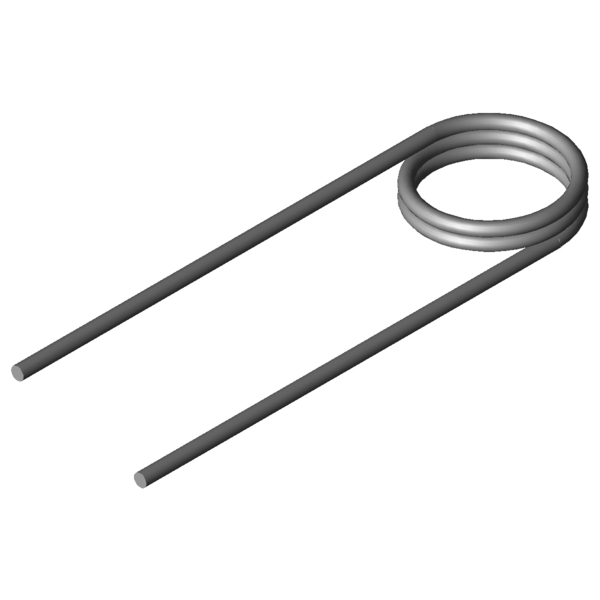

Obrázek produktu Torzní pružina T-18926R
Obrázek produktu Torzní pružina T-18926R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-18926R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 180 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 1,8 mm Prumer drátu
Di 16 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 6,3 mm Délka tělesa pružiny
Ls 60 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 174,15 Nmm (+/-) Tolerance maximum torque
Mn 581,21 Nmm Největší točivý moment pružiny
alphan 48,84 Stupně Největší úhel otáčení pružiny
nt 2,5 Kus Počet vinutí
Ddmax 13,8 mm Největší možný průměr trnu
Ddmin 10 mm Menor diâmetro de mandril possível
Ditol 0,4 mm (+/-) tolerance of inner coil diameter
Gew 5,2121 g Hmotnost výrobku
PG K - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-18926R: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-18926R: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-18926R: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-18926R: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

síla-dráha-výpočet Torzní pružina T-18926R

Formulář dotazu Torzní pružina T-18926R: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Formulář dotazu Torzní pružina T-18926R

Podobné zkrutné pružiny pro Torzní pružina T-18926R: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-16718R 10,4 6,3 285,09 60,75 1.4310 61,7 | 80,9 | 64,7 | 39,4
T-16730R 12,6 6,3 289,84 73,28 1.4310 59,0 | 85,5 | 58,3 | 33,2
T-16726R 12,6 4,9 289,84 52,34 1.4310 65,4 | 78,1 | 71,6 | 46,5
T-16742R 16,2 6,3 295,06 93,78 1.4310 56,7 | 92,2 | 51,4 | 26,4
T-16738R 16,2 4,9 295,06 66,99 1.4310 61,2 | 84,8 | 61,8 | 37,0
T-18831R 11,9 7,2 441,52 63,1 1.4310 73,0 | 83,6 | 76,7 | 58,8
T-18827R 11,9 5,6 442,58 45,18 1.4310 83,6 | 84,1 | 84,3 | 82,3
T-18852R 14,4 5,6 449,91 54,47 1.4310 80,7 | 89,3 | 83,5 | 69,4
T-18856R 14,4 7,2 449,91 76,24 1.4310 69,7 | 88,8 | 70,7 | 49,6
T-18877R 18,4 5,6 457,84 69,27 1.4310 72,8 | 88,2 | 74,6 | 55,5
T-18881R 18,4 7,2 457,84 96,94 1.4310 64,0 | 87,8 | 64,6 | 39,7
T-18902R 10 6,3 554,97 30,91 1.4310 77,7 | 87,5 | 79,4 | 66,3
T-18914R 13,5 6,3 572,76 41,37 1.4310 90,8 | 94,8 | 91,6 | 86,0
T-18918R 13,5 8,1 572,76 57,91 1.4310 87,3 | 87,4 | 91,4 | 83,1
T-18926R 16 6,3 581,21 48,84 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18938R 20,5 6,3 591,67 62,28 1.4310 86,9 | 92,7 | 88,3 | 79,8
T-19102R 11 7 798,72 32,21 1.4310 53,4 | 77,6 | 54,8 | 27,8
T-19127R 15 7 825,31 43,5 1.4310 77,9 | 91,3 | 79,7 | 62,7
T-19131R 15 9 825,31 60,86 1.4310 82,6 | 84,6 | 75,3 | 87,8
T-19152R 18 7 838,31 51,99 1.4310 81,7 | 89,6 | 81,6 | 73,8
T-16802R 11,5 7,88 1041,37 27,69 1.4310 45,8 | 75,1 | 43,9 | 18,4
T-16812R 15,5 7,88 1076,95 36,96 1.4310 63,8 | 85,6 | 64,8 | 40,8
T-16822R 18,5 7,88 1094,7 43,92 1.4310 67,1 | 82,1 | 71,5 | 47,7
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202089; Torzní pružina T-18926R

Země původu: DE, German; Torzní pružina T-18926R

Obrázek produktu - Zkrutné pružiny T-18926R

Obrázek produktu - Zkrutné pružiny T-18926R

QR-Code: Torzní pružina T-18926R

QR-Code - Zkrutné pružiny - T-18926R | https://www.federnshop.com/cz/v%c3%bdrobek/zkrutn%c3%a9_pru%c5%beiny/t-18926r.html
