Torzní pružina T-18938R: Nerezová ocel Ø 1,8 x 20,5 x 60 mm / 180°

Cenová stupnice - Torzní pružina T-18938R

Množství	Jedn. cena [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Torzní pružina Nakoupit

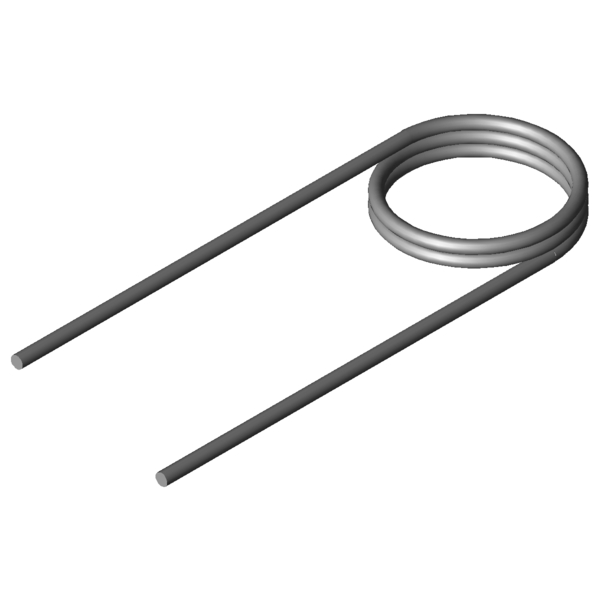

Obrázek produktu Torzní pružina T-18938R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-18938R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	180	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	1,8	mm	Prumer drátu
Di	20,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	6,3	mm	Délka tělesa pružiny
Ls	60	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	155,59	Nmm	(+/-) Tolerance maximum torque
Mn	591,67	Nmm	Největší točivý moment pružiny
alphan	62,28	Stupně	Největší úhel otáčení pružiny
nt	2,5	Kus	Počet vinutí
Ddmax	17,4	mm	Největší možný průměr trnu
Ddmin	12	mm	Menor diâmetro de mandril possível
Ditol	0,5	mm	(+/-) tolerance of inner coil diameter
Gew	5,921	g	Hmotnost výrobku
PG	K	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-18938R: Nerezová ocel Ø 1,8 x 20,5 x 60 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-18938R: Nerezová ocel Ø 1,8 x 20,5 x 60 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-18938R: Nerezová ocel Ø 1,8 x 20,5 x 60 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-18938R: Nerezová ocel Ø 1,8 x 20,5 x 60 mm / 180°

síla-dráha-výpočet Torzní pružina T-18938R

Formulář dotazu Torzní pružina T-18938R: Nerezová ocel Ø 1,8 x 20,5 x 60 mm / 180°

Formulář dotazu Torzní pružina T-18938R

Podobné zkrutné pružiny pro Torzní pružina T-18938R: Nerezová ocel Ø 1,8 x 20,5 x 60 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-16730R	12,6	6,3	289,84	73,28	1.4310	62,8 \| 79,7 \| 67,0 \| 41,6
T-16726R	12,6	4,9	289,84	52,34	1.4310	65,7 \| 72,3 \| 66,5 \| 58,3
T-16742R	16,2	6,3	295,06	93,78	1.4310	59,0 \| 85,6 \| 58,1 \| 33,1
T-16738R	16,2	4,9	295,06	66,99	1.4310	65,3 \| 78,2 \| 71,4 \| 46,4
T-18831R	11,9	7,2	441,52	63,1	1.4310	79,5 \| 78,1 \| 86,7 \| 73,7
T-18827R	11,9	5,6	442,58	45,18	1.4310	83,1 \| 78,6 \| 73,7 \| 97,0
T-18852R	14,4	5,6	449,91	54,47	1.4310	83,8 \| 82,7 \| 81,8 \| 86,9
T-18856R	14,4	7,2	449,91	76,24	1.4310	74,4 \| 82,2 \| 78,9 \| 62,1
T-18877R	18,4	5,6	457,84	69,27	1.4310	80,8 \| 89,2 \| 83,6 \| 69,6
T-18881R	18,4	7,2	457,84	96,94	1.4310	69,7 \| 88,7 \| 70,8 \| 49,7
T-18902R	10	6,3	554,97	30,91	1.4310	69,2 \| 82,9 \| 71,7 \| 52,9
T-18914R	13,5	6,3	572,76	41,37	1.4310	79,6 \| 88,6 \| 81,6 \| 68,6
T-18926R	16	6,3	581,21	48,84	1.4310	86,9 \| 92,7 \| 88,3 \| 79,8
T-18930R	16	8,1	581,21	68,37	1.4310	89,8 \| 85,3 \| 94,7 \| 89,5
T-18938R	20,5	6,3	591,67	62,28	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19102R	11	7	798,72	32,21	1.4310	59,7 \| 77,9 \| 62,9 \| 38,3
T-19127R	15	7	825,31	43,5	1.4310	68,4 \| 84,4 \| 70,8 \| 50,1
T-19152R	18	7	838,31	51,99	1.4310	75,1 \| 89,3 \| 77,0 \| 58,9
T-19156R	18	9	838,31	72,75	1.4310	81,0 \| 82,6 \| 78,1 \| 82,4
T-19177R	23	7	853,09	66,09	1.4310	81,7 \| 89,7 \| 81,8 \| 73,6
T-19181R	23	9	853,09	92,54	1.4310	82,8 \| 83,0 \| 68,3 \| 97,0
T-16812R	15,5	7,88	1076,95	36,96	1.4310	56,1 \| 78,5 \| 57,1 \| 32,6
T-16822R	18,5	7,88	1094,7	43,92	1.4310	61,3 \| 83,4 \| 62,3 \| 38,1
T-16832R	23,5	7,88	1115,14	55,52	1.4310	66,9 \| 82,4 \| 71,1 \| 47,3
T-16922R	19,5	9,8	2014,76	36,22	1.4310	45,1 \| 74,6 \| 43,8 \| 17,1

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202089; Torzní pružina T-18938R

Země původu: DE, German; Torzní pružina T-18938R
