Torzní pružina T-19156R: Nerezová ocel Ø 2 x 18 x 70 mm / 180°

Cenová stupnice - Torzní pružina T-19156R

Množství	Jedn. cena [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Torzní pružina Nakoupit

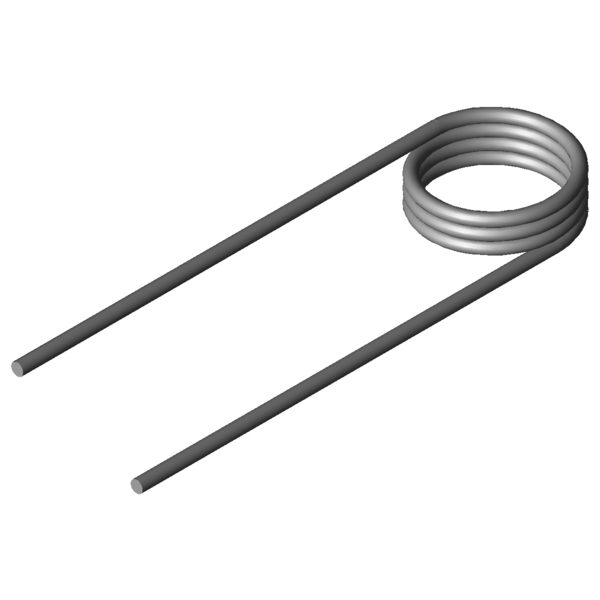

Obrázek produktu Torzní pružina T-19156R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19156R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	180	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2	mm	Prumer drátu
Di	18	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	9	mm	Délka tělesa pružiny
Ls	70	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	219,13	Nmm	(+/-) Tolerance maximum torque
Mn	838,31	Nmm	Největší točivý moment pružiny
alphan	72,75	Stupně	Největší úhel otáčení pružiny
nt	3,5	Kus	Počet vinutí
Ddmax	16,2	mm	Největší možný průměr trnu
Ddmin	14,4	mm	Menor diâmetro de mandril possível
Ditol	0,44	mm	(+/-) tolerance of inner coil diameter
Gew	8,9139	g	Hmotnost výrobku
PG	K	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-19156R: Nerezová ocel Ø 2 x 18 x 70 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19156R: Nerezová ocel Ø 2 x 18 x 70 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19156R: Nerezová ocel Ø 2 x 18 x 70 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19156R: Nerezová ocel Ø 2 x 18 x 70 mm / 180°

síla-dráha-výpočet Torzní pružina T-19156R

Formulář dotazu Torzní pružina T-19156R: Nerezová ocel Ø 2 x 18 x 70 mm / 180°

Formulář dotazu Torzní pružina T-19156R

Podobné zkrutné pružiny pro Torzní pružina T-19156R: Nerezová ocel Ø 2 x 18 x 70 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-16746R	16,2	10,5	295,06	174,17	1.4310	45,0 \| 81,9 \| 38,5 \| 14,7
T-16742R	16,2	6,3	295,06	93,78	1.4310	53,5 \| 76,7 \| 56,4 \| 27,3
T-18856R	14,4	7,2	449,91	76,24	1.4310	68,6 \| 80,0 \| 74,5 \| 51,2
T-18881R	18,4	7,2	457,84	96,94	1.4310	63,9 \| 85,9 \| 64,8 \| 41,0
T-18885R	18,4	12	457,84	180,04	1.4310	51,3 \| 84,3 \| 47,5 \| 22,1
T-18877R	18,4	5,6	457,84	69,27	1.4310	70,8 \| 80,0 \| 74,9 \| 57,4
T-18918R	13,5	8,1	572,76	57,91	1.4310	81,6 \| 85,0 \| 74,0 \| 85,8
T-18930R	16	8,1	581,21	68,37	1.4310	81,7 \| 89,6 \| 81,7 \| 73,8
T-18926R	16	6,3	581,21	48,84	1.4310	82,7 \| 83,0 \| 68,2 \| 96,8
T-18942R	20,5	8,1	591,67	87,2	1.4310	75,1 \| 89,3 \| 77,0 \| 58,9
T-18938R	20,5	6,3	591,67	62,28	1.4310	81,0 \| 82,6 \| 78,1 \| 82,4
T-19106R	11	9	798,72	45,07	1.4310	76,9 \| 87,0 \| 78,6 \| 65,0
T-19131R	15	9	825,31	60,86	1.4310	90,2 \| 94,4 \| 91,1 \| 85,0
T-19127R	15	7	825,31	43,5	1.4310	75,6 \| 87,0 \| 79,1 \| 60,7
T-19156R	18	9	838,31	72,75	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19181R	23	9	853,09	92,54	1.4310	87,1 \| 92,8 \| 88,4 \| 80,0
T-16802R	11,5	7,88	1041,37	27,69	1.4310	56,7 \| 80,1 \| 59,3 \| 30,6
T-16812R	15,5	7,88	1076,95	36,96	1.4310	63,8 \| 87,5 \| 64,3 \| 39,5
T-16822R	18,5	7,88	1094,7	43,92	1.4310	68,7 \| 91,2 \| 68,5 \| 46,2
T-16826R	18,5	12,38	1094,7	79,06	1.4310	84,6 \| 86,3 \| 84,3 \| 83,2
T-16832R	23,5	7,88	1115,14	55,52	1.4310	72,5 \| 84,3 \| 75,7 \| 57,4
T-16902R	11,5	9,8	1888,38	21,77	1.4310	42,1 \| 75,7 \| 37,2 \| 13,3
T-16912R	15,5	9,8	1965,24	28,99	1.4310	47,1 \| 83,1 \| 41,3 \| 17,0
T-16922R	19,5	9,8	2014,76	36,22	1.4310	50,5 \| 85,2 \| 45,7 \| 20,7
T-16932R	24	9,8	2052,94	44,36	1.4310	51,7 \| 79,4 \| 50,9 \| 24,9
T-17012R	17	11,2	2827,78	26,99	1.4310	41,2 \| 79,1 \| 33,4 \| 11,0
T-17022R	22	11,2	2909,76	34,65	1.4310	42,3 \| 74,9 \| 38,2 \| 13,7

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202089; Torzní pružina T-19156R

Země původu: DE, German; Torzní pružina T-19156R
