Torzní pružina T-18930L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Cenová stupnice - Torzní pružina T-18930L

Množství	Jedn. cena [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Torzní pružina Nakoupit

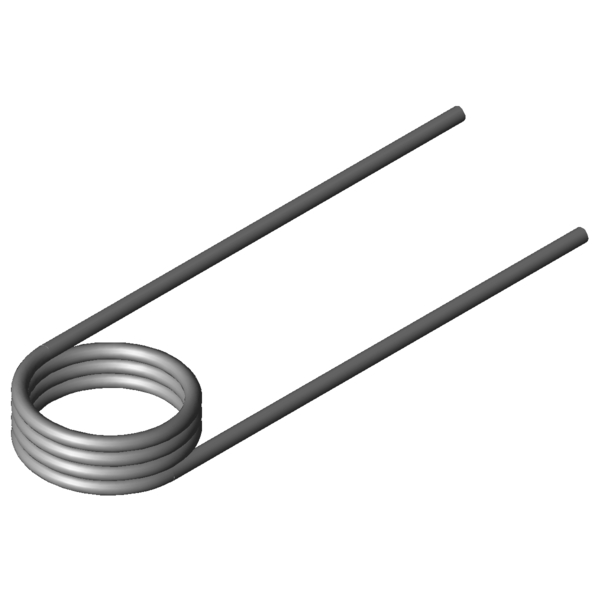

Obrázek produktu Torzní pružina T-18930L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-18930L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	180	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	1,8	mm	Prumer drátu
Di	16	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	8,1	mm	Délka tělesa pružiny
Ls	60	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	160,64	Nmm	(+/-) Tolerance maximum torque
Mn	581,21	Nmm	Největší točivý moment pružiny
alphan	68,37	Stupně	Největší úhel otáčení pružiny
nt	3,5	Kus	Počet vinutí
Ddmax	13,8	mm	Největší možný průměr trnu
Ddmin	10	mm	Menor diâmetro de mandril possível
Ditol	0,4	mm	(+/-) tolerance of inner coil diameter
Gew	6,3337	g	Hmotnost výrobku
PG	K	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-18930L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-18930L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-18930L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-18930L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

síla-dráha-výpočet Torzní pružina T-18930L

Formulář dotazu Torzní pružina T-18930L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Formulář dotazu Torzní pružina T-18930L

Podobné zkrutné pružiny pro Torzní pružina T-18930L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18735L	14,25	9,38	226,96	185,73	1.4310	44,6 \| 81,6 \| 37,9 \| 14,4
T-18731L	14,25	5,63	226,96	99,96	1.4310	52,1 \| 76,0 \| 53,7 \| 26,7
T-16730L	12,6	6,3	289,84	73,28	1.4310	65,4 \| 78,1 \| 71,6 \| 46,5
T-16742L	16,2	6,3	295,06	93,78	1.4310	61,2 \| 84,8 \| 61,8 \| 37,0
T-16746L	16,2	10,5	295,06	174,17	1.4310	49,8 \| 84,6 \| 45,0 \| 19,9
T-16738L	16,2	4,9	295,06	66,99	1.4310	68,4 \| 79,0 \| 74,4 \| 51,8
T-18831L	11,9	7,2	441,52	63,1	1.4310	83,5 \| 84,1 \| 84,1 \| 82,3
T-18856L	14,4	7,2	449,91	76,24	1.4310	80,7 \| 89,3 \| 83,5 \| 69,4
T-18852L	14,4	5,6	449,91	54,47	1.4310	86,1 \| 82,7 \| 78,5 \| 97,2
T-18881L	18,4	7,2	457,84	96,94	1.4310	72,8 \| 88,2 \| 74,7 \| 55,6
T-18877L	18,4	5,6	457,84	69,27	1.4310	82,7 \| 81,7 \| 88,7 \| 77,8
T-18906L	10	8,1	554,97	43,28	1.4310	77,7 \| 87,5 \| 79,4 \| 66,3
T-18918L	13,5	8,1	572,76	57,91	1.4310	90,8 \| 94,8 \| 91,6 \| 86,0
T-18914L	13,5	6,3	572,76	41,37	1.4310	76,1 \| 87,4 \| 79,5 \| 61,4
T-18930L	16	8,1	581,21	68,37	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18942L	20,5	8,1	591,67	87,2	1.4310	86,9 \| 92,7 \| 88,3 \| 79,8
T-19106L	11	9	798,72	45,07	1.4310	66,7 \| 82,9 \| 69,3 \| 48,0
T-19102L	11	7	798,72	32,21	1.4310	58,6 \| 81,7 \| 59,9 \| 34,3
T-19131L	15	9	825,31	60,86	1.4310	77,9 \| 91,3 \| 79,7 \| 62,7
T-19127L	15	7	825,31	43,5	1.4310	67,3 \| 90,1 \| 67,0 \| 44,8
T-19156L	18	9	838,31	72,75	1.4310	81,7 \| 89,6 \| 81,7 \| 73,8
T-19152L	18	7	838,31	51,99	1.4310	71,3 \| 88,4 \| 72,7 \| 52,7
T-16802L	11,5	7,88	1041,37	27,69	1.4310	51,3 \| 83,1 \| 48,2 \| 22,6
T-16812L	15,5	7,88	1076,95	36,96	1.4310	58,2 \| 91,4 \| 54,0 \| 29,2
T-16822L	18,5	7,88	1094,7	43,92	1.4310	60,2 \| 87,9 \| 58,7 \| 34,1
T-16912L	15,5	9,8	1965,24	28,99	1.4310	43,3 \| 81,3 \| 36,0 \| 12,5
T-16922L	19,5	9,8	2014,76	36,22	1.4310	44,2 \| 76,3 \| 40,9 \| 15,3
T-17012L	17	11,2	2827,78	26,99	1.4310	37,5 \| 74,2 \| 30,0 \| 8,1

Počet podobných kovových pružin: 27

Číslo celního sazebníku: 73202089; Torzní pružina T-18930L

Země původu: DE, German; Torzní pružina T-18930L
