Torzní pružina T-16912L: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 180°

Cenová stupnice - Torzní pružina T-16912L

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

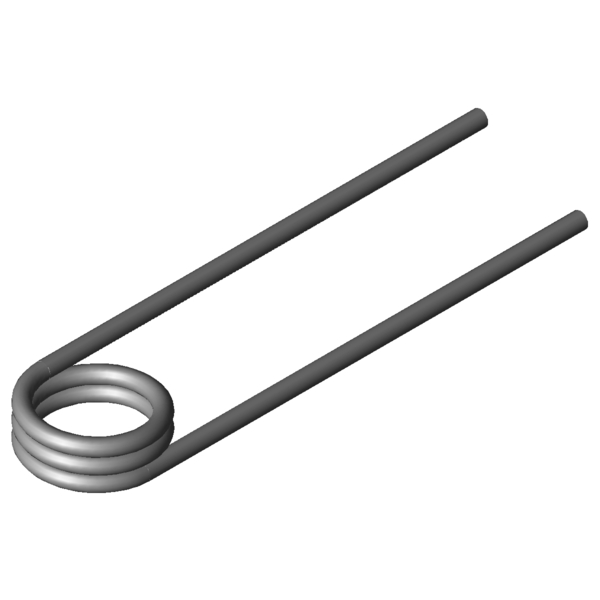

Obrázek produktu Torzní pružina T-16912L
Obrázek produktu Torzní pružina T-16912L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16912L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 180 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2,8 mm Prumer drátu
Di 15,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 9,8 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 806,32 Nmm (+/-) Tolerance maximum torque
Mn 1965,24 Nmm Největší točivý moment pružiny
alphan 28,99 Stupně Největší úhel otáčení pružiny
nt 2,5 Kus Počet vinutí
Ddmax 13,6 mm Největší možný průměr trnu
Ddmin 10 mm Menor diâmetro de mandril possível
Ditol 0,4 mm (+/-) tolerance of inner coil diameter
Gew 14,7449 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-16912L: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16912L: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16912L: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16912L: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 180°

síla-dráha-výpočet Torzní pružina T-16912L

Formulář dotazu Torzní pružina T-16912L: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 180°

Formulář dotazu Torzní pružina T-16912L

Podobné zkrutné pružiny pro Torzní pružina T-16912L: Nerezová ocel Ø 2,8 x 15,5 x 80 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-18930L 16 8,1 581,21 68,37 1.4310 43,3 | 81,3 | 36,0 | 12,5
T-18926L 16 6,3 581,21 48,84 1.4310 45,7 | 75,1 | 44,5 | 17,6
T-18934L 16 13,5 581,21 126,97 1.4310 37,0 | 77,9 | 26,2 | 6,8
T-19106L 11 9 798,72 45,07 1.4310 52,2 | 78,1 | 52,5 | 26,1
T-19131L 15 9 825,31 60,86 1.4310 50,5 | 86,7 | 44,8 | 20,0
T-19127L 15 7 825,31 43,5 1.4310 54,1 | 79,9 | 54,3 | 28,0
T-19156L 18 9 838,31 72,75 1.4310 47,1 | 83,1 | 41,3 | 17,0
T-19152L 18 7 838,31 51,99 1.4310 49,8 | 76,3 | 49,2 | 23,8
T-16802L 11,5 7,88 1041,37 27,69 1.4310 69,3 | 78,3 | 74,3 | 55,5
T-16812L 15,5 7,88 1076,95 36,96 1.4310 65,5 | 86,9 | 66,6 | 43,0
T-16816L 15,5 12,38 1076,95 66,53 1.4310 53,2 | 86,5 | 49,2 | 23,9
T-16822L 18,5 7,88 1094,7 43,92 1.4310 59,7 | 81,5 | 60,9 | 36,8
T-16826L 18,5 12,38 1094,7 79,06 1.4310 49,2 | 81,1 | 46,2 | 20,4
T-16902L 11,5 9,8 1888,38 21,77 1.4310 85,0 | 91,4 | 85,6 | 78,2
T-16912L 15,5 9,8 1965,24 28,99 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16922L 19,5 9,8 2014,76 36,22 1.4310 88,0 | 93,2 | 88,8 | 82,1
T-17002L 12,5 11,2 2709,97 20,11 1.4310 68,8 | 85,2 | 70,9 | 50,3
T-17012L 17 11,2 2827,78 26,99 1.4310 78,2 | 88,7 | 81,3 | 64,7
Počet podobných kovových pružin: 17

Číslo celního sazebníku: 73202089; Torzní pružina T-16912L

Země původu: DE, German; Torzní pružina T-16912L
