Torzní pružina T-16816L: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 180°

Cenová stupnice - Torzní pružina T-16816L

Množství	Jedn. cena [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Torzní pružina Nakoupit

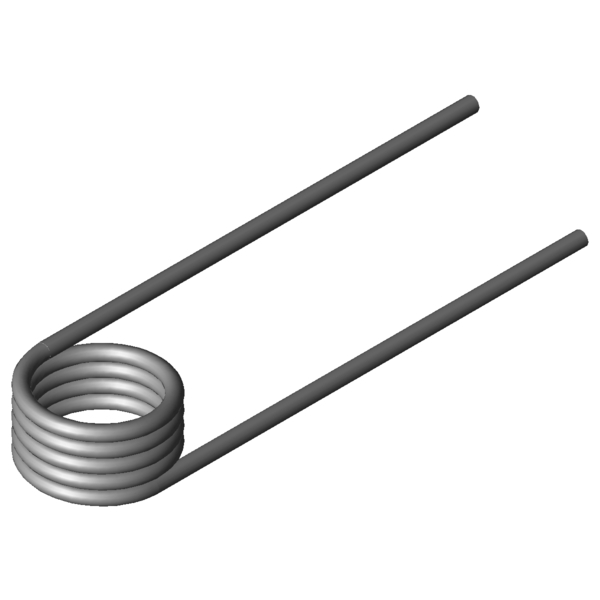

Obrázek produktu Torzní pružina T-16816L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16816L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	180	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,25	mm	Prumer drátu
Di	15,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	12,38	mm	Délka tělesa pružiny
Ls	70	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	330,72	Nmm	(+/-) Tolerance maximum torque
Mn	1076,95	Nmm	Největší točivý moment pružiny
alphan	66,53	Stupně	Největší úhel otáčení pružiny
nt	4,5	Kus	Počet vinutí
Ddmax	13,5	mm	Největší možný průměr trnu
Ddmin	8	mm	Menor diâmetro de mandril possível
Ditol	0,4	mm	(+/-) tolerance of inner coil diameter
Gew	12,2539	g	Hmotnost výrobku
PG	L	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-16816L: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16816L: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16816L: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16816L: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 180°

síla-dráha-výpočet Torzní pružina T-16816L

Formulář dotazu Torzní pružina T-16816L: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 180°

Formulář dotazu Torzní pružina T-16816L

Podobné zkrutné pružiny pro Torzní pružina T-16816L: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18835L	11,9	12	441,52	117,28	1.4310	51,2 \| 81,6 \| 48,9 \| 23,3
T-18860L	14,4	12	449,91	141,55	1.4310	50,3 \| 87,0 \| 44,4 \| 19,6
T-18885L	18,4	12	457,84	180,04	1.4310	46,5 \| 84,1 \| 39,7 \| 15,7
T-18910L	10	13,5	554,97	80,37	1.4310	62,9 \| 78,7 \| 67,2 \| 42,7
T-18922L	13,5	13,5	572,76	107,55	1.4310	58,9 \| 86,3 \| 57,5 \| 32,9
T-18934L	16	13,5	581,21	126,97	1.4310	57,0 \| 89,5 \| 53,2 \| 28,3
T-18930L	16	8,1	581,21	68,37	1.4310	69,6 \| 80,8 \| 75,6 \| 52,5
T-18946L	20,5	13,5	591,67	161,94	1.4310	51,0 \| 82,4 \| 48,0 \| 22,6
T-19135L	15	15	825,31	113,04	1.4310	67,4 \| 89,4 \| 67,7 \| 45,1
T-19131L	15	9	825,31	60,86	1.4310	84,6 \| 86,1 \| 84,1 \| 83,8
T-19127L	15	7	825,31	43,5	1.4310	79,0 \| 80,7 \| 71,0 \| 85,3
T-19160L	18	15	838,31	135,12	1.4310	62,6 \| 85,8 \| 63,5 \| 38,3
T-19156L	18	9	838,31	72,75	1.4310	79,5 \| 82,6 \| 84,6 \| 71,2
T-16806L	11,5	12,38	1041,37	49,83	1.4310	84,9 \| 91,4 \| 85,8 \| 77,5
T-16816L	15,5	12,38	1076,95	66,53	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16826L	18,5	12,38	1094,7	79,06	1.4310	90,5 \| 94,6 \| 91,3 \| 85,5
T-19202L	10	13,75	1422,19	40,66	1.4310	65,4 \| 81,5 \| 68,4 \| 46,3
T-19222L	13,5	13,75	1481,57	54,23	1.4310	75,1 \| 89,0 \| 77,1 \| 59,3
T-19242L	17,5	13,75	1524,2	69,63	1.4310	82,2 \| 89,5 \| 83,1 \| 73,9
T-16902L	11,5	9,8	1888,38	21,77	1.4310	47,1 \| 77,9 \| 44,9 \| 18,7
T-16912L	15,5	9,8	1965,24	28,99	1.4310	53,2 \| 86,5 \| 49,2 \| 23,9
T-16916L	15,5	15,4	1965,24	52,19	1.4310	65,5 \| 86,9 \| 66,6 \| 43,0
T-16922L	19,5	9,8	2014,76	36,22	1.4310	54,2 \| 79,7 \| 53,9 \| 29,1
T-19322L	16	16,5	2459,2	51,53	1.4310	58,9 \| 82,3 \| 60,6 \| 33,9
T-17002L	12,5	11,2	2709,97	20,11	1.4310	42,5 \| 80,5 \| 35,0 \| 12,0
T-17012L	17	11,2	2827,78	26,99	1.4310	46,3 \| 84,0 \| 39,3 \| 15,5

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202089; Torzní pružina T-16816L

Země původu: DE, German; Torzní pružina T-16816L
