Torzní pružina T-18934L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Cenová stupnice - Torzní pružina T-18934L

Množství	Jedn. cena [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Torzní pružina Nakoupit

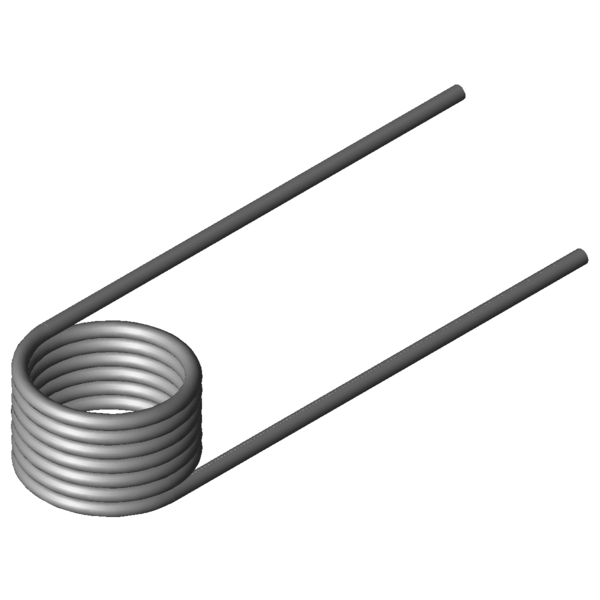

Obrázek produktu Torzní pružina T-18934L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-18934L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	180	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	1,8	mm	Prumer drátu
Di	16	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	13,5	mm	Délka tělesa pružiny
Ls	60	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	138,46	Nmm	(+/-) Tolerance maximum torque
Mn	581,21	Nmm	Největší točivý moment pružiny
alphan	126,97	Stupně	Největší úhel otáčení pružiny
nt	6,5	Kus	Počet vinutí
Ddmax	13,8	mm	Největší možný průměr trnu
Ddmin	10	mm	Menor diâmetro de mandril possível
Ditol	0,4	mm	(+/-) tolerance of inner coil diameter
Gew	9,6985	g	Hmotnost výrobku
PG	K	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-18934L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-18934L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-18934L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-18934L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

síla-dráha-výpočet Torzní pružina T-18934L

Formulář dotazu Torzní pružina T-18934L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Formulář dotazu Torzní pružina T-18934L

Podobné zkrutné pružiny pro Torzní pružina T-18934L: Nerezová ocel Ø 1,8 x 16 x 60 mm / 180°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18735L	14,25	9,38	226,96	185,73	1.4310	52,1 \| 76,0 \| 53,7 \| 26,7
T-16734L	12,6	10,5	289,84	136,09	1.4310	65,4 \| 78,1 \| 71,6 \| 46,5
T-16746L	16,2	10,5	295,06	174,17	1.4310	61,2 \| 84,8 \| 61,8 \| 37,0
T-18835L	11,9	12	441,52	117,28	1.4310	83,5 \| 84,1 \| 84,2 \| 82,2
T-18860L	14,4	12	449,91	141,55	1.4310	80,7 \| 89,3 \| 83,6 \| 69,4
T-18885L	18,4	12	457,84	180,04	1.4310	72,8 \| 88,2 \| 74,6 \| 55,6
T-18910L	10	13,5	554,97	80,37	1.4310	77,7 \| 87,5 \| 79,4 \| 66,3
T-18922L	13,5	13,5	572,76	107,55	1.4310	90,8 \| 94,8 \| 91,6 \| 86,0
T-18934L	16	13,5	581,21	126,97	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18946L	20,5	13,5	591,67	161,94	1.4310	86,9 \| 92,7 \| 88,3 \| 79,8
T-19110L	11	15	798,72	83,67	1.4310	66,7 \| 82,9 \| 69,3 \| 48,0
T-19135L	15	15	825,31	113,04	1.4310	77,9 \| 91,3 \| 79,7 \| 62,7
T-19131L	15	9	825,31	60,86	1.4310	58,8 \| 83,5 \| 59,2 \| 33,8
T-19160L	18	15	838,31	135,12	1.4310	81,7 \| 89,6 \| 81,6 \| 73,8
T-16806L	11,5	12,38	1041,37	49,83	1.4310	50,2 \| 81,2 \| 47,5 \| 21,9
T-16816L	15,5	12,38	1076,95	66,53	1.4310	57,0 \| 89,5 \| 53,2 \| 28,3
T-16812L	15,5	7,88	1076,95	36,96	1.4310	45,2 \| 78,4 \| 41,5 \| 15,7
T-16826L	18,5	12,38	1094,7	79,06	1.4310	58,9 \| 86,1 \| 57,7 \| 33,1
T-19202L	10	13,75	1422,19	40,66	1.4310	42,4 \| 77,6 \| 36,4 \| 13,1
T-19222L	13,5	13,75	1481,57	54,23	1.4310	47,5 \| 84,9 \| 41,0 \| 16,8
T-19242L	17,5	13,75	1524,2	69,63	1.4310	51,5 \| 87,2 \| 46,5 \| 20,9
T-19262L	22,5	13,75	1558,44	89,01	1.4310	53,4 \| 80,4 \| 53,7 \| 26,1
T-16906L	11,5	15,4	1888,38	39,19	1.4310	38,3 \| 74,6 \| 30,8 \| 9,5
T-16916L	15,5	15,4	1965,24	52,19	1.4310	43,5 \| 82,9 \| 35,3 \| 12,2

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202089; Torzní pružina T-18934L

Země původu: DE, German; Torzní pružina T-18934L
