Torzní pružina T-19104L: Nerezová ocel Ø 2 x 11 x 65 mm / 0°

Cenová stupnice - Torzní pružina T-19104L

Množství Jedn. cena [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Torzní pružina Nakoupit

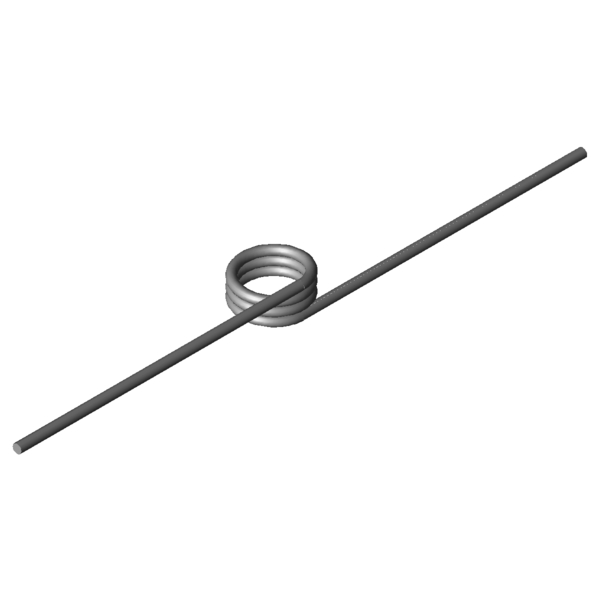

Obrázek produktu Torzní pružina T-19104L
Obrázek produktu Torzní pružina T-19104L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19104L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2 mm Prumer drátu
Di 11 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 8 mm Délka tělesa pružiny
Ls 65 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 282,04 Nmm (+/-) Tolerance maximum torque
Mn 798,72 Nmm Největší točivý moment pružiny
alphan 38,6 Stupně Největší úhel otáčení pružiny
nt 3 Kus Počet vinutí
Ddmax 9,9 mm Největší možný průměr trnu
Ddmin 8,8 mm Menor diâmetro de mandril possível
Ditol 0,29 mm (+/-) tolerance of inner coil diameter
Gew 6,2546 g Hmotnost výrobku
PG K - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19104L: Nerezová ocel Ø 2 x 11 x 65 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19104L: Nerezová ocel Ø 2 x 11 x 65 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19104L: Nerezová ocel Ø 2 x 11 x 65 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19104L: Nerezová ocel Ø 2 x 11 x 65 mm / 0°

síla-dráha-výpočet Torzní pružina T-19104L

Formulář dotazu Torzní pružina T-19104L: Nerezová ocel Ø 2 x 11 x 65 mm / 0°

Formulář dotazu Torzní pružina T-19104L

Podobné zkrutné pružiny pro Torzní pružina T-19104L: Nerezová ocel Ø 2 x 11 x 65 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-16720L 10,4 7 285,09 69,43 1.4310 49,8 | 84,0 | 45,6 | 19,8
T-16716L 10,4 5,6 285,09 52,07 1.4310 53,2 | 78,2 | 54,9 | 26,5
T-16732L 12,6 7 289,84 83,75 1.4310 46,5 | 81,6 | 41,2 | 16,7
T-16728L 12,6 5,6 289,84 62,81 1.4310 49,0 | 75,8 | 48,9 | 22,3
T-18808L 8,9 8 429,24 54,6 1.4310 62,4 | 87,0 | 62,2 | 38,0
T-18804L 8,9 6,4 429,24 40,93 1.4310 68,3 | 80,3 | 74,0 | 50,7
T-18833L 11,9 8 442,58 72,29 1.4310 58,3 | 90,8 | 54,4 | 29,6
T-18829L 11,9 6,4 442,58 54,22 1.4310 62,3 | 84,1 | 63,3 | 39,4
T-18858L 14,4 8 449,91 87,17 1.4310 53,6 | 85,5 | 50,3 | 24,9
T-18904L 10 7,2 554,97 37,1 1.4310 81,8 | 90,3 | 82,8 | 72,3
T-18908L 10 9 554,97 49,46 1.4310 72,6 | 89,9 | 73,8 | 54,2
T-18900L 10 5,4 554,97 24,73 1.4310 80,6 | 82,8 | 66,8 | 92,2
T-18916L 13,5 7,2 572,76 49,64 1.4310 72,6 | 87,2 | 74,7 | 55,8
T-18920L 13,5 9 572,76 66,19 1.4310 64,5 | 86,8 | 65,0 | 41,8
T-19104L 11 8 798,72 38,6 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19129L 15 8 825,31 52,18 1.4310 84,3 | 91,1 | 85,4 | 76,4
T-16804L 11,5 9 1041,37 33,22 1.4310 79,5 | 91,1 | 81,4 | 66,0
T-16800L 11,5 6,75 1041,37 22,15 1.4310 66,9 | 89,6 | 67,0 | 44,0
T-19200L 10 7,5 1422,19 18,11 1.4310 55,4 | 88,2 | 51,5 | 26,3
T-19220L 13,5 7,5 1481,57 24,1 1.4310 59,0 | 85,1 | 58,2 | 33,7
T-16900L 11,5 8,4 1888,38 17,42 1.4310 50,1 | 87,4 | 43,7 | 19,1
T-16904L 11,5 11,2 1888,38 26,12 1.4310 54,4 | 79,5 | 55,0 | 28,6
T-19300L 12 9 2364,22 17,35 1.4310 45,7 | 82,4 | 39,4 | 15,2
T-17000L 12,5 9,6 2709,97 16,09 1.4310 41,9 | 77,9 | 35,6 | 12,3
Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202089; Torzní pružina T-19104L

Země původu: DE, German; Torzní pružina T-19104L
