Torzní pružina T-19220L: Nerezová ocel Ø 2,5 x 13,5 x 75 mm / 0°

Cenová stupnice - Torzní pružina T-19220L

Množství Jedn. cena [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Torzní pružina Nakoupit

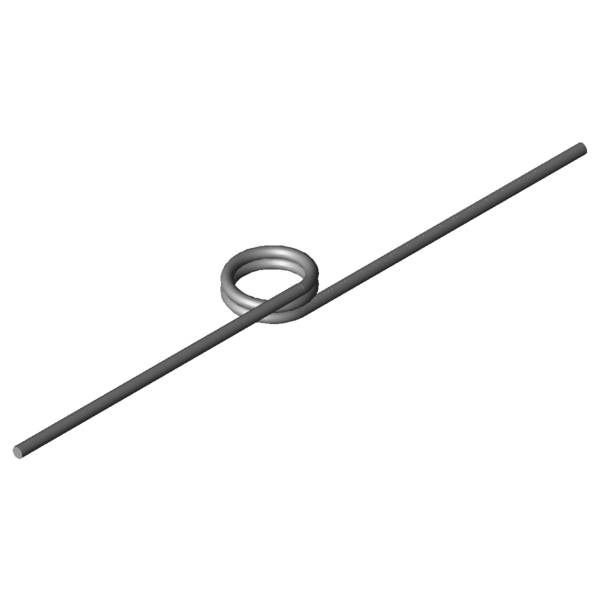

Obrázek produktu Torzní pružina T-19220L
Obrázek produktu Torzní pružina T-19220L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19220L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2,5 mm Prumer drátu
Di 13,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 7,5 mm Délka tělesa pružiny
Ls 75 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 611,88 Nmm (+/-) Tolerance maximum torque
Mn 1481,57 Nmm Největší točivý moment pružiny
alphan 24,1 Stupně Největší úhel otáčení pružiny
nt 2 Kus Počet vinutí
Ddmax 12,1 mm Největší možný průměr trnu
Ddmin 10,8 mm Menor diâmetro de mandril possível
Ditol 0,34 mm (+/-) tolerance of inner coil diameter
Gew 9,6962 g Hmotnost výrobku
PG L - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19220L: Nerezová ocel Ø 2,5 x 13,5 x 75 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19220L: Nerezová ocel Ø 2,5 x 13,5 x 75 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19220L: Nerezová ocel Ø 2,5 x 13,5 x 75 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19220L: Nerezová ocel Ø 2,5 x 13,5 x 75 mm / 0°

síla-dráha-výpočet Torzní pružina T-19220L

Formulář dotazu Torzní pružina T-19220L: Nerezová ocel Ø 2,5 x 13,5 x 75 mm / 0°

Formulář dotazu Torzní pružina T-19220L

Podobné zkrutné pružiny pro Torzní pružina T-19220L: Nerezová ocel Ø 2,5 x 13,5 x 75 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-18904L 10 7,2 554,97 37,1 1.4310 52,1 | 80,7 | 51,2 | 24,3
T-18916L 13,5 7,2 572,76 49,64 1.4310 50,6 | 89,3 | 43,6 | 18,8
T-18920L 13,5 9 572,76 66,19 1.4310 45,6 | 85,1 | 37,5 | 14,1
T-18912L 13,5 5,4 572,76 33,09 1.4310 55,1 | 81,3 | 55,7 | 28,2
T-18928L 16 7,2 581,21 58,6 1.4310 46,8 | 84,1 | 40,2 | 16,1
T-18932L 16 9 581,21 78,14 1.4310 42,3 | 79,9 | 35,0 | 12,1
T-19104L 11 8 798,72 38,6 1.4310 59,0 | 85,1 | 58,2 | 33,7
T-19129L 15 8 825,31 52,18 1.4310 54,9 | 87,9 | 50,9 | 25,7
T-19125L 15 6 825,31 34,82 1.4310 61,4 | 83,3 | 62,5 | 38,6
T-16800L 11,5 6,75 1041,37 22,15 1.4310 82,0 | 88,4 | 81,1 | 76,5
T-16804L 11,5 9 1041,37 33,22 1.4310 69,5 | 86,2 | 71,4 | 51,0
T-16810L 15,5 6,75 1076,95 29,57 1.4310 75,1 | 89,0 | 77,1 | 59,2
T-16814L 15,5 9 1076,95 44,35 1.4310 63,3 | 86,8 | 63,5 | 39,5
T-19200L 10 7,5 1422,19 18,11 1.4310 85,1 | 91,4 | 85,6 | 78,3
T-19220L 13,5 7,5 1481,57 24,1 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19240L 17,5 7,5 1524,2 30,99 1.4310 86,6 | 92,4 | 87,5 | 80,0
T-16900L 11,5 8,4 1888,38 17,42 1.4310 73,3 | 87,9 | 75,4 | 56,7
T-16910L 15,5 8,4 1965,24 23,2 1.4310 82,3 | 88,6 | 85,8 | 72,6
T-19300L 12 9 2364,22 17,35 1.4310 65,9 | 85,2 | 67,3 | 45,1
T-19320L 16 9 2459,2 22,93 1.4310 72,9 | 83,7 | 77,7 | 57,3
T-17000L 12,5 9,6 2709,97 16,09 1.4310 60,1 | 82,9 | 60,7 | 36,5
Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202089; Torzní pružina T-19220L

Země původu: DE, German; Torzní pružina T-19220L
