Torzní pružina T-19303L: Nerezová ocel Ø 3 x 12 x 80 mm / 270°

Cenová stupnice - Torzní pružina T-19303L

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

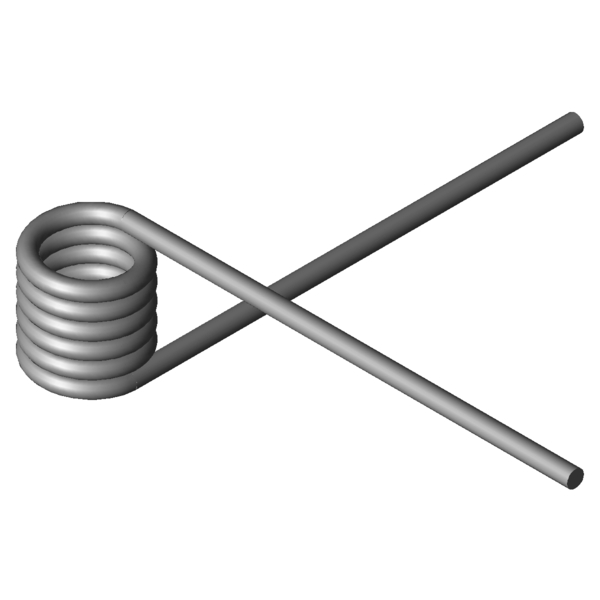

Obrázek produktu Torzní pružina T-19303L
Obrázek produktu Torzní pružina T-19303L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19303L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 3 mm Prumer drátu
Di 12 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 20,25 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 928,42 Nmm (+/-) Tolerance maximum torque
Mn 2364,22 Nmm Největší točivý moment pružiny
alphan 49,96 Stupně Největší úhel otáčení pružiny
nt 5,75 Kus Počet vinutí
Ddmax 10,38 mm Největší možný průměr trnu
Ddmin 9,6 mm Menor diâmetro de mandril possível
Ditol 0,31 mm (+/-) tolerance of inner coil diameter
Gew 24,0154 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19303L: Nerezová ocel Ø 3 x 12 x 80 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19303L: Nerezová ocel Ø 3 x 12 x 80 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19303L: Nerezová ocel Ø 3 x 12 x 80 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19303L: Nerezová ocel Ø 3 x 12 x 80 mm / 270°

síla-dráha-výpočet Torzní pružina T-19303L

Formulář dotazu Torzní pružina T-19303L: Nerezová ocel Ø 3 x 12 x 80 mm / 270°

Formulář dotazu Torzní pružina T-19303L

Podobné zkrutné pružiny pro Torzní pružina T-19303L: Nerezová ocel Ø 3 x 12 x 80 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19111L 11 17,5 798,72 99,77 1.4310 46,8 | 81,6 | 41,9 | 16,9
T-19107L 11 9,5 798,72 48,31 1.4310 56,2 | 68,4 | 65,2 | 34,9
T-19136L 15 17,5 825,31 134,83 1.4310 42,2 | 77,7 | 36,0 | 12,9
T-16807L 11,5 15,19 1041,37 63,68 1.4310 59,3 | 81,9 | 61,3 | 34,6
T-16803L 11,5 8,44 1041,37 30,45 1.4310 65,2 | 70,8 | 52,5 | 72,3
T-16817L 15,5 15,19 1076,95 85,01 1.4310 51,6 | 75,8 | 52,2 | 26,8
T-19203L 10 16,88 1422,19 51,97 1.4310 73,1 | 83,3 | 78,1 | 57,8
T-19207L 10 29,38 1422,19 97,15 1.4310 55,1 | 78,5 | 55,8 | 30,9
T-19223L 13,5 16,88 1481,57 69,25 1.4310 65,9 | 85,2 | 67,4 | 45,2
T-19227L 13,5 29,38 1481,57 129,5 1.4310 51,7 | 80,4 | 50,6 | 24,2
T-19243L 17,5 16,88 1524,2 89,03 1.4310 58,3 | 78,4 | 60,3 | 36,2
T-16907L 11,5 18,9 1888,38 50,07 1.4310 87,9 | 94,2 | 89,8 | 79,7
T-16903L 11,5 10,5 1888,38 23,95 1.4310 68,1 | 80,3 | 63,9 | 60,0
T-16917L 15,5 18,9 1965,24 66,69 1.4310 76,4 | 88,0 | 79,0 | 62,3
T-19303L 12 20,25 2364,22 49,96 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19323L 16 20,25 2459,2 65,83 1.4310 85,5 | 91,7 | 86,0 | 78,9
T-17007L 12,5 21,6 2709,97 46,25 1.4310 88,4 | 94,5 | 89,9 | 80,8
T-17003L 12,5 12 2709,97 22,12 1.4310 62,5 | 83,0 | 65,8 | 38,6
T-17017L 17 21,6 2827,78 62,09 1.4310 88,1 | 86,0 | 82,0 | 96,2
T-19403L 12,4 24,3 3909,65 42,55 1.4310 70,7 | 87,8 | 72,8 | 51,5
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202089; Torzní pružina T-19303L

Země původu: DE, German; Torzní pružina T-19303L
