Torzní pružina T-19203L: Nerezová ocel Ø 2,5 x 10 x 75 mm / 270°

Cenová stupnice - Torzní pružina T-19203L

Množství Jedn. cena [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Torzní pružina Nakoupit

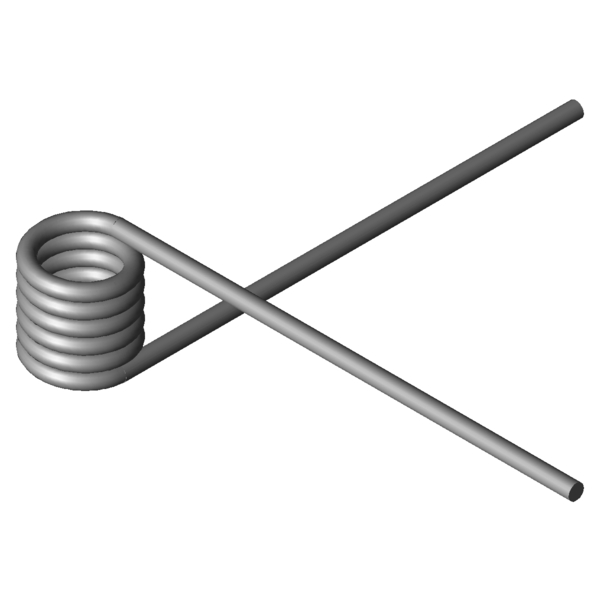

Obrázek produktu Torzní pružina T-19203L
Obrázek produktu Torzní pružina T-19203L
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19203L

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doleva - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2,5 mm Prumer drátu
Di 10 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 16,88 mm Délka tělesa pružiny
Ls 75 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 537,28 Nmm (+/-) Tolerance maximum torque
Mn 1422,19 Nmm Největší točivý moment pružiny
alphan 51,97 Stupně Největší úhel otáčení pružiny
nt 5,75 Kus Počet vinutí
Ddmax 9 mm Největší možný průměr trnu
Ddmin 8 mm Menor diâmetro de mandril possível
Ditol 0,27 mm (+/-) tolerance of inner coil diameter
Gew 14,543 g Hmotnost výrobku
PG L - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19203L: Nerezová ocel Ø 2,5 x 10 x 75 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19203L: Nerezová ocel Ø 2,5 x 10 x 75 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19203L: Nerezová ocel Ø 2,5 x 10 x 75 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19203L: Nerezová ocel Ø 2,5 x 10 x 75 mm / 270°

síla-dráha-výpočet Torzní pružina T-19203L

Formulář dotazu Torzní pružina T-19203L: Nerezová ocel Ø 2,5 x 10 x 75 mm / 270°

Formulář dotazu Torzní pružina T-19203L

Podobné zkrutné pružiny pro Torzní pružina T-19203L: Nerezová ocel Ø 2,5 x 10 x 75 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-18811L 8,9 14 429,24 105,78 1.4310 44,4 | 78,6 | 39,7 | 14,8
T-18836L 11,9 14 442,58 140,15 1.4310 40,9 | 77,0 | 34,1 | 11,5
T-18861L 14,4 14 449,91 168,83 1.4310 37,7 | 72,1 | 31,2 | 9,7
T-18911L 10 15,75 554,97 95,83 1.4310 52,1 | 88,4 | 46,6 | 21,2
T-18907L 10 8,55 554,97 46,37 1.4310 61,0 | 88,6 | 59,5 | 35,0
T-18903L 10 6,75 554,97 34 1.4310 67,2 | 82,3 | 71,4 | 47,7
T-18923L 13,5 15,75 572,76 128,24 1.4310 45,5 | 79,8 | 40,4 | 16,3
T-19111L 11 17,5 798,72 99,77 1.4310 57,5 | 89,1 | 54,1 | 29,3
T-19107L 11 9,5 798,72 48,31 1.4310 69,8 | 91,1 | 69,9 | 48,3
T-19103L 11 7,5 798,72 35,45 1.4310 79,4 | 91,1 | 81,3 | 65,9
T-19136L 15 17,5 825,31 134,83 1.4310 50,6 | 81,0 | 48,3 | 22,4
T-16807L 11,5 15,19 1041,37 63,68 1.4310 75,4 | 89,0 | 77,4 | 59,8
T-16803L 11,5 8,44 1041,37 30,45 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16817L 15,5 15,19 1076,95 85,01 1.4310 65,4 | 81,5 | 68,4 | 46,3
T-19203L 10 16,88 1422,19 51,97 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19223L 13,5 16,88 1481,57 69,25 1.4310 85,0 | 91,4 | 85,5 | 78,2
T-16907L 11,5 18,9 1888,38 50,07 1.4310 82,3 | 88,5 | 85,8 | 72,6
T-16903L 11,5 10,5 1888,38 23,95 1.4310 65,7 | 86,9 | 66,9 | 43,4
T-19303L 12 20,25 2364,22 49,96 1.4310 73,1 | 83,3 | 78,1 | 57,8
T-17007L 12,5 21,6 2709,97 46,25 1.4310 65,4 | 78,8 | 70,7 | 46,7
T-17003L 12,5 12 2709,97 22,12 1.4310 62,0 | 79,7 | 64,9 | 41,3
Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202089; Torzní pružina T-19203L

Země původu: DE, German; Torzní pružina T-19203L
