Torzní pružina T-18923L: Nerezová ocel Ø 1,8 x 13,5 x 60 mm / 270°

Cenová stupnice - Torzní pružina T-18923L

Množství	Jedn. cena [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Torzní pružina Nakoupit

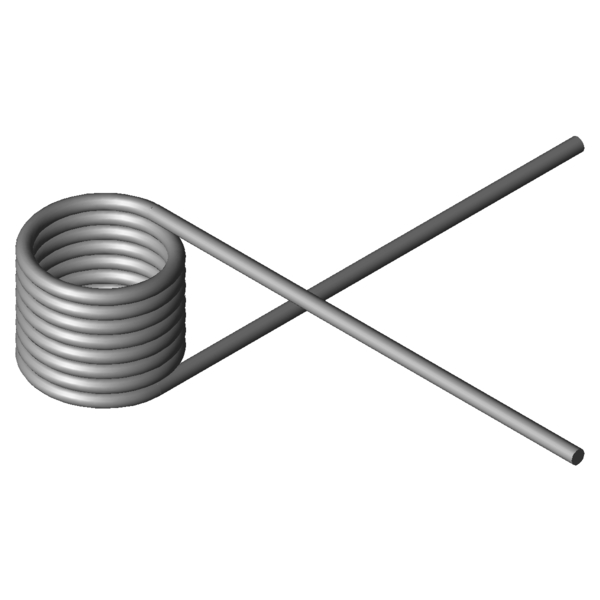

Obrázek produktu Torzní pružina T-18923L

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-18923L

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doleva	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	270	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	1,8	mm	Prumer drátu
Di	13,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	15,75	mm	Délka tělesa pružiny
Ls	60	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	143,17	Nmm	(+/-) Tolerance maximum torque
Mn	572,76	Nmm	Největší točivý moment pružiny
alphan	128,24	Stupně	Největší úhel otáčení pružiny
nt	7,75	Kus	Počet vinutí
Ddmax	11,7	mm	Největší možný průměr trnu
Ddmin	8	mm	Menor diâmetro de mandril possível
Ditol	0,35	mm	(+/-) tolerance of inner coil diameter
Gew	9,8797	g	Hmotnost výrobku
PG	K	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-18923L: Nerezová ocel Ø 1,8 x 13,5 x 60 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-18923L: Nerezová ocel Ø 1,8 x 13,5 x 60 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-18923L: Nerezová ocel Ø 1,8 x 13,5 x 60 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-18923L: Nerezová ocel Ø 1,8 x 13,5 x 60 mm / 270°

síla-dráha-výpočet Torzní pružina T-18923L

Formulář dotazu Torzní pružina T-18923L: Nerezová ocel Ø 1,8 x 13,5 x 60 mm / 270°

Formulář dotazu Torzní pružina T-18923L

Podobné zkrutné pružiny pro Torzní pružina T-18923L: Nerezová ocel Ø 1,8 x 13,5 x 60 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18711L	11,25	10,94	223,16	175,63	1.4310	52,8 \| 74,1 \| 56,0 \| 28,4
T-18736L	14,25	10,94	226,96	221,42	1.4310	49,9 \| 77,9 \| 48,8 \| 23,0
T-16723L	10,4	12,25	285,09	134,52	1.4310	65,8 \| 77,5 \| 72,6 \| 47,5
T-16735L	12,6	12,25	289,84	162,26	1.4310	62,6 \| 83,0 \| 64,8 \| 40,0
T-16747L	16,2	12,25	295,06	207,66	1.4310	42,6 \| 76,8 \| 37,8 \| 13,1
T-18811L	8,9	14	429,24	105,78	1.4310	83,6 \| 81,2 \| 78,7 \| 90,9
T-18836L	11,9	14	442,58	140,15	1.4310	53,8 \| 75,9 \| 56,3 \| 29,1
T-18861L	14,4	14	449,91	168,83	1.4310	51,8 \| 80,4 \| 50,5 \| 24,6
T-18886L	18,4	14	457,84	214,72	1.4310	50,6 \| 87,6 \| 44,4 \| 19,7
T-18911L	10	15,75	554,97	95,83	1.4310	67,7 \| 76,8 \| 72,8 \| 53,4
T-18923L	13,5	15,75	572,76	128,24	1.4310	63,3 \| 83,1 \| 65,5 \| 41,2
T-18935L	16	15,75	581,21	151,39	1.4310	61,0 \| 87,6 \| 59,9 \| 35,4
T-19111L	11	17,5	798,72	99,77	1.4310	53,1 \| 78,3 \| 53,7 \| 27,2
T-19136L	15	17,5	825,31	134,83	1.4310	72,4 \| 85,6 \| 75,2 \| 56,5
T-19161L	18	17,5	838,31	161,03	1.4310	69,6 \| 91,0 \| 69,7 \| 48,0
T-16807L	11,5	15,19	1041,37	63,68	1.4310	77,6 \| 87,4 \| 79,1 \| 66,3
T-16817L	15,5	15,19	1076,95	85,01	1.4310	90,5 \| 94,6 \| 91,3 \| 85,5
T-16827L	18,5	15,19	1094,7	101,02	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19203L	10	16,88	1422,19	51,97	1.4310	83,0 \| 81,0 \| 75,1 \| 92,9
T-19223L	13,5	16,88	1481,57	69,25	1.4310	68,7 \| 84,3 \| 71,2 \| 50,7
T-19243L	17,5	16,88	1524,2	89,03	1.4310	78,3 \| 91,5 \| 80,0 \| 63,3
T-16907L	11,5	18,9	1888,38	50,07	1.4310	85,0 \| 91,4 \| 85,6 \| 78,1
T-16903L	11,5	10,5	1888,38	23,95	1.4310	34,1 \| 72,0 \| 24,5 \| 5,7
T-16917L	15,5	18,9	1965,24	66,69	1.4310	59,7 \| 81,5 \| 60,9 \| 36,8
T-16913L	15,5	10,5	1965,24	31,89	1.4310	46,3 \| 77,8 \| 43,6 \| 17,6
T-19303L	12	20,25	2364,22	49,96	1.4310	76,4 \| 88,0 \| 79,0 \| 62,3

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202089; Torzní pružina T-18923L

Země původu: DE, German; Torzní pružina T-18923L
