Torzní pružina T-19404R: Nerezová ocel Ø 3,6 x 12,4 x 85 mm / 0°

Cenová stupnice - Torzní pružina T-19404R

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

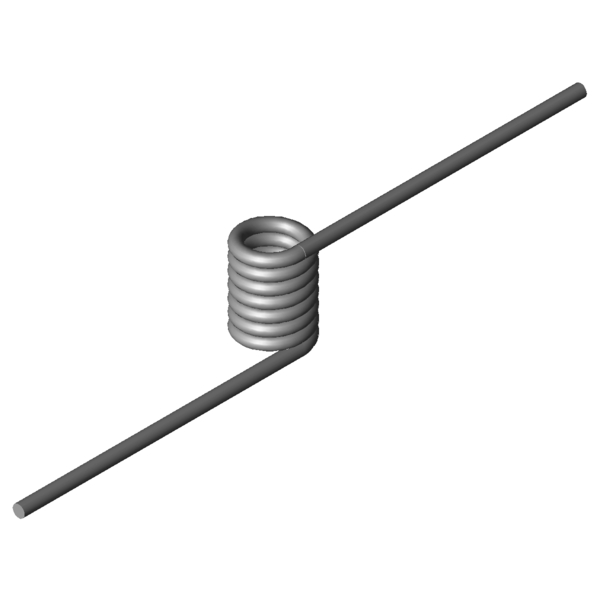

Obrázek produktu Torzní pružina T-19404R
Obrázek produktu Torzní pružina T-19404R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19404R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 0 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 3,6 mm Prumer drátu
Di 12,4 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 28,8 mm Délka tělesa pružiny
Ls 85 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 1623,16 Nmm (+/-) Tolerance maximum torque
Mn 3909,65 Nmm Největší točivý moment pružiny
alphan 51,8 Stupně Největší úhel otáčení pružiny
nt 7 Kus Počet vinutí
Ddmax 11,1 mm Největší možný průměr trnu
Ddmin 9,9 mm Menor diâmetro de mandril possível
Ditol 0,32 mm (+/-) tolerance of inner coil diameter
Gew 41,8751 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19404R: Nerezová ocel Ø 3,6 x 12,4 x 85 mm / 0°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19404R: Nerezová ocel Ø 3,6 x 12,4 x 85 mm / 0°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19404R: Nerezová ocel Ø 3,6 x 12,4 x 85 mm / 0°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19404R: Nerezová ocel Ø 3,6 x 12,4 x 85 mm / 0°

síla-dráha-výpočet Torzní pružina T-19404R

Formulář dotazu Torzní pružina T-19404R: Nerezová ocel Ø 3,6 x 12,4 x 85 mm / 0°

Formulář dotazu Torzní pružina T-19404R

Podobné zkrutné pružiny pro Torzní pružina T-19404R: Nerezová ocel Ø 3,6 x 12,4 x 85 mm / 0°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-19224R 13,5 20 1481,57 84,27 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19244R 17,5 20 1524,2 108,35 1.4310 86,6 | 92,4 | 87,5 | 80,0
T-16908R 11,5 22,4 1888,38 60,96 1.4310 73,4 | 87,9 | 75,4 | 56,8
T-16904R 11,5 11,2 1888,38 26,12 1.4310 52,0 | 76,8 | 54,7 | 24,3
T-16900R 11,5 8,4 1888,38 17,42 1.4310 55,2 | 70,8 | 50,3 | 44,4
T-16918R 15,5 22,4 1965,24 81,18 1.4310 82,3 | 88,6 | 85,9 | 72,6
T-16928R 19,5 22,4 2014,76 101,42 1.4310 83,1 | 82,6 | 78,3 | 88,5
T-19304R 12 24 2364,22 60,86 1.4310 66,0 | 85,2 | 67,4 | 45,3
T-19300R 12 9 2364,22 17,35 1.4310 42,3 | 72,4 | 41,6 | 12,9
T-19324R 16 24 2459,2 80,13 1.4310 72,9 | 83,7 | 77,7 | 57,3
T-17008R 12,5 25,6 2709,97 56,3 1.4310 60,1 | 82,9 | 60,7 | 36,5
T-17004R 12,5 12,8 2709,97 24,13 1.4310 45,2 | 78,2 | 41,7 | 15,7
T-17000R 12,5 9,6 2709,97 16,09 1.4310 40,1 | 72,9 | 36,9 | 10,4
T-17018R 17 25,6 2827,78 75,58 1.4310 65,5 | 78,6 | 71,0 | 47,0
T-19404R 12,4 28,8 3909,65 51,8 1.4310 78,9 | 92,3 | 80,7 | 63,8
T-19424R 17,4 28,8 4113,81 71,47 1.4310 79,7 | 83,2 | 72,3 | 83,6
T-19444R 22,4 28,8 4240,2 91,15 1.4310 64,1 | 80,9 | 68,7 | 42,7
T-19504R 17,5 32 5491,74 64,13 1.4310 67,3 | 77,1 | 68,6 | 56,2
Počet podobných kovových pružin: 17

Číslo celního sazebníku: 73202089; Torzní pružina T-19404R

Země původu: DE, German; Torzní pružina T-19404R
