Torzní pružina T-19543R: Nerezová ocel Ø 4 x 27,5 x 90 mm / 270°

Cenová stupnice - Torzní pružina T-19543R

Množství	Jedn. cena [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

Torzní pružina Nakoupit

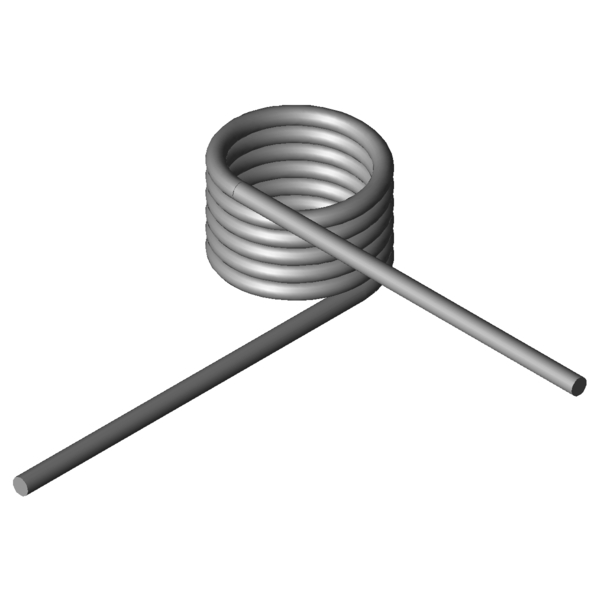

Obrázek produktu Torzní pružina T-19543R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19543R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	270	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	4	mm	Prumer drátu
Di	27,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	27	mm	Délka tělesa pružiny
Ls	90	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	1753,56	Nmm	(+/-) Tolerance maximum torque
Mn	5798,12	Nmm	Největší točivý moment pružiny
alphan	81,34	Stupně	Největší úhel otáčení pružiny
nt	5,75	Kus	Počet vinutí
Ddmax	24,7	mm	Největší možný průměr trnu
Ddmin	22	mm	Menor diâmetro de mandril possível
Ditol	0,62	mm	(+/-) tolerance of inner coil diameter
Gew	74,1982	g	Hmotnost výrobku
PG	S	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-19543R: Nerezová ocel Ø 4 x 27,5 x 90 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19543R: Nerezová ocel Ø 4 x 27,5 x 90 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19543R: Nerezová ocel Ø 4 x 27,5 x 90 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19543R: Nerezová ocel Ø 4 x 27,5 x 90 mm / 270°

síla-dráha-výpočet Torzní pružina T-19543R

Formulář dotazu Torzní pružina T-19543R: Nerezová ocel Ø 4 x 27,5 x 90 mm / 270°

Formulář dotazu Torzní pružina T-19543R

Podobné zkrutné pružiny pro Torzní pružina T-19543R: Nerezová ocel Ø 4 x 27,5 x 90 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-16937R	24	18,9	2052,94	102,02	1.4310	53,9 \| 75,8 \| 57,6 \| 28,2
T-19343R	21	20,25	2533,79	85,62	1.4310	62,1 \| 75,5 \| 69,4 \| 41,5
T-19347R	21	35,25	2533,79	160,09	1.4310	48,5 \| 76,0 \| 47,3 \| 22,2
T-19363R	26	20,25	2582,84	105,41	1.4310	58,9 \| 81,5 \| 60,9 \| 34,4
T-19367R	26	35,25	2582,84	197,17	1.4310	47,8 \| 82,0 \| 42,9 \| 18,4
T-17027R	22	21,6	2909,76	79,7	1.4310	68,4 \| 80,0 \| 74,1 \| 51,2
T-17037R	27	21,6	2964,79	97,32	1.4310	65,4 \| 86,1 \| 67,4 \| 42,7
T-17033R	27	12	2964,79	46,55	1.4310	72,6 \| 74,2 \| 54,2 \| 89,3
T-19423R	17,4	24,3	4113,81	58,73	1.4310	83,6 \| 81,1 \| 71,6 \| 98,3
T-19443R	22,4	24,3	4240,2	74,91	1.4310	83,1 \| 87,2 \| 82,6 \| 79,4
T-19463R	27,4	24,3	4326,15	91,1	1.4310	80,6 \| 93,2 \| 81,9 \| 66,6
T-19467R	27,4	42,3	4326,15	170,24	1.4310	60,4 \| 84,5 \| 61,2 \| 35,6
T-19503R	17,5	27	5491,74	52,66	1.4310	78,7 \| 87,9 \| 79,7 \| 68,4
T-19523R	22,5	27	5673,53	67,04	1.4310	89,4 \| 93,9 \| 90,1 \| 84,2
T-19543R	27,5	27	5798,12	81,34	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19563R	32,5	27	5888,83	95,73	1.4310	91,0 \| 94,9 \| 91,7 \| 86,3
T-19707R	20,5	30,38	7210,54	50,1	1.4310	68,2 \| 84,1 \| 71,0 \| 49,5
T-19716R	25,5	30,38	7413,47	61,82	1.4310	75,6 \| 90,2 \| 77,1 \| 59,4
T-19712R	25,5	16,88	7413,47	29,56	1.4310	55,7 \| 81,4 \| 57,3 \| 28,4
T-19725R	30,5	30,38	7558,94	73,53	1.4310	80,7 \| 89,3 \| 83,6 \| 69,3
T-19721R	30,5	16,88	7558,94	35,17	1.4310	57,9 \| 80,5 \| 60,0 \| 33,2
T-19734R	35,5	30,38	7668,33	85,25	1.4310	83,3 \| 85,1 \| 85,5 \| 79,2
T-19808R	20	33,75	9706,06	44,25	1.4310	55,7 \| 77,6 \| 57,1 \| 32,5
T-19804R	20	18,75	9706,06	21,16	1.4310	44,2 \| 74,1 \| 42,9 \| 15,5
T-19822R	28	33,75	10155,28	61,11	1.4310	65,0 \| 86,1 \| 66,1 \| 42,9
T-19818R	28	18,75	10155,28	29,23	1.4310	49,9 \| 82,6 \| 46,5 \| 20,5
T-19837R	36	33,75	10430,68	77,99	1.4310	69,3 \| 78,8 \| 75,7 \| 53,3

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202089; Torzní pružina T-19543R

Země původu: DE, German; Torzní pružina T-19543R
