Torzní pružina T-19343R: Nerezová ocel Ø 3 x 21 x 80 mm / 270°

Cenová stupnice - Torzní pružina T-19343R

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

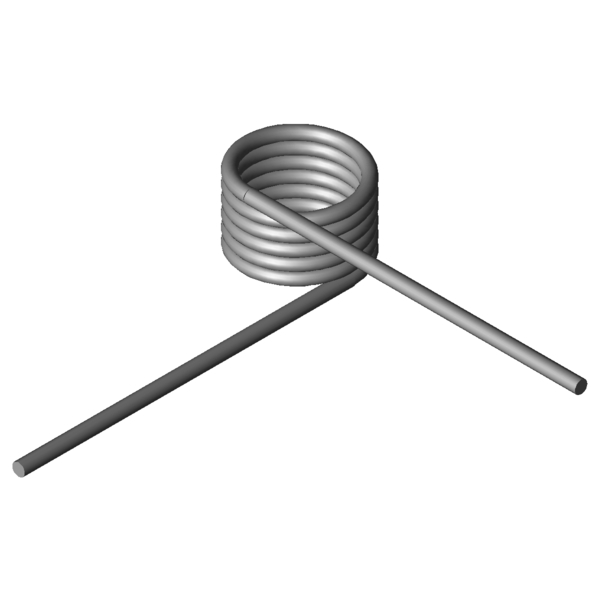

Obrázek produktu Torzní pružina T-19343R
Obrázek produktu Torzní pružina T-19343R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19343R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 3 mm Prumer drátu
Di 21 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 20,25 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 733,98 Nmm (+/-) Tolerance maximum torque
Mn 2533,79 Nmm Největší točivý moment pružiny
alphan 85,62 Stupně Největší úhel otáčení pružiny
nt 5,75 Kus Počet vinutí
Ddmax 18,9 mm Největší možný průměr trnu
Ddmin 16,8 mm Menor diâmetro de mandril possível
Ditol 0,5 mm (+/-) tolerance of inner coil diameter
Gew 33,0733 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19343R: Nerezová ocel Ø 3 x 21 x 80 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19343R: Nerezová ocel Ø 3 x 21 x 80 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19343R: Nerezová ocel Ø 3 x 21 x 80 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19343R: Nerezová ocel Ø 3 x 21 x 80 mm / 270°

síla-dráha-výpočet Torzní pružina T-19343R

Formulář dotazu Torzní pružina T-19343R: Nerezová ocel Ø 3 x 21 x 80 mm / 270°

Formulář dotazu Torzní pružina T-19343R

Podobné zkrutné pružiny pro Torzní pružina T-19343R: Nerezová ocel Ø 3 x 21 x 80 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-18935R 16 15,75 581,21 151,39 1.4310 41,3 | 71,3 | 39,7 | 13,0
T-18947R 20,5 15,75 591,67 193,08 1.4310 40,9 | 78,5 | 33,8 | 10,4
T-19136R 15 17,5 825,31 134,83 1.4310 47,9 | 74,8 | 48,0 | 20,7
T-19161R 18 17,5 838,31 161,03 1.4310 46,8 | 79,6 | 43,1 | 17,6
T-19186R 23 17,5 853,09 204,81 1.4310 44,4 | 81,5 | 37,7 | 14,1
T-16827R 18,5 15,19 1094,7 101,02 1.4310 60,0 | 79,4 | 64,0 | 36,6
T-16837R 23,5 15,19 1115,14 127,7 1.4310 54,9 | 79,8 | 55,5 | 29,5
T-19243R 17,5 16,88 1524,2 89,03 1.4310 73,1 | 83,3 | 78,2 | 57,9
T-19263R 22,5 16,88 1558,44 113,72 1.4310 67,1 | 86,7 | 68,4 | 46,3
T-16917R 15,5 18,9 1965,24 66,69 1.4310 88,0 | 86,8 | 77,7 | 99,6
T-16927R 19,5 18,9 2014,76 83,31 1.4310 87,8 | 93,2 | 88,4 | 81,7
T-16937R 24 18,9 2052,94 102,02 1.4310 80,6 | 91,4 | 82,5 | 68,0
T-19303R 12 20,25 2364,22 49,96 1.4310 74,7 | 85,7 | 75,8 | 62,5
T-19323R 16 20,25 2459,2 65,83 1.4310 86,1 | 92,1 | 87,0 | 79,2
T-19343R 21 20,25 2533,79 85,62 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19363R 26 20,25 2582,84 105,41 1.4310 88,7 | 93,6 | 89,7 | 82,8
T-17007R 12,5 21,6 2709,97 46,25 1.4310 68,9 | 82,3 | 73,8 | 50,5
T-17017R 17 21,6 2827,78 62,09 1.4310 78,5 | 89,5 | 81,1 | 65,0
T-17027R 22 21,6 2909,76 79,7 1.4310 88,5 | 94,3 | 90,1 | 81,1
T-17023R 22 12 2909,76 38,12 1.4310 62,5 | 82,8 | 65,8 | 38,8
T-17037R 27 21,6 2964,79 97,32 1.4310 90,8 | 88,4 | 86,7 | 97,1
T-19423R 17,4 24,3 4113,81 58,73 1.4310 63,5 | 83,2 | 65,1 | 42,2
T-19443R 22,4 24,3 4240,2 74,91 1.4310 70,9 | 86,8 | 73,6 | 52,3
T-19463R 27,4 24,3 4326,15 91,1 1.4310 73,2 | 81,1 | 76,3 | 62,3
T-19503R 17,5 27 5491,74 52,66 1.4310 53,3 | 77,8 | 53,8 | 28,4
T-19523R 22,5 27 5673,53 67,04 1.4310 59,2 | 81,1 | 61,5 | 35,0
T-19703R 20,5 16,88 7210,54 23,96 1.4310 41,3 | 82,5 | 31,6 | 9,8
T-19712R 25,5 16,88 7413,47 29,56 1.4310 41,2 | 77,5 | 34,4 | 11,8
T-19804R 20 18,75 9706,06 21,16 1.4310 38,2 | 82,6 | 25,4 | 6,5
T-19818R 28 18,75 10155,28 29,23 1.4310 38,0 | 75,9 | 29,5 | 8,5
Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202089; Torzní pružina T-19343R

Země původu: DE, German; Torzní pružina T-19343R
