Torzní pružina T-16827R: Nerezová ocel Ø 2,25 x 18,5 x 70 mm / 270°

Cenová stupnice - Torzní pružina T-16827R

Množství	Jedn. cena [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Torzní pružina Nakoupit

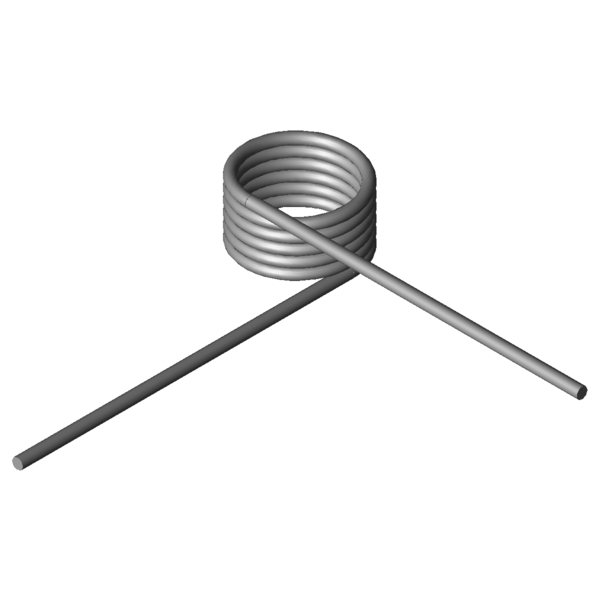

Obrázek produktu Torzní pružina T-16827R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16827R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	270	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	2,25	mm	Prumer drátu
Di	18,5	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	15,19	mm	Délka tělesa pružiny
Ls	70	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	288,4	Nmm	(+/-) Tolerance maximum torque
Mn	1094,7	Nmm	Největší točivý moment pružiny
alphan	101,02	Stupně	Největší úhel otáčení pružiny
nt	5,75	Kus	Počet vinutí
Ddmax	16	mm	Největší možný průměr trnu
Ddmin	11	mm	Menor diâmetro de mandril possível
Ditol	0,45	mm	(+/-) tolerance of inner coil diameter
Gew	16,1368	g	Hmotnost výrobku
PG	L	-	Cenová skupina pro tento výrobek
