Torzní pružina T-19186R: Nerezová ocel Ø 2 x 23 x 70 mm / 270°

Cenová stupnice - Torzní pružina T-19186R

Množství Jedn. cena [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Torzní pružina Nakoupit

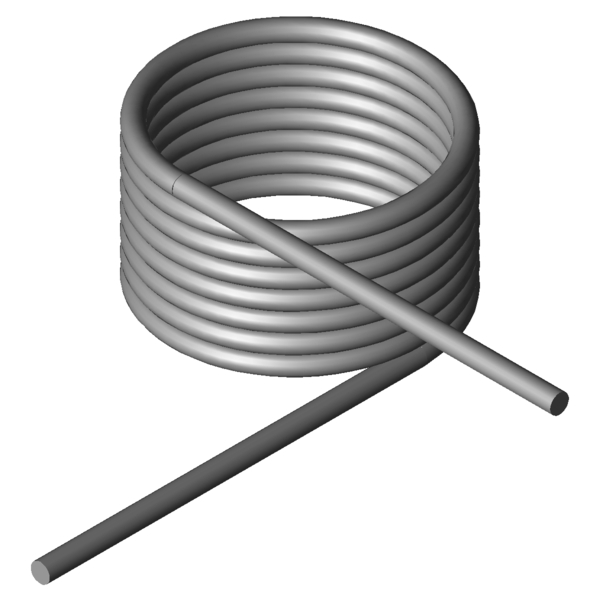

Obrázek produktu Torzní pružina T-19186R
Obrázek produktu Torzní pružina T-19186R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-19186R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2 mm Prumer drátu
Di 23 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 17,5 mm Délka tělesa pružiny
Ls 70 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 161,95 Nmm (+/-) Tolerance maximum torque
Mn 853,09 Nmm Největší točivý moment pružiny
alphan 204,81 Stupně Největší úhel otáčení pružiny
nt 7,75 Kus Počet vinutí
Ddmax 20,7 mm Největší možný průměr trnu
Ddmin 18,4 mm Menor diâmetro de mandril possível
Ditol 0,56 mm (+/-) tolerance of inner coil diameter
Gew 17,0542 g Hmotnost výrobku
PG K - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-19186R: Nerezová ocel Ø 2 x 23 x 70 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-19186R: Nerezová ocel Ø 2 x 23 x 70 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-19186R: Nerezová ocel Ø 2 x 23 x 70 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-19186R: Nerezová ocel Ø 2 x 23 x 70 mm / 270°

síla-dráha-výpočet Torzní pružina T-19186R

Formulář dotazu Torzní pružina T-19186R: Nerezová ocel Ø 2 x 23 x 70 mm / 270°

Formulář dotazu Torzní pružina T-19186R

Podobné zkrutné pružiny pro Torzní pružina T-19186R: Nerezová ocel Ø 2 x 23 x 70 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-18886R 18,4 14 457,84 214,72 1.4310 68,6 | 80,0 | 74,5 | 51,2
T-18935R 16 15,75 581,21 151,39 1.4310 82,1 | 83,2 | 71,0 | 92,2
T-18947R 20,5 15,75 591,67 193,08 1.4310 81,7 | 89,7 | 81,8 | 73,6
T-19136R 15 17,5 825,31 134,83 1.4310 79,2 | 88,4 | 81,3 | 68,0
T-19161R 18 17,5 838,31 161,03 1.4310 87,1 | 92,8 | 88,4 | 80,0
T-19186R 23 17,5 853,09 204,81 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16817R 15,5 15,19 1076,95 85,01 1.4310 58,1 | 81,0 | 60,4 | 32,9
T-16827R 18,5 15,19 1094,7 101,02 1.4310 62,5 | 85,4 | 63,6 | 38,4
T-16837R 23,5 15,19 1115,14 127,7 1.4310 69,4 | 91,2 | 69,4 | 47,7
T-19223R 13,5 16,88 1481,57 69,25 1.4310 47,8 | 78,4 | 45,7 | 19,5
T-19243R 17,5 16,88 1524,2 89,03 1.4310 52,7 | 84,2 | 49,7 | 24,3
T-19263R 22,5 16,88 1558,44 113,72 1.4310 59,0 | 91,4 | 55,1 | 30,4
T-16917R 15,5 18,9 1965,24 66,69 1.4310 43,1 | 77,1 | 38,0 | 14,1
T-16927R 19,5 18,9 2014,76 83,31 1.4310 47,2 | 82,9 | 41,5 | 17,2
T-16937R 24 18,9 2052,94 102,02 1.4310 51,0 | 86,6 | 45,7 | 20,7
T-16933R 24 10,5 2052,94 48,79 1.4310 39,4 | 75,8 | 32,7 | 9,9
T-19323R 16 20,25 2459,2 65,83 1.4310 39,6 | 74,2 | 33,4 | 11,1
T-19343R 21 20,25 2533,79 85,62 1.4310 44,4 | 81,5 | 37,7 | 14,1
T-19363R 26 20,25 2582,84 105,41 1.4310 46,6 | 80,5 | 42,2 | 17,0
T-17017R 17 21,6 2827,78 62,09 1.4310 37,3 | 72,5 | 30,2 | 9,1
T-17027R 22 21,6 2909,76 79,7 1.4310 41,7 | 79,7 | 34,1 | 11,4
Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202089; Torzní pružina T-19186R
