Torzní pružina T-18935R: Nerezová ocel Ø 1,8 x 16 x 60 mm / 270°

Cenová stupnice - Torzní pružina T-18935R

Množství	Jedn. cena [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Torzní pružina Nakoupit

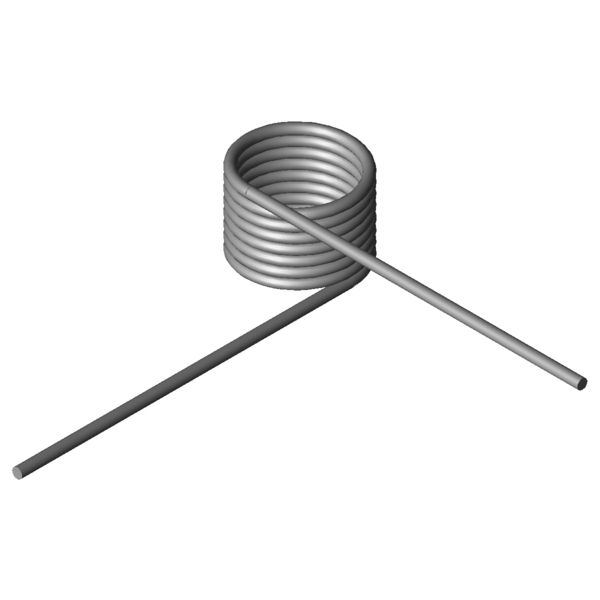

Obrázek produktu Torzní pružina T-18935R

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-18935R

Značka	Hodnota	Jednotka	Popis
Druh materiálu	1.4310	-	Druh materiálu
Směr vinutí	Doprava	-	Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu	270	Stupně	Poloha prodlouženého konce v nezatíženém stavu
alpha1		Stupně	Úhel otáčení předepjaté pružiny
F1		N	Síla předepjaté pružiny
M1		Nmm	Točivý moment předepjaté pružiny
alpha2		Stupně	Úhel otáčení napnuté pružiny
F2		N	Síla napnuté pružiny
M2		Nmm	Točivý moment napnuté pružiny
alphah		Stupně	Pracovní úhel otáčení
d	1,8	mm	Prumer drátu
Di	16	mm	Vnitřní průměr vinutí
Dd		mm	Průměr trnu
LsH		mm	Délka prodlouženého konce – rameno páky
LsR		mm	Délka prodlouženého konce – nečinné rameno
Lk0	15,75	mm	Délka tělesa pružiny
Ls	60	mm	Délky prodlouženého konce
RH		mm	Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol	132,74	Nmm	(+/-) Tolerance maximum torque
Mn	581,21	Nmm	Největší točivý moment pružiny
alphan	151,39	Stupně	Největší úhel otáčení pružiny
nt	7,75	Kus	Počet vinutí
Ddmax	13,8	mm	Největší možný průměr trnu
Ddmin	10	mm	Menor diâmetro de mandril possível
Ditol	0,4	mm	(+/-) tolerance of inner coil diameter
Gew	11,1006	g	Hmotnost výrobku
PG	K	-	Cenová skupina pro tento výrobek

Technický výkres Torzní pružina

Datový list Torzní pružina T-18935R: Nerezová ocel Ø 1,8 x 16 x 60 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-18935R: Nerezová ocel Ø 1,8 x 16 x 60 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-18935R: Nerezová ocel Ø 1,8 x 16 x 60 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-18935R: Nerezová ocel Ø 1,8 x 16 x 60 mm / 270°

síla-dráha-výpočet Torzní pružina T-18935R

Formulář dotazu Torzní pružina T-18935R: Nerezová ocel Ø 1,8 x 16 x 60 mm / 270°

Formulář dotazu Torzní pružina T-18935R

Podobné zkrutné pružiny pro Torzní pružina T-18935R: Nerezová ocel Ø 1,8 x 16 x 60 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Stupně)	Materiál	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
T-18736R	14,25	10,94	226,96	221,42	1.4310	52,1 \| 76,0 \| 53,7 \| 26,7
T-16735R	12,6	12,25	289,84	162,26	1.4310	65,4 \| 78,1 \| 71,6 \| 46,5
T-16747R	16,2	12,25	295,06	207,66	1.4310	61,2 \| 84,8 \| 61,8 \| 37,0
T-18836R	11,9	14	442,58	140,15	1.4310	83,6 \| 84,1 \| 84,4 \| 82,3
T-18861R	14,4	14	449,91	168,83	1.4310	80,7 \| 89,3 \| 83,5 \| 69,4
T-18886R	18,4	14	457,84	214,72	1.4310	72,8 \| 88,2 \| 74,6 \| 55,5
T-18911R	10	15,75	554,97	95,83	1.4310	77,7 \| 87,5 \| 79,4 \| 66,3
T-18923R	13,5	15,75	572,76	128,24	1.4310	90,8 \| 94,8 \| 91,6 \| 86,0
T-18935R	16	15,75	581,21	151,39	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18947R	20,5	15,75	591,67	193,08	1.4310	86,9 \| 92,7 \| 88,3 \| 79,8
T-19111R	11	17,5	798,72	99,77	1.4310	66,7 \| 82,9 \| 69,3 \| 48,0
T-19136R	15	17,5	825,31	134,83	1.4310	77,9 \| 91,3 \| 79,7 \| 62,7
T-19132R	15	9,5	825,31	65,2	1.4310	56,1 \| 81,4 \| 56,7 \| 30,3
T-19161R	18	17,5	838,31	161,03	1.4310	81,7 \| 89,6 \| 81,7 \| 73,7
T-16807R	11,5	15,19	1041,37	63,68	1.4310	51,7 \| 82,8 \| 48,9 \| 23,5
T-16817R	15,5	15,19	1076,95	85,01	1.4310	58,8 \| 91,1 \| 55,1 \| 30,3
T-16827R	18,5	15,19	1094,7	101,02	1.4310	61,0 \| 87,6 \| 59,9 \| 35,4
T-19203R	10	16,88	1422,19	51,97	1.4310	42,5 \| 75,9 \| 37,6 \| 14,0
T-19223R	13,5	16,88	1481,57	69,25	1.4310	47,9 \| 83,2 \| 42,5 \| 17,9
T-19243R	17,5	16,88	1524,2	89,03	1.4310	52,2 \| 85,6 \| 48,5 \| 22,4
T-19263R	22,5	16,88	1558,44	113,72	1.4310	54,3 \| 78,8 \| 56,2 \| 28,0
T-16917R	15,5	18,9	1965,24	66,69	1.4310	43,8 \| 81,5 \| 36,8 \| 13,0
T-16913R	15,5	10,5	1965,24	31,89	1.4310	35,8 \| 75,9 \| 25,3 \| 6,2
T-16927R	19,5	18,9	2014,76	83,31	1.4310	44,8 \| 76,6 \| 41,9 \| 15,9

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202089; Torzní pružina T-18935R

Země původu: DE, German; Torzní pružina T-18935R
