Torzní pružina T-16817R: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 270°

Cenová stupnice - Torzní pružina T-16817R

Množství Jedn. cena [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Torzní pružina Nakoupit

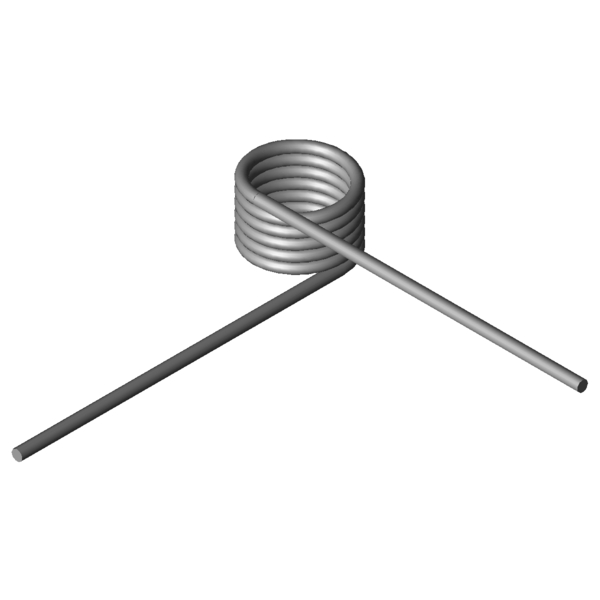

Obrázek produktu Torzní pružina T-16817R
Obrázek produktu Torzní pružina T-16817R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16817R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2,25 mm Prumer drátu
Di 15,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 15,19 mm Délka tělesa pružiny
Ls 70 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 311,82 Nmm (+/-) Tolerance maximum torque
Mn 1076,95 Nmm Největší točivý moment pružiny
alphan 85,01 Stupně Největší úhel otáčení pružiny
nt 5,75 Kus Počet vinutí
Ddmax 13,5 mm Největší možný průměr trnu
Ddmin 8 mm Menor diâmetro de mandril possível
Ditol 0,4 mm (+/-) tolerance of inner coil diameter
Gew 14,4384 g Hmotnost výrobku
PG L - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-16817R: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16817R: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16817R: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16817R: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 270°

síla-dráha-výpočet Torzní pružina T-16817R

Formulář dotazu Torzní pružina T-16817R: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 270°

Formulář dotazu Torzní pružina T-16817R

Podobné zkrutné pružiny pro Torzní pružina T-16817R: Nerezová ocel Ø 2,25 x 15,5 x 70 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-18811R 8,9 14 429,24 105,78 1.4310 55,2 | 73,6 | 60,1 | 32,0
T-18836R 11,9 14 442,58 140,15 1.4310 51,9 | 80,0 | 50,9 | 24,9
T-18861R 14,4 14 449,91 168,83 1.4310 50,8 | 85,4 | 46,1 | 21,0
T-18886R 18,4 14 457,84 214,72 1.4310 46,8 | 82,5 | 41,1 | 16,8
T-18911R 10 15,75 554,97 95,83 1.4310 65,4 | 80,3 | 70,1 | 45,7
T-18923R 13,5 15,75 572,76 128,24 1.4310 60,9 | 87,8 | 59,7 | 35,3
T-18935R 16 15,75 581,21 151,39 1.4310 58,8 | 91,1 | 55,1 | 30,3
T-18931R 16 8,55 581,21 73,25 1.4310 70,1 | 77,7 | 70,1 | 62,6
T-18947R 20,5 15,75 591,67 193,08 1.4310 52,6 | 84,0 | 49,5 | 24,2
T-19111R 11 17,5 798,72 99,77 1.4310 75,0 | 82,2 | 79,7 | 63,2
T-19136R 15 17,5 825,31 134,83 1.4310 69,7 | 90,8 | 69,8 | 48,3
T-19132R 15 9,5 825,31 65,2 1.4310 86,4 | 82,7 | 76,7 | 99,9
T-19161R 18 17,5 838,31 161,03 1.4310 64,6 | 87,3 | 65,3 | 41,1
T-16807R 11,5 15,19 1041,37 63,68 1.4310 84,9 | 91,4 | 85,8 | 77,5
T-16817R 15,5 15,19 1076,95 85,01 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16827R 18,5 15,19 1094,7 101,02 1.4310 90,5 | 94,6 | 91,3 | 85,5
T-19203R 10 16,88 1422,19 51,97 1.4310 65,4 | 81,5 | 68,4 | 46,3
T-19223R 13,5 16,88 1481,57 69,25 1.4310 75,1 | 89,0 | 77,1 | 59,2
T-19243R 17,5 16,88 1524,2 89,03 1.4310 82,2 | 89,5 | 83,1 | 74,0
T-16907R 11,5 18,9 1888,38 50,07 1.4310 56,6 | 78,3 | 58,0 | 33,6
T-16917R 15,5 18,9 1965,24 66,69 1.4310 65,5 | 86,9 | 66,6 | 43,0
T-16913R 15,5 10,5 1965,24 31,89 1.4310 50,0 | 83,2 | 46,2 | 20,6
T-16927R 19,5 18,9 2014,76 83,31 1.4310 69,4 | 80,1 | 75,7 | 52,4
T-19323R 16 20,25 2459,2 65,83 1.4310 58,9 | 82,3 | 60,6 | 33,9
T-17003R 12,5 12 2709,97 22,12 1.4310 40,0 | 76,7 | 32,9 | 10,3
T-17013R 17 12 2827,78 29,69 1.4310 43,3 | 80,2 | 36,5 | 13,3
T-19703R 20,5 16,88 7210,54 23,96 1.4310 32,5 | 71,9 | 21,6 | 4,2
Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202089; Torzní pružina T-16817R

Země původu: DE, German; Torzní pružina T-16817R
