Torzní pružina T-16907R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 270°

Cenová stupnice - Torzní pružina T-16907R

Množství Jedn. cena [EUR]
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torzní pružina Nakoupit

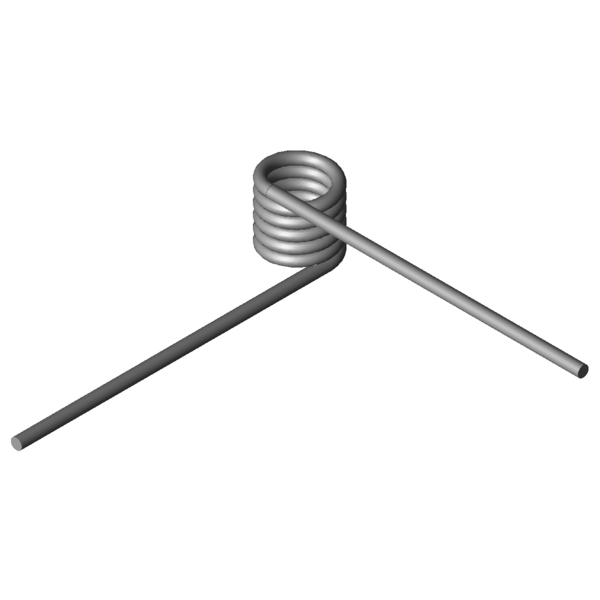

Obrázek produktu Torzní pružina T-16907R
Obrázek produktu Torzní pružina T-16907R
Množství: Přidat do nákupního košíku

Technické údaje - Torzní pružina T-16907R

Značka Hodnota Jednotka Popis
Druh materiálu 1.4310 - Druh materiálu
Směr vinutí Doprava - Směr vinutí – doleva nebo doprava
Poloha prodlouženého konce v nezatíženém stavu 270 Stupně Poloha prodlouženého konce v nezatíženém stavu
alpha1 Stupně Úhel otáčení předepjaté pružiny
F1 N Síla předepjaté pružiny
M1 Nmm Točivý moment předepjaté pružiny
alpha2 Stupně Úhel otáčení napnuté pružiny
F2 N Síla napnuté pružiny
M2 Nmm Točivý moment napnuté pružiny
alphah Stupně Pracovní úhel otáčení
d 2,8 mm Prumer drátu
Di 11,5 mm Vnitřní průměr vinutí
Dd mm Průměr trnu
LsH mm Délka prodlouženého konce – rameno páky
LsR mm Délka prodlouženého konce – nečinné rameno
Lk0 18,9 mm Délka tělesa pružiny
Ls 80 mm Délky prodlouženého konce
RH mm Vzdálenost od středu tělesa pružiny po bod přivádění síly ramena páky
Mntol 746,88 Nmm (+/-) Tolerance maximum torque
Mn 1888,38 Nmm Největší točivý moment pružiny
alphan 50,07 Stupně Největší úhel otáčení pružiny
nt 5,75 Kus Počet vinutí
Ddmax 10,1 mm Největší možný průměr trnu
Ddmin 8 mm Menor diâmetro de mandril possível
Ditol 0,3 mm (+/-) tolerance of inner coil diameter
Gew 20,3064 g Hmotnost výrobku
PG M - Cenová skupina pro tento výrobek
Technický výkres Torzní pružina
Technický výkres Torzní pružina

Datový list Torzní pružina T-16907R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 270°

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Torzní pružina T-16907R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 270°

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Torzní pružina T-16907R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 270°

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Torzní pružina T-16907R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 270°

síla-dráha-výpočet Torzní pružina T-16907R

Formulář dotazu Torzní pružina T-16907R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 270°

Formulář dotazu Torzní pružina T-16907R

Podobné zkrutné pružiny pro Torzní pružina T-16907R: Nerezová ocel Ø 2,8 x 11,5 x 80 mm / 270°

Pro srovnání jsou uvedeny podobné torzní pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné zkrutné pružiny s jinou konfigurací nosnosti

Následující torzní pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku Di (mm) Lk0 (mm) Mn (Nmm) alphan (Stupně) Materiál Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
T-18861R 14,4 14 449,91 168,83 1.4310 34,7 | 70,4 | 26,7 | 7,1
T-18911R 10 15,75 554,97 95,83 1.4310 44,8 | 78,2 | 40,8 | 15,4
T-18923R 13,5 15,75 572,76 128,24 1.4310 41,4 | 77,6 | 34,7 | 11,8
T-18935R 16 15,75 581,21 151,39 1.4310 38,4 | 73,2 | 31,9 | 10,2
T-19111R 11 17,5 798,72 99,77 1.4310 51,3 | 86,6 | 46,2 | 21,2
T-19107R 11 9,5 798,72 48,31 1.4310 61,9 | 72,4 | 69,4 | 43,8
T-19136R 15 17,5 825,31 134,83 1.4310 45,6 | 80,2 | 40,4 | 16,2
T-19161R 18 17,5 838,31 161,03 1.4310 42,5 | 76,0 | 37,7 | 13,8
T-16807R 11,5 15,19 1041,37 63,68 1.4310 65,7 | 86,9 | 66,9 | 43,4
T-16803R 11,5 8,44 1041,37 30,45 1.4310 74,6 | 75,0 | 58,0 | 90,7
T-16817R 15,5 15,19 1076,95 85,01 1.4310 56,6 | 78,3 | 58,0 | 33,6
T-19203R 10 16,88 1422,19 51,97 1.4310 82,3 | 88,5 | 85,8 | 72,6
T-19223R 13,5 16,88 1481,57 69,25 1.4310 73,3 | 87,9 | 75,4 | 56,7
T-19243R 17,5 16,88 1524,2 89,03 1.4310 65,1 | 81,4 | 68,5 | 45,4
T-16907R 11,5 18,9 1888,38 50,07 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16917R 15,5 18,9 1965,24 66,69 1.4310 85,0 | 91,4 | 85,6 | 78,1
T-19303R 12 20,25 2364,22 49,96 1.4310 87,9 | 94,2 | 89,8 | 79,7
T-19323R 16 20,25 2459,2 65,83 1.4310 87,2 | 86,2 | 76,4 | 99,1
T-17007R 12,5 21,6 2709,97 46,25 1.4310 78,1 | 89,0 | 81,0 | 64,4
T-17003R 12,5 12 2709,97 22,12 1.4310 56,2 | 81,0 | 56,9 | 30,8
T-17017R 17 21,6 2827,78 62,09 1.4310 79,1 | 80,9 | 73,7 | 82,8
T-19403R 12,4 24,3 3909,65 42,55 1.4310 63,5 | 82,8 | 66,6 | 41,0
Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202089; Torzní pružina T-16907R

Země původu: DE, German; Torzní pružina T-16907R
